Alimentación de emergencia en casa: inversor y conmutador

La DANA del otoño pasado nos dejó sin luz casi seis horas. Yo, sentado a la luz del móvil, viendo cómo el congelador empezaba a sudar, pensé: hasta aquí. No me hace gracia depender de que el viento no tire un poste para que la nevera siga funcionando.

¿Una batería externa de las del teléfono? No. Necesitaba algo serio: que el frigorífico no se descongelara, que el router siguiera dando wifi y que hubiera 230 V en el enchufe para cargar móviles, portátil y lo que hiciera falta en toda la casa.

Así que decidí meter un inversor con batería directamente en el cuadro que monté el año pasado, donde dejé un par de huecos libres "para más adelante". Nada de una caja con cables sueltos por el pasillo: limpio y ordenado, como tenía que ser desde el principio. Resultó bastante más sencillo de lo que me imaginaba — un fin de semana y listo: montado, comprobado con el polímetro, y desde entonces duermo tranquilo.

Te cuento qué compré, cómo lo monté paso a paso en mi cuadro del recibidor, los tropiezos que me llevé por el camino y qué saqué en limpio tras una semana de pruebas. Concreto. Práctico. Vamos.

---

Inversor o generador — qué tiene sentido en un piso

La verdad sin rodeos: un generador en un piso casi siempre es mala idea. En una casa con jardín aún puedes apañarlo, pero en un bloque de vecinos empieza el problema.

El humo es lo primero y lo más grave. Aunque lo pongas en una terraza abierta, el monóxido se cuela a los vecinos por las ventanas, y en un espacio cerrado es directamente jugarte la vida — el monóxido de carbono mata sin que te enteres. Luego está el ruido. Los vecinos de arriba, de abajo y del rellano no van a aplaudir un motor de gasolina petardeando a las seis de la mañana. La comunidad de propietarios lo prohíbe, y con razón. Y la pregunta tonta: ¿dónde lo metes físicamente? La terraza queda descartada por el riesgo de incendio del combustible, y al portal no te lo dejan sacar.

El único camino real en un piso es un inversor con batería. Funciona en silencio, dentro de casa, sin humos ni broncas.

Queda elegir entre dos formatos: una estación de energía portátil (EcoFlow, Bluetti y similares) o un sistema fijo con inversor y batería por separado. Si ya tienes el cuadro montado y la instalación repartida, el fijo gana de calle: se conecta a la red de la vivienda a través de un conmutador, alimenta todos los enchufes y luces de forma automática, y te ahorras ir arrastrando alargaderas de habitación en habitación.

Te confieso que al principio le eché el ojo a la estación portátil — es bonita, la sacas de la caja y funcionando. Pero echando cuentas se me abrieron los ojos: un kilovatio-hora guardado en una portátil sale más o menos al doble que en un sistema fijo con batería de litio aparte. Y en el fijo puedes cambiar cualquier pieza por separado; la portátil es un monobloque — si se fastidia el controlador o la batería se degrada, a la basura entero.

---

Qué inversor elegir para una vivienda

Onda senoidal pura — la única opción

Lo justo de teoría. La onda senoidal modificada no se parece a los 230 V de verdad: son impulsos cuadrados toscamente recortados que solo fingen ser corriente alterna. La electrónica de casa lo nota cada una a su manera: las fuentes de alimentación del router y del portátil empiezan a zumbar y calentarse, los drivers de las luces LED hacen parpadear las bombillas, y el compresor del frigorífico trabaja con más vibración y puede acabar muriéndose antes de tiempo — sobre todo los inverter, que llevan electrónica sensible a la forma de la señal.

La diferencia de precio entre un inversor de onda pura y uno de onda modificada son unos pocos euros, no merece la pena ahorrar ahí. Un conocido se apretó el presupuesto y compró uno barato "de onda modificada". Su nevera nueva zumbaba como un transformador de subestación, y al mes el compresor estiró la pata. El arreglo le costó bastante más que lo que se ahorró. Así que la elección es clara: solo onda senoidal pura.

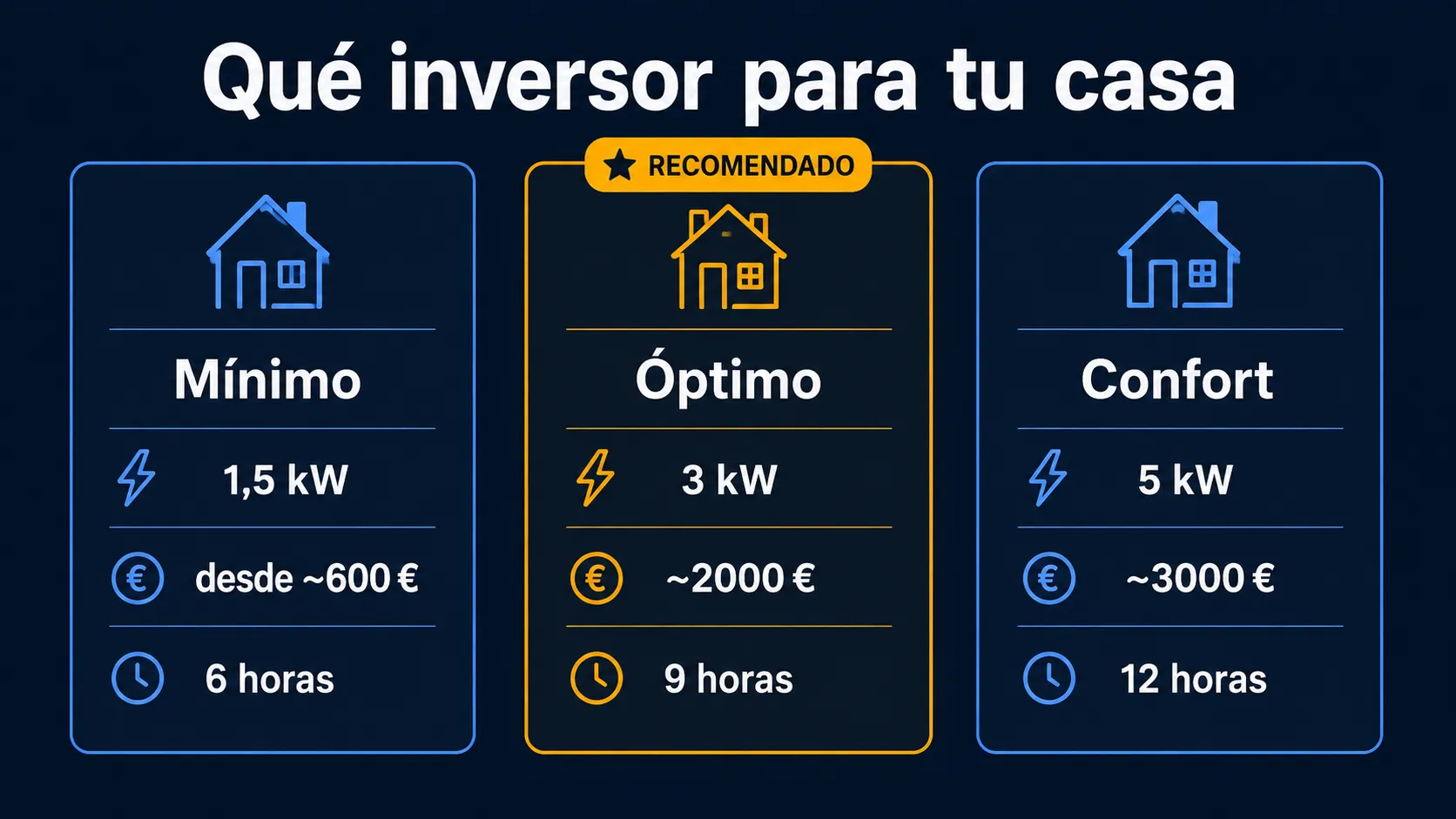

Cuántos kilovatios necesitas de verdad

Esta es mi lista de aparatos que tienen que funcionar durante un corte: portátil (60 W), router (10 W), cargadores de móvil (30 W), iluminación LED (40 W) y un frigorífico pequeño clase A+ (pico de arranque sobre 150 W, media de 50 W). Si le sumo una tele modesta (70 W), la carga base ronda los 500 W. Incluso contando las puntas de arranque de la nevera, la potencia simultánea real rara vez pasa de 1 kW. Por eso, para un piso de uno o dos dormitorios, un inversor de 1,5 a 3 kW va más que sobrado. Comprar uno de 10 kW es tirar el dinero y buscarte problemas de espacio. Yo elegí uno de 3 kW de onda pura: me da margen para todos los básicos sin sustos e incluso para encender de vez en cuando la olla eléctrica.

Híbrido o aislado — cuál escoger

Aquí está la diferencia gorda. Un inversor híbrido es, en el fondo, una estación lista. Gestiona él solo el cambio entre red, baterías y placas solares; puede cargar las baterías desde la red en horas valle o devolver el excedente solar. Es ideal si ya tienes o planeas placas en la terraza o el tejado y quieres máxima automatización. Pero por esa comodidad pagas bastante más.

El inversor aislado es más simple y barato. Solo convierte la corriente de las baterías en 230 V. Para recargar las baterías tras un corte necesitas un cargador aparte (o un conmutador para enchufar uno de red). En un piso sin placas solares, el aislado suele salir más a cuenta.

Yo me fui por el esquema aislado. No tenía pensado poner placas en la terraza, y la diferencia de precio entre los modelos que me interesaban era casi del doble. Compré un cargador aparte y todo el sistema quedó funcionando justo como quería, sin una sola queja en más de medio año de uso.

Modelos concretos y precios orientativos

---

Baterías: LiFePO4 y cuántas horas aguanta

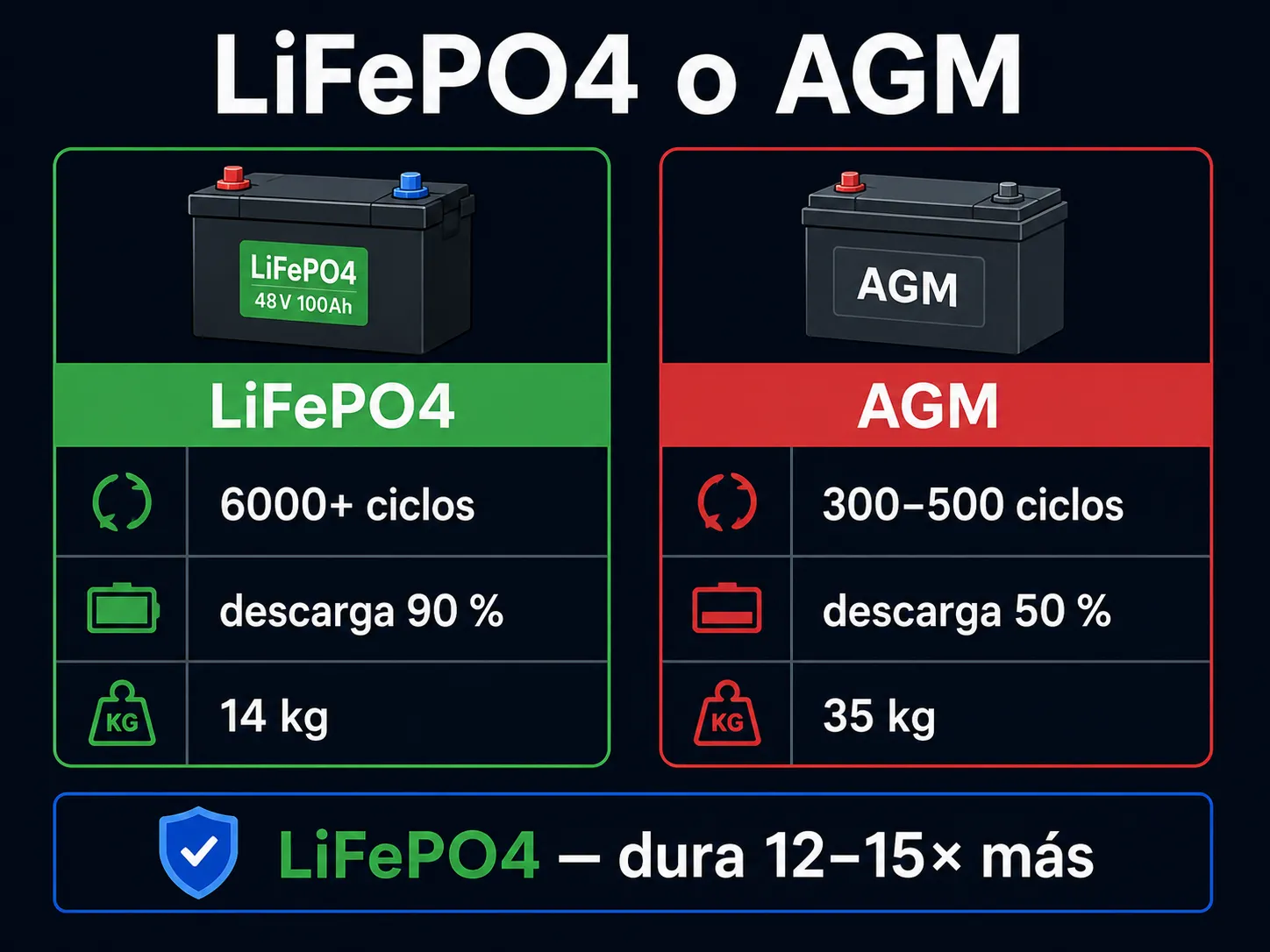

Por qué LiFePO4 y no plomo

Cuando me puse a estudiar el tema para el piso, la opción de plomo se cayó enseguida. Primero, la seguridad. Las baterías de química LiFePO4 no arden ni sueltan vapores tóxicos aunque se dañe la carcasa — he visto vídeos en los que clavan un clavo a una celda de estas y simplemente se desinfla en silencio, sin llama ni humo. En un espacio cerrado eso es crítico. Segundo, la vida útil. Una plomo-ácido AGM normal aguanta unos miserables 300-500 ciclos completos descargándola solo hasta la mitad. La LiFePO4, más de seis mil ciclos a un 90 % de profundidad de descarga: entre diez y quince veces más. La diferencia es como entre un vaso de plástico de usar y tirar y una taza de cerámica buena que te dura toda la vida. Tercero, la eficiencia: las puedes descargar más a fondo sin castigarlas, así que aprovechas casi el doble de capacidad útil. Y, claro, peso y tamaño: una batería de litio de 5 kWh es bastante más compacta y ligera que su equivalente de plomo.

Cuánta capacidad necesitas — el cálculo

La aritmética es de andar por casa, pero ojo a una cosa: no confundas amperios-hora con vatios-hora (son cosas distintas). La fórmula:

Capacidad necesaria (Wh) = Carga total (W) × Horas deseadas / 0,9

El divisor 0,9 tiene en cuenta las pérdidas de conversión y la eficiencia del sistema — sistemas perfectos no hay, siempre se pierde un diez por ciento en calentar cables y electrónica.

Te lo enseño con mi caso. Mi consumo base en un apagón ronda los 500 vatios. Quiero aguantar toda la noche, unas ocho horas. Echo cuentas: 500 × 8 = 4.000, lo divido entre 0,9 y salen unos 4.444 Wh. Para un sistema de 48 V eso son 4.444 / 48 ≈ 93 amperios-hora — o sea, un bloque estándar de 100 Ah va clavado. Mi montaje es otro: lo armé a 24 V, así que uní en serie dos celdas de litio-ferrofosfato de 12 V y 100 Ah cada una. En total tengo 2,4 kWh de reserva útil (al 90 % de descarga), y me llega de sobra para toda la noche con frigorífico, router e iluminación.

Precios de las baterías

Ahora el dinero. Los precios de las baterías bailan según la marca y la demanda, pero doy cifras orientativas para 2026. Una plomo AGM de 100 Ah a 12 V anda por los 100-180 €. ¿Barata? Espejismo. Una celda LiFePO4 de capacidad parecida cuesta entre el doble y el triple, pero de cada ciclo sacas casi el doble de energía útil y la vida útil es diez o quince veces mayor. A primera vista la diferencia asusta. Pero si calculas el coste por ciclo a lo largo de toda la vida útil, la LiFePO4 gana sin discusión. Se amortiza por su durabilidad y eficiencia.

---

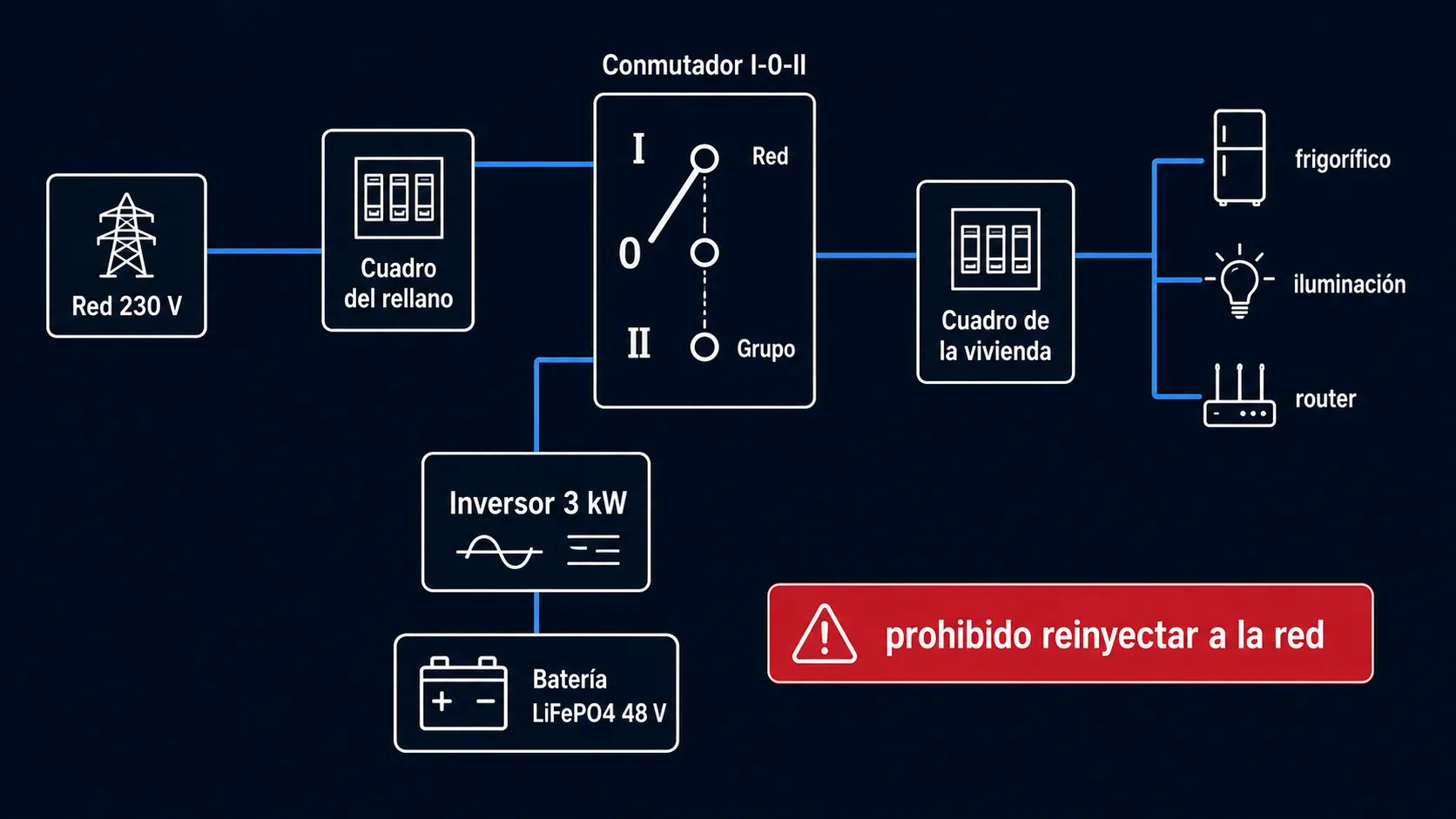

Dos formas de conectar el inversor al cuadro

Cuando me puse a decidir cómo integrar la fuente de respaldo en mi cuadro, descubrí que hay dos enfoques bien distintos, y los dos funcionan.

El primero es manual. Pones un conmutador de redes (también llamado conmutador red-grupo), y cuando se va la luz mueves tú mismo la palanca a la alimentación de batería. Barato, fiable a tope, no hay nada que se estropee.

El segundo es automático del todo, con un conmutador automático (ATS), que vigila por su cuenta si hay tensión de red y conmuta la carga sin que intervenga nadie en cuestión de segundos. Más caro, pero más cómodo — lo pones y te olvidas, el sistema hace todo solo incluso mientras duermes.

Conmutador de redes — sencillo y fiable

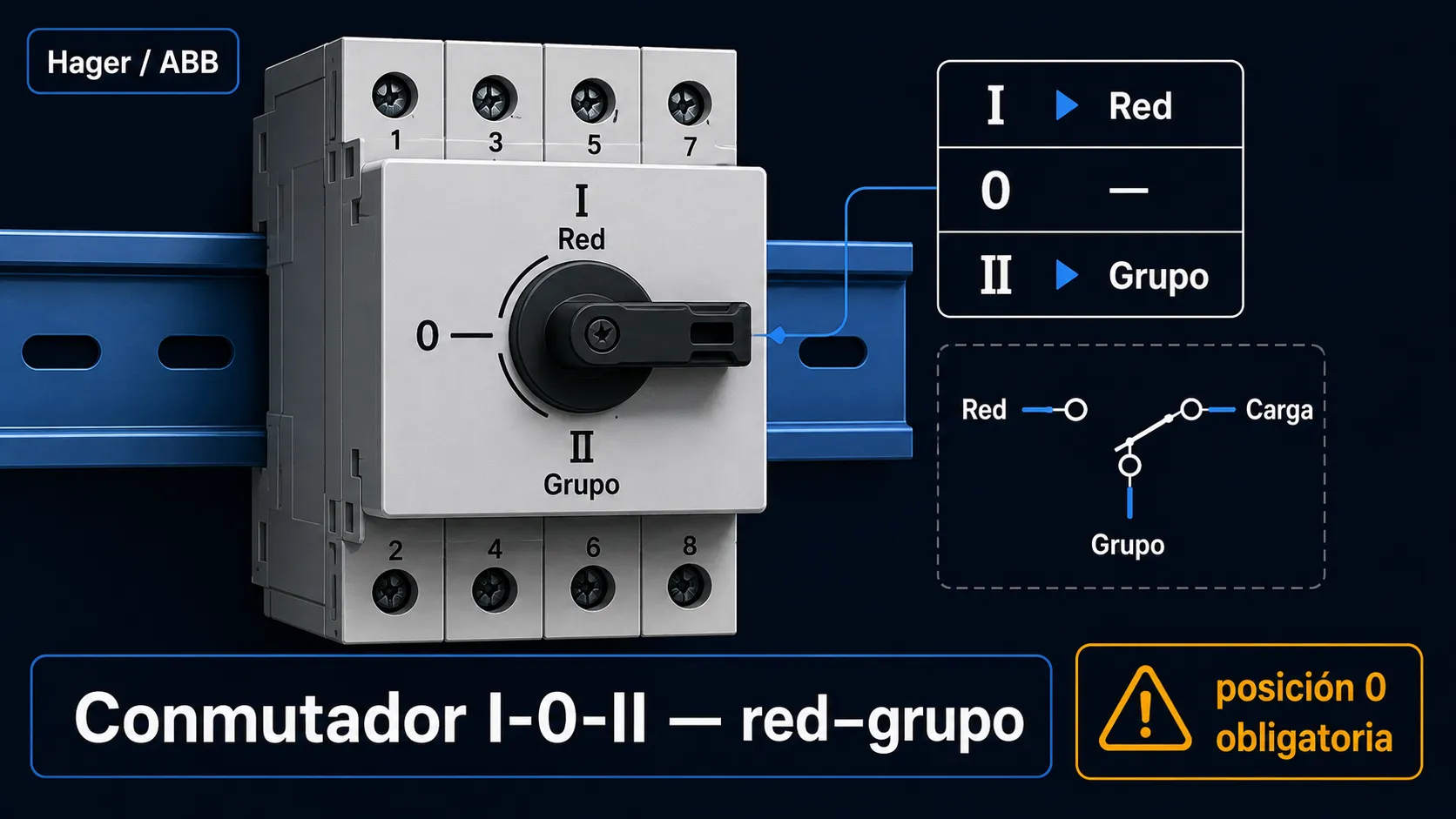

Yo me quedé con un conmutador de redes, esa palanca de tres posiciones: «Red» (I), «0» (cero) y «Grupo/Respaldo» (II). Todo el truco está en esa posición cero del medio. ¡Es obligatoria! Sin ella podrías unir por accidente la salida del inversor con el cable de red en tensión, y eso es una catástrofe. Esa unión te carga los aparatos seguro, y hasta puede provocar un incendio.

Funciona así. Se va la luz. Te acercas al cuadro y pasas la palanca de «Red», cruzando por el «0», hasta «Grupo». Solo entonces enciendes el inversor. La casa tira de las baterías. Cuando vuelve la luz, haces lo contrario: apagas el inversor y luego mueves la palanca de «Grupo», por el «0», de vuelta a «Red». Fácil, como abrir una puerta.

En el mercado hay modelos buenos y de sobra probados. Lo importante es que sea de los de tres posiciones I-0-II, con ese cero en medio — no un simple interruptor de grupo de dos vías sin posición de corte. Yo monté un Hager SFT240 (bipolar, 40 A, I-0-II). Lleva un año funcionando sin un solo problema — conmuta firme, contactos sólidos. También tienen gamas equivalentes Schneider, ABB y Legrand. El precio de un conmutador modular bipolar doméstico anda en los 30-80 €; si subes amperaje o vas a cuatro polos se dispara — el Hager HIM406 de 4×63 A, por ejemplo, ronda los 475 €, pero para un piso es muchísimo más de lo que necesitas. En el carril DIN, un conmutador bipolar ocupa lo que 2 o 3 magnetotérmicos normales.

Conmutador automático (ATS)

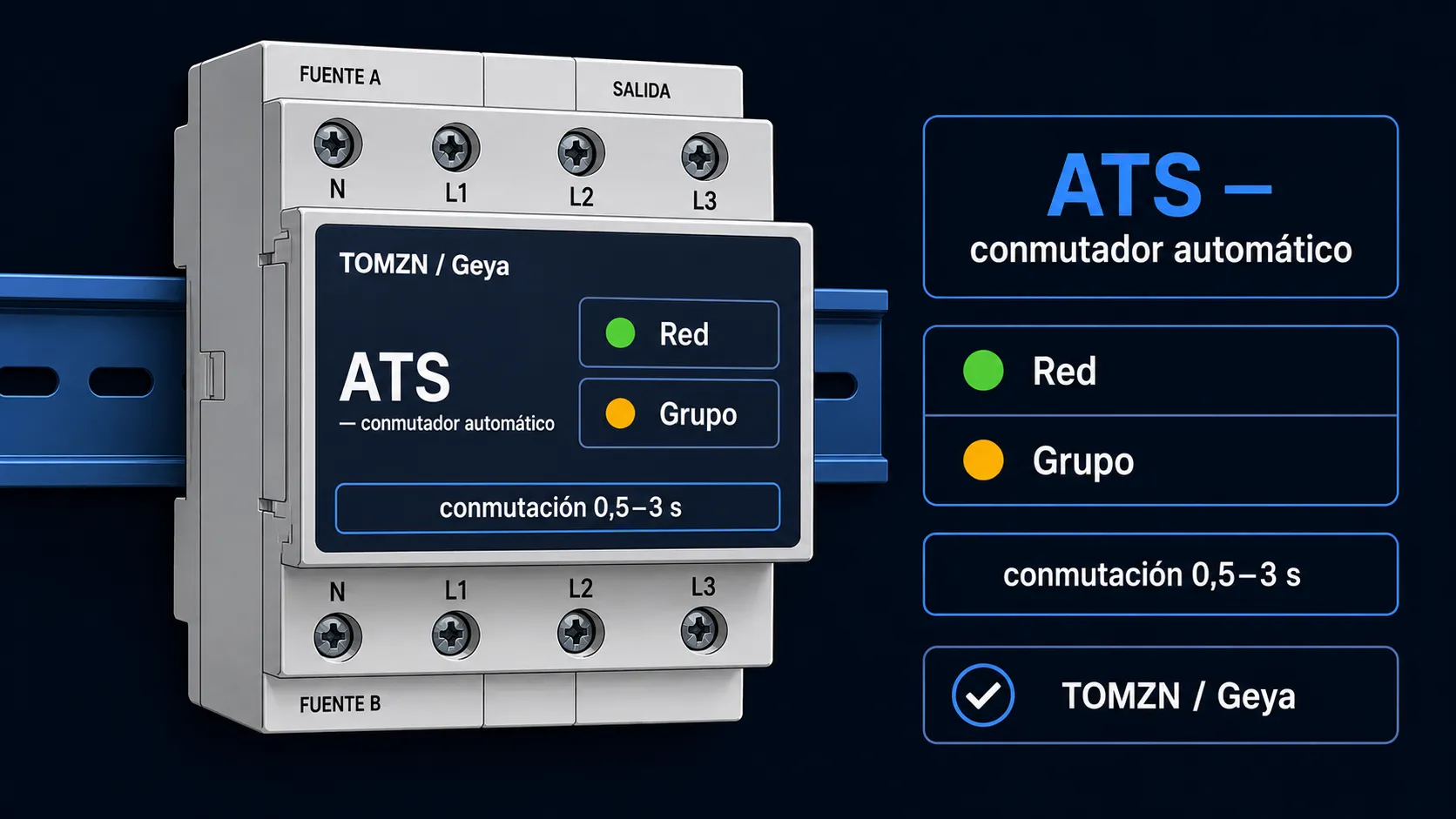

El conmutador automático de transferencia (ATS, Automatic Transfer Switch) es, en el fondo, un conmutador con cerebro dentro del cuadro. Vigila él solo, sin que tú hagas nada, si hay tensión en la red principal. En cuanto se va la luz, en cuestión de segundos (normalmente entre 0,5 y 3) pasa la alimentación de la casa al respaldo, por ejemplo al inversor.

Pero lo más interesante es la vuelta. Cuando la red recupera la luz, el ATS no salta de golpe hacia atrás. Espera una pausa, de 30 a 180 segundos. ¿Para qué? Para dejar que la línea principal se estabilice del todo. Por experiencia te digo: el retardo de retorno mejor ponlo en 60 segundos como mínimo. Después de una tormenta o una DANA la tensión puede "tartamudear" un buen rato tras volver.

De modelos concretos: yo monté un TOMZN TOQ6 (económico y probado), también van bien los Geya ATS y similares. El precio anda en los 40-120 € según amperaje y fabricante. En el carril ocupa 4-6 posiciones, así que reserva el sitio con antelación.

Un amigo me pidió ponerle uno igual en su casa — estaba harto de bajar al cuadro del recibidor en pijama y con la linterna a media noche. Lo monté en una hora, y desde entonces el sistema conmuta solo mientras él duerme tranquilo.

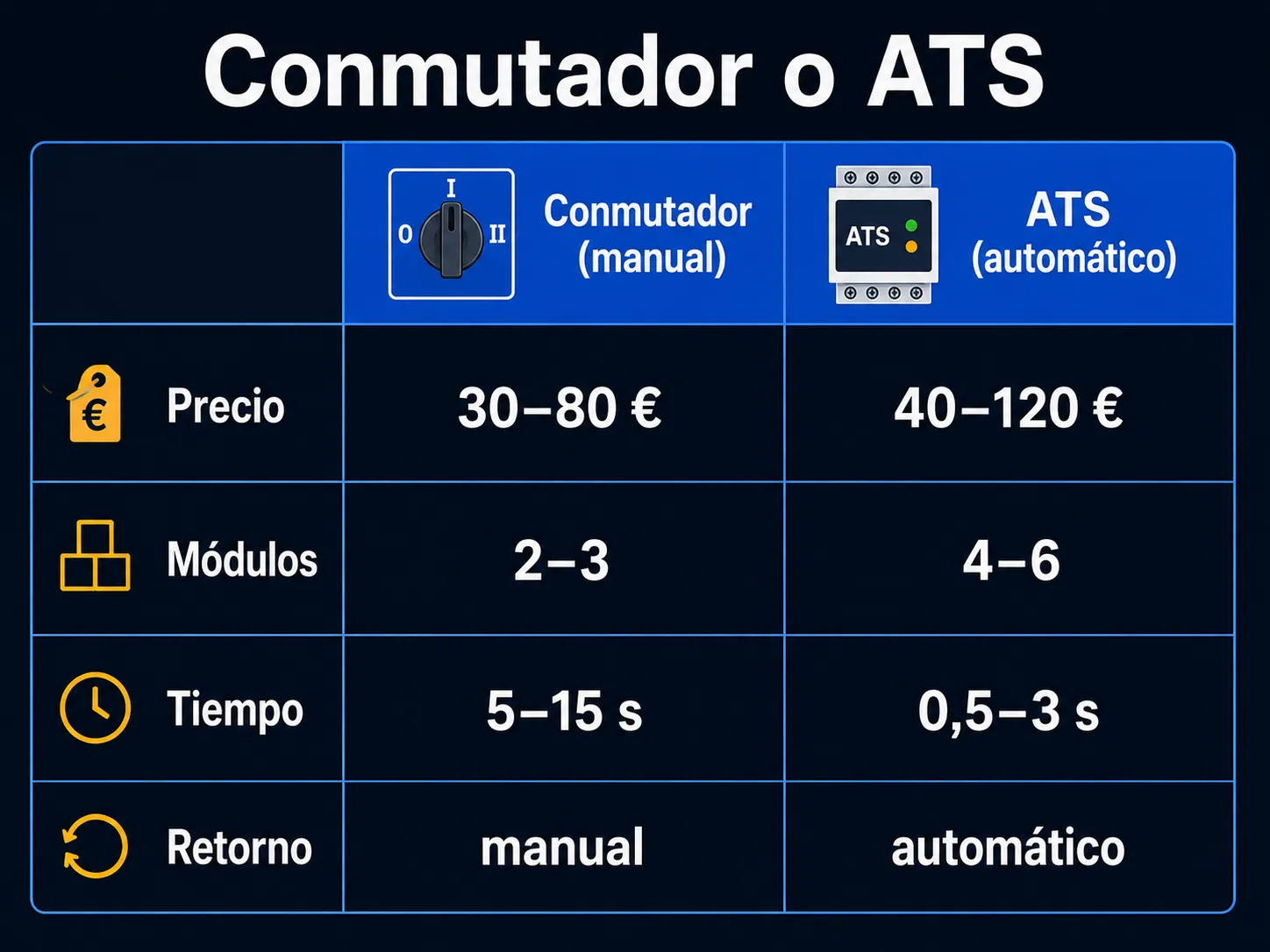

Comparativa: cuál elegir

---

Conexión paso a paso con conmutador

---

Conexión paso a paso con ATS

---

El neutro: el error gordo al conectar un inversor

Si vas a conectar un inversor aislado por conmutador o ATS, olvídate de los esquemas de los manuales de toda la vida. Con esto me topé yo: en la mayoría de inversores sencillos, el neutro de la salida no es el mismo neutro de tu enchufe. El aparato genera su propio par aislado, fase y neutro. Si tu conmutador solo conmuta el hilo de fase y el neutro queda común entre red e inversor — espera problemas.

La primera señal: el diferencial empieza a saltar sin motivo nada más pasar a la alimentación del inversor. Es porque parte de la corriente, por el neutro común, se va por donde el diferencial no espera. La segunda: hay aparatos que directamente no arrancan o funcionan inestables.

La conclusión es sencilla: el aparato de conmutación (sea conmutador manual o bloque ATS) tiene que cortar los dos polos a la vez — el de línea (L) y el de neutro (N). Es la regla de oro para cualquier fuente aislada. La excepción son los modelos híbridos con relé de bypass interno, donde el neutro es pasante de fábrica — pero eso hay que verificarlo en la documentación del aparato concreto.

Lo confieso: al principio quise ahorrar y puse un conmutador unipolar normal. El resultado fue inmediato: el diferencial saltaba en el mismo segundo en que pasaba la casa a baterías. Tuve que rehacerlo con esquema bipolar — y todo empezó a ir como debía.

---

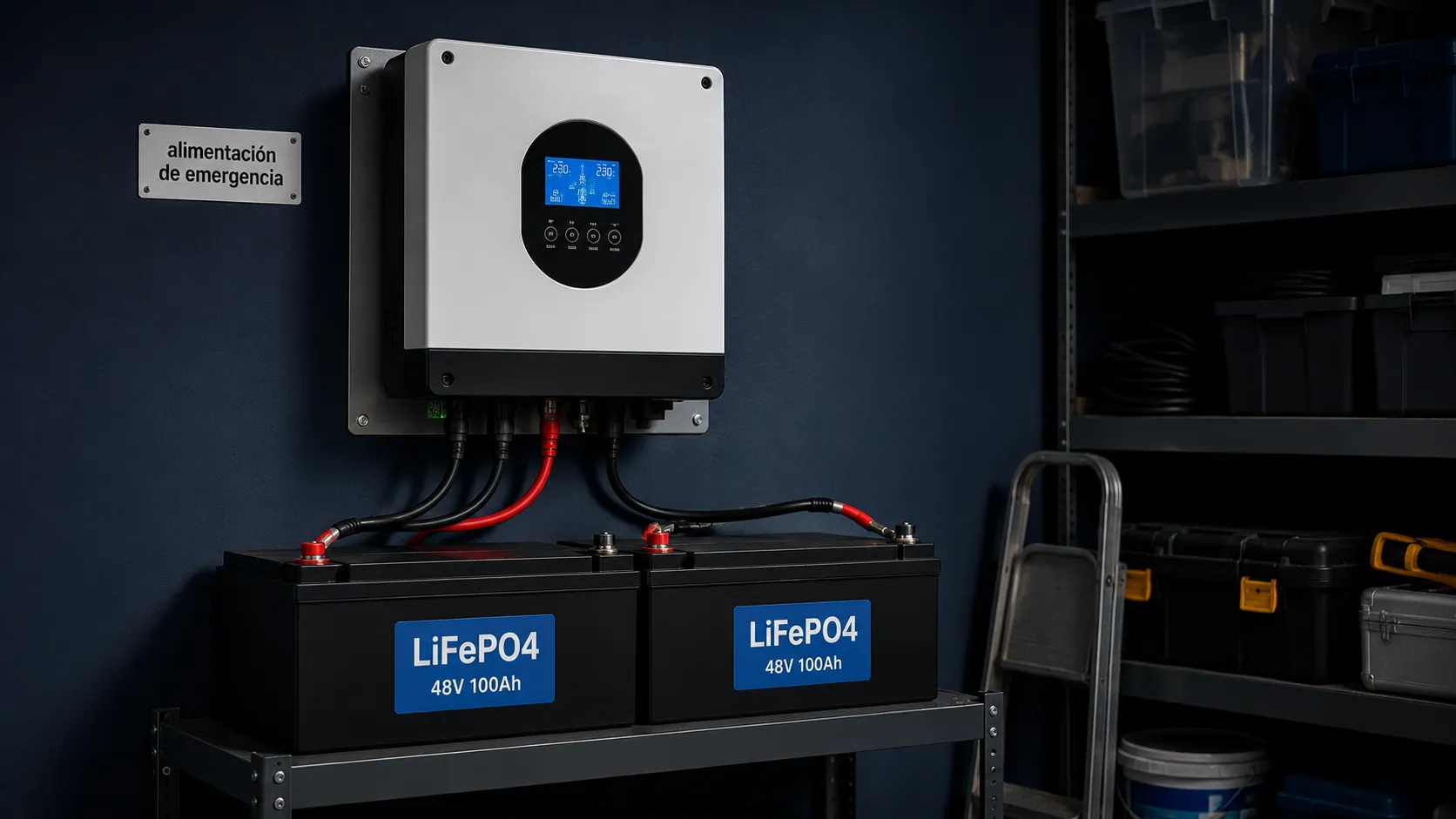

Dónde poner el inversor y las baterías en casa

Buscando sitio para mi inversor me guie por cuatro reglas: fresco, seco, seguro y cerca.

El enemigo número uno de la electrónica y las baterías es el calor. Por eso la ventilación es obligatoria. El inversor hace ruido, sobre todo bajo carga — son 40-55 dB, como una conversación en voz alta. El peso también cuenta: mi batería LiFePO4 de 48 V y 100 Ah pesa unos 45 kilos.

¿Dónde se puede poner? Primero, un armario del recibidor — cómodo, al lado del cuadro, pero taladra rejillas de ventilación en la puerta y comprueba que la balda aguante el peso. Segundo, una galería o terraza acristalada — opción estupenda en verano por la ventilación natural, pero en invierno vigila la temperatura: la química litio-ferrofosfato lleva mal el frío bajo cero. Mi elección fue el trastero, y estoy del todo contento con la decisión más de medio año después. Seco, aislado, el peque no llega ahí, y el inversor lo sujeté a la pared con una pletina metálica — aguanta firme incluso con la vibración del ventilador a tope.

Y dónde no montarlo ni de broma. El baño — obvio, la humedad y la condensación harán su trabajo tarde o temprano. La cocina junto a los fogones — grasa, vapor, cambios de temperatura. El dormitorio — el ventilador de refrigeración zumba a 45-55 decibelios, y dormir con ese acompañamiento solo lo logra alguien duro de oído.

---

Seguridad y normativa

La toma de tierra en una vivienda española

Este tema lía a mucha gente. En España las viviendas funcionan en régimen TT: el neutro de la compañía va a tierra en el transformador, y tu instalación tiene su propia toma de tierra. Por eso la protección de las personas recae en el interruptor diferencial de 30 mA.

Si tu casa tiene una toma de tierra en condiciones (lo normal en cualquier vivienda de las últimas décadas), conecta el conductor de protección (PE, amarillo-verde) a la carcasa del inversor y a todas las partes metálicas. Eso te protege de una descarga si hay un fallo de aislamiento.

En instalaciones viejas sin toma de tierra real en los enchufes, no improvises una tierra casera a una tubería o a la armadura: es peligroso y no cumple. En ese caso tu salvavidas es el diferencial de 30 mA bien montado, que saltará ante una fuga incluso sin un PE en condiciones. Y, francamente, si tu instalación no tiene tierra, esa es la reforma que de verdad necesitas — y para eso, instalador autorizado. Para entender cómo elegir las protecciones del cuadro, mira la guía del magnetotérmico.

Por qué no se puede reinyectar a la red

Imagina la escena: se va la luz, tu inversor zumba bajito en el trastero y alimenta la casa de la batería — todo perfecto. Pero si la salida de ese aparato está unida a un enchufe de pared directamente, sin ningún aparato de conmutación de por medio, la energía eléctrica se cuela por tu instalación interior, el contador y el cuadro del rellano hasta el cable general exterior del edificio — ese que supuestamente está "muerto". La brigada de reparación que en ese momento trabaja en el poste o el centro de transformación da por hecho que el tramo está sin tensión — y de repente recibe 230 voltios desde tu piso.

Por eso — nunca conectes los bornes de salida a un enchufe de pared. El único método admisible es un aparato de conmutación específico con una posición de cero intermedia obligatoria entre las dos posiciones de trabajo. Cuando la palanca pasa por la posición central, el enlace con la línea exterior se corta del todo mecánicamente, y solo entonces se cierra el circuito de la fuente de batería. Ese enclavamiento físico hace imposible por construcción la alimentación simultánea desde dos sistemas — y para eso pagan los fabricantes de conmutadores, no por la palanca bonita.

Y el autoconsumo solar es otra cosa

Una aclaración para evitar líos: respaldo en apagón y autoconsumo solar no son lo mismo. El autoconsumo (placas que vierten o compensan excedentes en tu factura) lo regula el Real Decreto 244/2019 y, técnicamente, la ITC-BT-40 del REBT. Y ojo con una creencia muy extendida: en España no existe el régimen alemán de "kit de balcón de 800 W que enchufas y listo sin trámites". Aquí, una placa enchufable sigue cayendo bajo la ITC-BT-40 y, si vierte a la red, necesita su tramitación y circuito propio. El respaldo de emergencia del que va este artículo es distinto: no vierte nada a la red, justo lo contrario — se aísla de ella.

---

Errores típicos — míos y ajenos

Primero los sufrí yo, luego los vi en amigos: los fallos con la alimentación de respaldo son de lo más típico. Aquí va la lista de los más comunes, los que te pueden costar dinero, equipo o incluso la salud.

Conmutador unipolar en vez de bipolar. Fue mi primer error y el más peligroso. Compré un conmutador normal que cortaba solo la fase. El neutro quedaba unido a la red. Cuando saltaba el diferencial, simplemente saltaba y no me dejaba conectar nada. Hace falta un bipolar de verdad, que separe del todo tu casa de la red exterior — por fase y por neutro.

Onda modificada en vez de pura. Un conocido se ahorró cuatro perras — y luego escuchaba el portátil zumbando sobre la mesa y miraba nervioso el parpadeo de los LED por toda la casa. La onda cuadrada recortada de la salida destroza las fuentes conmutadas y recalienta los motores de los electrodomésticos, sobre todo los de compresor.

Cable fino en el tramo del inversor al cuadro. Lo comprobé en mis carnes: puse un cable de 2,5 mm² y con una carga de 2 kW se calentó tanto que me quemé el dedo al tocarlo. No son solo pérdidas de energía, es riesgo real de incendio dentro de la pared o el tubo; la sección mínima segura es 4 mm², y mejor 6 para potencias serias. Para calcular la caída en tramos largos, la calculadora de caída de tensión.

Falta de protección en el lado de continua de la batería. Una celda litio-ferrofosfato en cortocircuito suelta una corriente bestial — más de mil amperios, sin exagerar. Una pletina de cobre sin fusible ni magnetotérmico se convierte en un hilo incandescente antes de que retires la mano. El fusible se monta lo más cerca posible del borne positivo de la batería.

La "idea lista" de meter el enchufe del inversor en una toma de pared. YouTube está lleno de esos "trucos", y cada uno es potencialmente mortal — la tensión se cuela por la instalación y el contador de vuelta a la línea general exterior. El operario que repara el tramo "sin tensión" se lleva una descarga de tu fuente doméstica. Conmutación solo por un aparato bipolar específico, nada de enchufes ni alargaderas.

La batería lejos del inversor. Una vez las separé por habitaciones distintas para ganar espacio, y cinco metros de cable grueso en cada polo se convirtieron en un radiador — el cobre se calentaba que daba gusto y la eficiencia se vino abajo. La distancia óptima entre componentes es de metro y medio, cuanto más corto mejor.

Ignorar la corriente de arranque de los aparatos con compresor. El frigorífico consume nominalmente 150 vatios, pero al arrancar su motor pega un tirón de cinco a siete veces más — y si la potencia de pico del inversor no cubre ese pico, el sistema se va a protección. Mi primera experiencia fue justo esa: compré uno de un kilovatio, arrancó la nevera — y silencio, la pantalla parpadeó un "overload". Ahora miro siempre la potencia de pico en la ficha del aparato, no la media.

---

Cuánto cuesta todo esto: presupuesto

---

Preguntas frecuentes

¿Puedo conectar el inversor yo mismo sin electricista?

Depende de qué parte. Una estación de energía portátil con sus propios enchufes es plug-and-play: la enchufas a sus tomas y listo, sin trámites. Pero meter un conmutador o un ATS dentro del cuadro eléctrico es modificar la instalación, y en España eso lo tiene que firmar un instalador autorizado con su boletín (CIE) — además, tu seguro depende de ello: si hay un siniestro y la instalación se tocó sin boletín, la aseguradora puede negarse a pagar. Entender el material y elegirlo bien lo puedes hacer tú; el conexionado en el cuadro, déjalo en manos de un profesional.

¿Cuánto aguanta la casa con una sola batería de 100 Ah?

Depende mucho de la tensión del sistema y de qué funcione a la vez. Concretando para un escenario típico — frigorífico, LED, router, unos 400-500 vatios de carga. Una batería de 12 voltios y cien amperios-hora guarda 1.280 vatios-hora útiles — con ese consumo llega para unas dos horas y media, poca cosa. En cambio, la misma capacidad nominal pero a 48 voltios son ya 5.120 vatios-hora, o sea más de nueve horas de autonomía. ¡Diferencia enorme! Calcúlalo para tus aparatos con la auditoría de consumo.

¿ATS o conmutador — qué es más fiable?

Si medimos pura fiabilidad, gana el conmutador manual, porque dentro tiene cero electrónica, no hay nada que falle salvo el contacto mecánico. El bloque automático es mucho más cómodo en el día a día, pero lleva dentro un relé y un controlador que en teoría pueden fallar a los 5-7 años. Yo elegí el manual (porque casi siempre estoy en casa), pero a un amigo con padres mayores le puse el automático — y fue lo correcto, no quiere buscar la palanca a oscuras a media noche.

¿Hace falta un magnetotérmico propio en la línea del inversor?

Sí, obligatorio. En el lado de alterna — un magnetotérmico a la salida del inversor (calibre según potencia). En el de continua — magnetotérmico o fusible en el cable de la batería. Una batería de litio en cortocircuito entrega más de mil amperios — sin fusible, el cable de cobre se convierte en un hilo incandescente en fracciones de segundo. Para elegir el calibre de protección, la calculadora de magnetotérmicos.

¿Puedo poner en respaldo solo una parte de la casa?

Sí, y hasta es más inteligente. En vez de alimentar todo el cuadro, sacas los circuitos críticos (iluminación, frigorífico, router) a un pequeño subcuadro de "líneas de respaldo", y el conmutador/ATS lo pones justo en él. Pero es una configuración más compleja, que exige reorganizar los circuitos del cuadro. En la versión simple, conmutas todo el cuadro y lo de más no lo enciendes.

¿Y el autoconsumo solar, sirve de respaldo?

No directamente. El autoconsumo solar corriente (RD 244/2019, ITC-BT-40) está pensado para reducir tu factura, no para darte luz en un apagón — de hecho, por seguridad, un inversor de red estándar se desconecta cuando se va la red ("anti-isla"), justo para no reinyectar tensión. Para tener respaldo real necesitas un inversor híbrido con función isla y batería. Son cosas distintas: no compres placas pensando que te sacarán del apagón salvo que el equipo lo indique expresamente.

---

En resumen

Y esa es toda la ciencia. Un sistema de alimentación de respaldo basado en inversor y batería de litio es un proyecto de un fin de semana tranquilo, sin herramientas raras. Lo único: si el respaldo va a colgar del cuadro, en España la conexión la firma un instalador autorizado — no por capricho, sino porque tu seguro depende de ese boletín. El presupuesto mínimo de un equipo que funcione arranca sobre los 600 €.

Quédate con lo importante: conmutación bipolar entre las dos fuentes, solo onda senoidal pura en la salida, y exclusivamente química litio-ferrofosfato para las baterías en una vivienda.

¿Te quedan dudas? Déjalas en los comentarios — respondo desde la experiencia.
