Diseñador de cuadros eléctricos online
Monte el cuadro. Compruébelo antes de instalarlo.
Gratis, en el navegador, sin instalación. 100+ verificaciones automáticas según IEC 60364 mientras diseña el cuadro.
Crear un cuadro gratisMis cuadros- Funciona en el navegador
- Almacenamiento en la nube
- Exportar PDF · .eboard
Verificación del cuadro de demostración:1 error de seguridad0 problemas1 recomendación
Ejemplo de análisis de un errorVerificación de un cuadro eléctrico online
Los errores se ven antes de la instalación.
Cuadro de demostración / 02 carriles
Error de seguridad
«Interruptor diferencial habitaciones» — bucle cerrado de N en «Embarrado neutro»
Qué se ha encontrado
El dispositivo simultáneamente toma N de «Embarrado neutro» y distribuye N al mismo embarrado. Elimine la vinculación en uno de los propietarios mediante «Desvincular» en las propiedades del dispositivo.

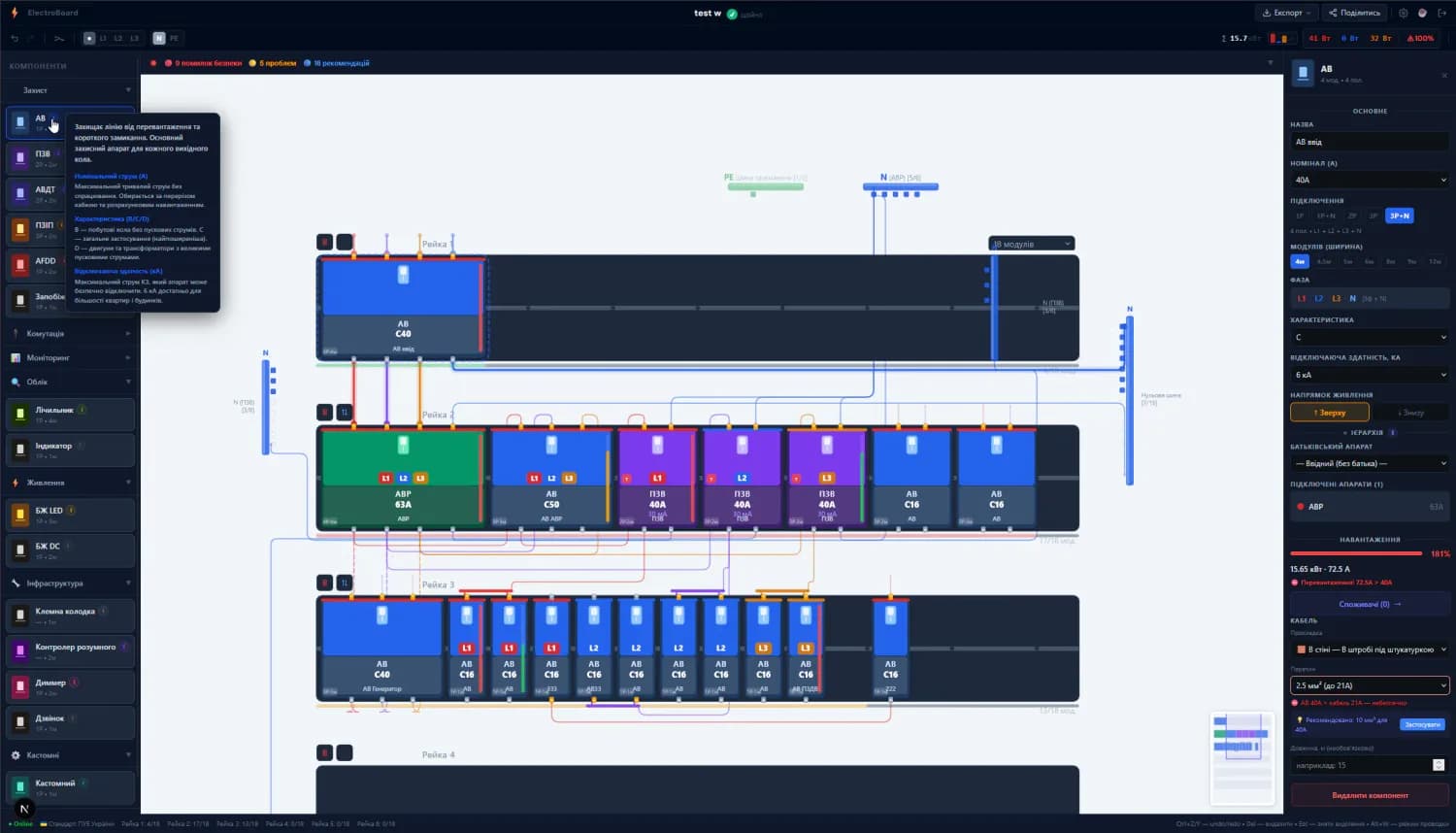

Detalle del cuadro de demostración · render del constructor
El diseñador de cuadros eléctricos por dentro
Del carril vacío al proyecto terminado.
Cinco pasos en el editor real, con el cuadro de demostración «Vivienda»: dos carriles DIN, interruptor general, relé de control de tensión, protector contra sobretensiones, dos interruptores diferenciales, nueve circuitos y tres peines, sistema de puesta a tierra TN-C-S y verificaciones según IEC 60364.
ElectroBoard/ Proyecto de demostración
Recorrido interactivo
- 01Cuadro vacíoCarriles DIN, barra de neutro N y barra de tierra PE.
- 02Añada dispositivosLos interruptores magnetotérmicos y diferenciales del catálogo encajan en el carril.
- 03ConecteEl editor tiende los cables entre los dispositivos por sí solo.
- 04VerifiqueErrores, problemas y recomendaciones, justo encima del cuadro.
- 05Exporte el PDFEspecificación del equipo, planos, montaje y etiquetas, listos para imprimir.
03 / 05Cableado automático
Capturas del editor real.
Funciones
Del primer módulo al esquema unifilar y al PDF.
Diseño
Editor visual de carriles DIN
Arrastre los dispositivos de la paleta al carril, con búsqueda, favoritos y recientes. Funciona en ordenador, tableta y móvil.
- Carril DIN
- PC · tableta · móvil
29 tipos de dispositivos modulares
Protección, maniobra, relés de control, medida, fuentes de alimentación: interruptores magnetotérmicos y diferenciales, RCBO, protectores contra sobretensiones, AFDD, fusibles, contactores, ATS, conmutadores 1-0-2, contadores.
- magnetotérmico
- diferencial
- RCBO
- SPD
- AFDD
- ATS
Embarrados y peines
Barras de neutro N, barras de tierra PE y embarrados de fase, peines con calibre y cable de alimentación. El editor señala por sí solo los bornes saturados del embarrado.
- N · PE
- peines
- bornes
Cableado automático
Los cables se tienden solos: rodean los embarrados y no se cruzan. Hay modo manual, numeración de cables W y panel de potenciales.
- ruta automática
- números W
Varias fuentes de alimentación
Red, grupo electrógeno, inversor, SAI, paneles solares y batería; ATS y conmutadores, alimentación de polos individuales.
- ATS
- grupo electrógeno
- inversor
Plantillas de cuadros
Empiece no con un carril vacío, sino con un cuadro ya hecho de vivienda o de casa, y adáptelo a su instalación.
- vivienda
- casa
Verificaciones
100+ verificaciones automáticas
Selectividad de los magnetotérmicos, sobrecarga, sección de los cables, balance de fases, neutro, peines y embarrados: el error se ve al instante, con su explicación.
- selectividad
- balance de fases
- neutro
Protección obligatoria
Diferencial de 30 mA en las líneas de enchufes, tipo de diferencial para cargas con componente continua, selectividad de los diferenciales; en zonas húmedas y dormitorios, cuando se indica la zona de la estancia.
- diferencial 30 mA
- AFDD
- zonas húmedas
Régimen normativo
Elija en los ajustes el régimen normativo del cuadro. Las verificaciones y las referencias a los apartados siguen el régimen elegido; en IEC, es la IEC 60364.
- IEC 60364
5 sistemas de puesta a tierra
Sistemas de puesta a tierra TN-S, TN-C, TN-C-S, TT e IT: un diferencial en una red TN-C es un error, y su ausencia en TT o IT, también.
- TN-S
- TN-C
- TN-C-S
- TT
- IT
Cálculos
Corrientes de cortocircuito
Corriente de cortocircuito prevista, impedancia del bucle fase-neutro, poder de corte de los magnetotérmicos y condición de desconexión en TN y TT, en el panel de cortocircuito.
- Ik
- Zs
- Icu
- TN · TT
Cables: sección y protección
Intensidad admisible y sección recomendada, caída de tensión, resistencia térmica, correcciones por agrupamiento y temperatura.
- ΔU
- k²S²
- agrupamiento
Cargas y balance de fases
Corrientes de los magnetotérmicos y de las fases, total del cuadro, factor de simultaneidad, reserva de potencia de la acometida y corriente de arranque de los motores.
- corrientes de fase
- simultaneidad
- entrada
Documentos
PDF del proyecto
Plano del cuadro, esquema de montaje con números de cable, lista de conexiones, etiquetas para los carriles y especificación, mediante la impresión del navegador.
- plano
- conexiones
- etiquetas
- especificación
Esquema unifilar
Una página aparte con el esquema de principio del cuadro, que se puede imprimir por separado.
- EPS
- impresión
Especificación en Excel
Dispositivos, cables, embarrados, peines y totales en archivos XLSX o CSV, con columnas de proveedor, precio y estado.
- XLSX
- CSV
Enlace público
Comparta el cuadro con un enlace: un compañero o un cliente verá el esquema y descargará el PDF sin registrarse.
- sin registro
Ayuda
Asistente de IA
Ve su cuadro actual, busca la respuesta en IEC 60364 y da enlaces a apartados concretos.
- IEC 60364
- IEC
Referencia IEC
28 apartados de las normas IEC, con búsqueda y enlaces al apartado.
- búsqueda
- enlaces
Nube y archivo .eboard
Al iniciar sesión, los proyectos se guardan solos en la nube; la copia en un archivo .eboard sirve para archivar o compartir.
- guardado automático
- .eboard
Cómo funciona
Tres acciones. Un proyecto.
Monte el cuadro, verifique las conexiones y guarde el resultado.
Monte
Añada dispositivos y conéctelos.
Demo / movimiento
Arrastre el magnetotérmico a un hueco libre, o selecciónelo y pulse ← →.
Verifique
Encuentre la causa y corríjala en el proyecto.
Resultado de la verificación del carril de demostración
3 errores de seguridad
El poder de corte es inferior a la corriente de cortocircuito (6000 A < 6300 A)
1 problema
«Interruptor diferencial habitaciones» no protege nada
2 recomendaciones
La sección del cable «N (Interruptor diferencial habitaciones)» no ha sido verificada por nadie
Exporte
Guarde el esquema y los materiales.
PDF del cuadro de demostración «Vivienda»
Esquema del cuadro · esquema de montaje · lista de conexiones · etiquetas · especificación
Su siguiente paso está en el constructor.
Continuar en el constructorHerramientas
8 calculadoras gratuitas.
- Cálculo de sección de cableSelección de sección de cable según potencia, corriente y método de instalación según la tabla de referencia de la aplicación.
- Selección de interruptor magnetotérmico por cargaSelección de calibre y curva (B/C/D) del interruptor automático con verificación de coordinación y selectividad.
- Balance de carga por fasesDistribución de consumidores por fases L1/L2/L3 para mínimo desequilibrio en red trifásica.
- Calculadora de potencia de la viviendaCálculo de la carga total a partir de una lista de aparatos. Recomendación del interruptor general, cable y tipo de conexión (1f/3f).
- Calculadora de iluminaciónCálculo del número de lámparas según normas. Superficie, tipo de local, altura de techo, tipo de lámpara.
- Convertidor W ↔ A ↔ VConvierta vatios a amperios para redes monofásicas, trifásicas y DC. Cos φ, interruptor recomendado y sección de cable.
- Coste de la electricidadCálculo de los gastos diarios y mensuales de electricidad. Lista de electrodomésticos, tarifa, principales consumidores y consejos de ahorro.
- Generador de etiquetas para cuadro eléctricoCree e imprima etiquetas para interruptores magnetotérmicos, interruptores diferenciales, interruptores automáticos diferenciales. Varios carriles, colores de fase, tamaño DIN exacto. Logotipo y código QR al imprimir.
Preguntas y respuestas
Antes del primer módulo.
¿Se puede diseñar un cuadro eléctrico online gratis?
Sí. ElectroBoard es gratuito: abra el constructor sin cuenta, cree su primer cuadro en el navegador y compruébelo mientras lo diseña. Hace falta una cuenta para guardar el cuadro en la nube y compartirlo. Las calculadoras y las referencias funcionan sin iniciar sesión.
¿Cómo diseño un cuadro eléctrico online sin instalar software?
ElectroBoard funciona directamente en el navegador — Chrome, Firefox, Safari, Edge. Elige un esquema de conexión y un tipo de objeto, y luego arrastra magnetotérmicos, diferenciales y RCBO al carril DIN. Calcula automáticamente las corrientes por fase, ejecuta 100+ verificaciones y genera un PDF con el esquema y la lista de materiales. También puedes instalarlo como PWA en el móvil o el ordenador para usarlo sin conexión.
¿Para quién es esta herramienta?
Para electricistas, proyectistas y estudiantes — para cualquiera que necesite diseñar un cuadro eléctrico conforme a IEC 60364.
¿ElectroBoard cumple con IEC 60364?
ElectroBoard ejecuta 100+ verificaciones según IEC 60364 e IEC 61439-1: selectividad de las protecciones, intensidad admisible de los cables, esquemas de conexión, zonas de estancias, trazado del conductor N, reglas estrictas (PEN, TT/IT, separación de N entre diferenciales), sobrecarga de bornes y funciones de las fuentes de alimentación — incluida la protección contra cortocircuitos del lado de la fuente. Es una herramienta de diseño, no un sustituto de la documentación oficial.
¿Puedo exportar el resultado?
Sí — un PDF con el esquema del cuadro, una lista de materiales y un archivo .eboard para entregar a tus colegas. También puedes compartir el cuadro mediante un enlace.
¿Cómo calculo la caída de tensión en un cable?
La fórmula monofásica básica es ΔU = (2 · I · L · ρ) / S, donde I es la corriente de carga, L la longitud de la línea, ρ la resistividad (cobre ≈ 0,0225 a 70 °C) y S la sección del conductor. IEC 60364 mantiene la caída de tensión total en torno al 4 % (alumbrado) y el 5 % (otros circuitos) desde el cuadro hasta el consumidor más lejano. En lugar de calcular a mano, usa las calculadoras online — introduce sección, longitud y tipo de cable para obtener la caída en voltios y en porcentaje.
¿Cómo dibujar online el esquema unifilar de un cuadro eléctrico?
No hace falta dibujarlo a mano: monte el cuadro en el carril DIN y el constructor genera el esquema por sí solo. En el menú «Exportar», la opción «Esquema unifilar» abre el esquema de principio del cuadro y «PDF del cuadro» guarda el esquema junto con la especificación de materiales.
¿Se guardan mis proyectos en la nube?
Sí, tras iniciar sesión los proyectos se guardan en la nube y están disponibles desde cualquier dispositivo. También puede guardar una copia del cuadro en un archivo .eboard.
¿La verificación sustituye el trabajo de un profesional?
No. Es una herramienta de diseño: encuentra los errores habituales, pero no sustituye la documentación del proyecto ni la revisión de un electricista cualificado.
Monte su primer cuadro.Continúe su proyecto.
Del primer módulo al proyecto terminado.Todos sus cuadros están en el constructor.
Funciona en el navegador
