Chute de tension dans un câble : quand le 2,5 mm² ne suffit plus
La chute de tension expliquée simplement : la formule par la résistivité, les repères NF C 15-100 (3 % éclairage, 5 % autres usages), trois exemples chiffrés et comment corriger une longue ligne en augmentant la section.
Un lave-linge installé dans un abri de jardin coupait son cycle de chauffe une lessive sur deux. Le propriétaire a passé six mois à changer des résistances, à harceler le SAV, à s'engueuler avec le magasin où il l'avait acheté. Du vent. La machine n'avait rien — la panne, c'était la chute de tension dans le câble. Quand je suis venu avec un multimètre et que j'ai mesuré directement sur les bornes, résistance en marche : 198 V. De retour au tableau, un bon 228. Entre les deux, 30 mètres de 2,5 mm² en cuivre, avec une pompe de puits qui tirait en même temps. La ligne avalait une trentaine de volts, l'électronique de la machine voyait l'alimentation s'effondrer et bloquait la chauffe. Voilà toute la « panne ».
Cette histoire, je l'ai en tête à chaque fois qu'on me sort « mais le disjoncteur tient, qu'est-ce que ça peut être d'autre ? ». Plein de choses. Le disjoncteur tient parce qu'un disjoncteur compte des ampères, pas des volts. Votre lave-linge, votre chauffe-eau ou votre poste à souder, eux, se fichent complètement des ampères — tout ce qui compte, c'est ce qui arrive à la borne. Et quand on tire un conducteur fin sur une longue distance, ce qui arrive à la borne n'a plus grand-chose à voir avec ce qui est parti du tableau.
Voici tout ce qui mérite d'être su : ce qu'est la chute de tension et pourquoi elle est invisible, la formule par la résistivité (avec sa logique), les repères de la NF C 15-100, trois exemples chiffrés qui couvrent l'essentiel des cas réels, un tableau aide-mémoire des longueurs maxi, et trois façons de corriger quand les chiffres virent au rouge.

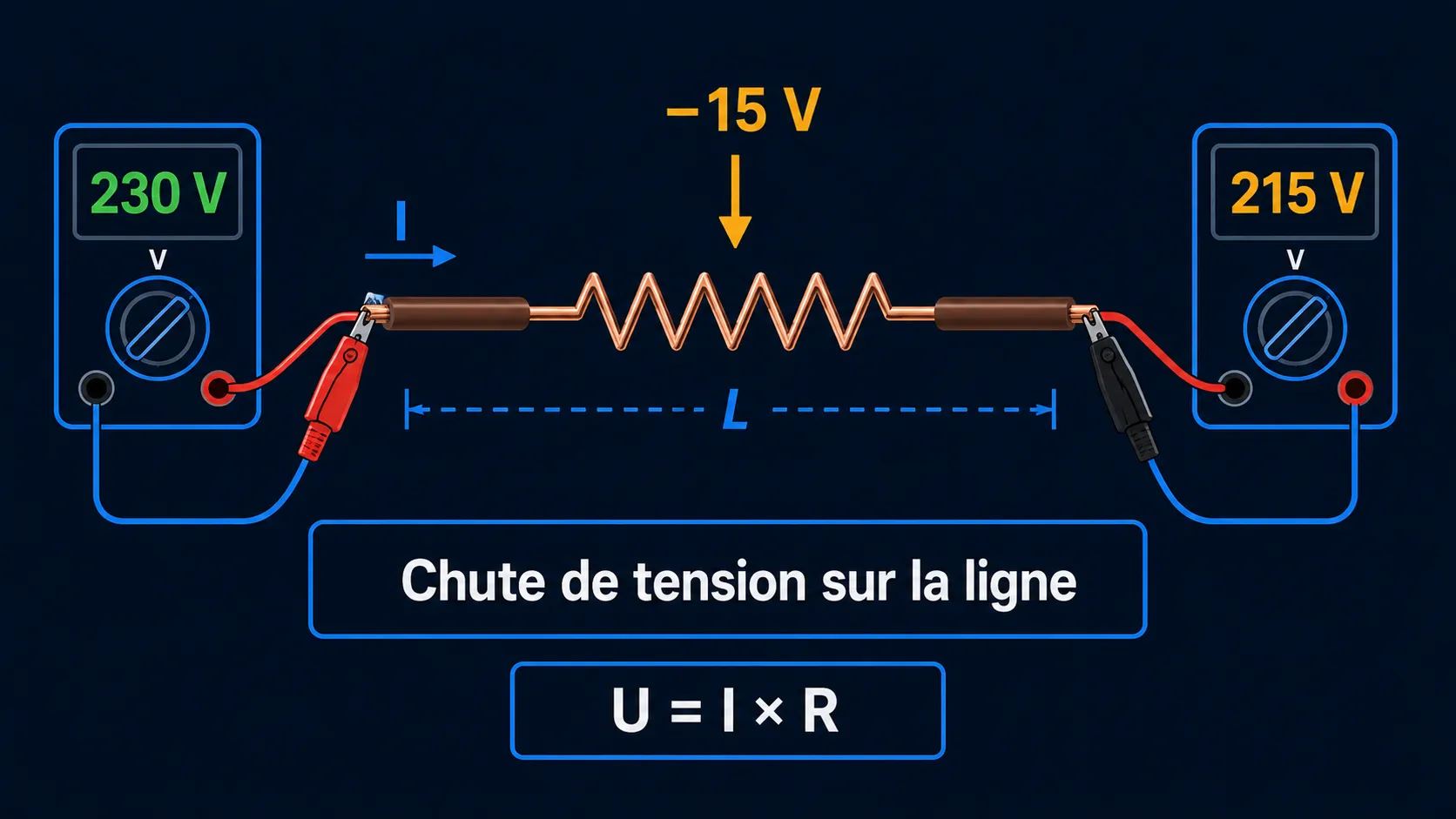

Ce qu'est la chute de tension et pourquoi on ne la voit pas
Un câble, c'est une résistance. Une résistance longue et souple, mais une résistance quand même. Plus il est gros et court, moins il s'oppose au courant. La loi d'Ohm le dit — U = I × R : à courant donné, plus de résistance veut dire plus de volts qui « se dissolvent » dans le conducteur lui-même au lieu d'arriver à l'appareil. Toute la physique tient là-dedans. Reste les chiffres : combien se dissout au juste, et est-ce que le matériel au bout va le sentir.
Pourquoi un disjoncteur 20 A tient et qu'il y a quand même un problème
Un disjoncteur, c'est un électroaimant et un bout de bilame. Il lâche quand le courant dépasse son calibre — disons 16 A sur l'éclairage, 20 A sur un circuit de prises. C'est tout. Il n'y a aucun capteur de tension là-dedans. Donc la situation « la prise du fond est tombée à 205 V alors qu'elle tire 13 A » n'existe tout simplement pas pour lui : 13 ampères, c'est sous le calibre, donc tout va bien, aucune raison de déclencher.
Regardons en chiffres. Prenons du 2,5 mm² cuivre, une ligne radiale de 30 m, une charge de 16 A, 230 V. On glisse les valeurs dans la formule (on y vient juste après) : ΔU = 2 × 16 × 30 × 0,0175 / 2,5 ≈ 6,7 V. Soit moins de 3 % — propre sur le papier. Et le disjoncteur ne bronchera pas une seconde là-dedans ; vous pouvez perdre dix volts ou vingt, il restera planté là comme une pierre, parce que le courant ne sort jamais de la plage qu'il surveille. Le calculateur de disjoncteur vous donnera le bon calibre pour votre câble, mais il ne vous dira pas les volts au bout de la ligne — c'est un autre travail.
Un détail qui mérite une ligne. En France, le réseau monophasé est nominalement à 230 V — harmonisé avec le reste de l'Europe depuis longtemps — même si votre prise affiche en pratique quelque part entre 225 et 235 V. Tous les chiffres de cet article partent de 230 V : c'est le choix prudent, il vous laisse un peu plus de marge.
Bref, la conclusion est nette. Le disjoncteur et la chute de tension vivent dans des univers parallèles. Le premier empêche le cuivre de cuire. La seconde, personne ne la repère à part vous et une calculette. Vous voulez savoir ce qu'il y a vraiment à la borne ? Soit vous le calculez avec la formule, soit vous le mesurez au multimètre en charge. Il n'y a pas de troisième voie.
Comment la chute de tension casse les appareils — cas réels
Maintenant, la partie qui fait mal. La chute de tension, ce n'est pas un nombre abstrait dans une calculette. Ce sont des pannes précises sur le lave-linge, le chauffe-eau, le poste à souder. Voici la liste de symptômes qui me fait repérer le problème avant même d'avoir mis un pied sur le chantier.
Un lave-linge débarque sur l'établi d'un client. « Le Bosch coupe la chauffe, deux dépanneurs ont déjà changé la résistance et c'est pareil. » J'ai amené mon propre testeur. Tension mesurée aux bornes de la résistance, chauffe en marche : 198 V. Au tableau, 228. Le câble faisait environ 25 mètres de 1,5 mm² (sur un lave-linge !) noyé dans la chape. La machine était nickel ; l'électronique voyait juste l'alimentation trop basse et verrouillait la chauffe, parce que chauffer sur une tension affaissée peut l'abîmer. J'ai tiré une ligne dédiée en 2,5 mm² à la place, et le Bosch a arrêté de faire la tête.
L'éclairage LED, c'est une autre histoire. Un gars achète un lot de spots pas chers pour son atelier et les accroche sur du 1,5 mm² sur quarante mètres de ligne. Il m'appelle : « ça clignote. » Du cas d'école. Mesure : 205 V au luminaire avec trois lampes allumées. Un driver LED bon marché n'arrive pas à tenir sa sortie stable sur une alimentation qui flotte, alors il se met à chasser la luminosité de haut en bas. Voilà votre « clignotement », et le mal de crâne qui suit une demi-heure plus tard. Les bons drivers — Philips, Osram et compagnie — encaissent du 180 à 260 V sans broncher, mais même eux commencent à déconner dès que l'alimentation descend sous les 207 V environ.
Le chauffe-eau, c'est le classique de la maison. Vous entendez les lumières faiblir à chaque fois que le ballon se met en chauffe — ce petit creux quand la résistance s'enclenche. Sur une ligne longue et fine, ce creux devient un vrai problème : un chauffe-eau ou une plaque tirant gros peut demander beaucoup d'un coup, et si le câble est sous-dimensionné pour la distance, la tension à la borne descend assez bas pour que l'appareil chauffe mollement ou parte en sécurité thermique. Les gens accusent l'appareil. Neuf fois sur dix, c'est le câble.
Le frigo ou le congélateur, c'est le plus sournois du lot. Le pic de démarrage du compresseur, c'est cinq à sept fois son courant nominal. Un appareil qui tire 1,5 A en régime normal peut attraper 8 à 10 A pendant les cent premières millisecondes au démarrage. Sur une ligne fine et longue, ça fait un creux instantané de 25 V pile à cet instant. Tout le reste du circuit encaisse la secousse : le PC redémarre, la box perd le Wi-Fi, l'horloge du micro-ondes clignote. « Mon courant déconne tout le temps » — la plainte classique — c'est souvent le frigo de la maison qui parle à travers un conducteur trop fin.
Le poste à souder à onduleur, c'est mon préféré. Un type s'en servait dans son garage — 2,5 mm², 35 mètres. Il amorce l'arc, le pic grimpe à 30-40 A, la tension à l'électrode plonge à 175 V. Le cordon de soudure sort dégueulasse. Il accusait la machine. C'était le câble : pour un pic de 32 A sur 35 m, il lui fallait du 6 mm², pas du 2,5.
En résumé — le disjoncteur ne voit rien de tout ça. L'appareil, lui, voit tout, et vous le dit par des codes d'erreur ou une soudure ratée. Avant de tirer un conducteur sur 30 mètres et plus, calculez la perte. Ou montez simplement d'une taille, même si la plus petite passe au courant. Le surcoût se compte en centimes ; les ennuis, en centaines d'euros.

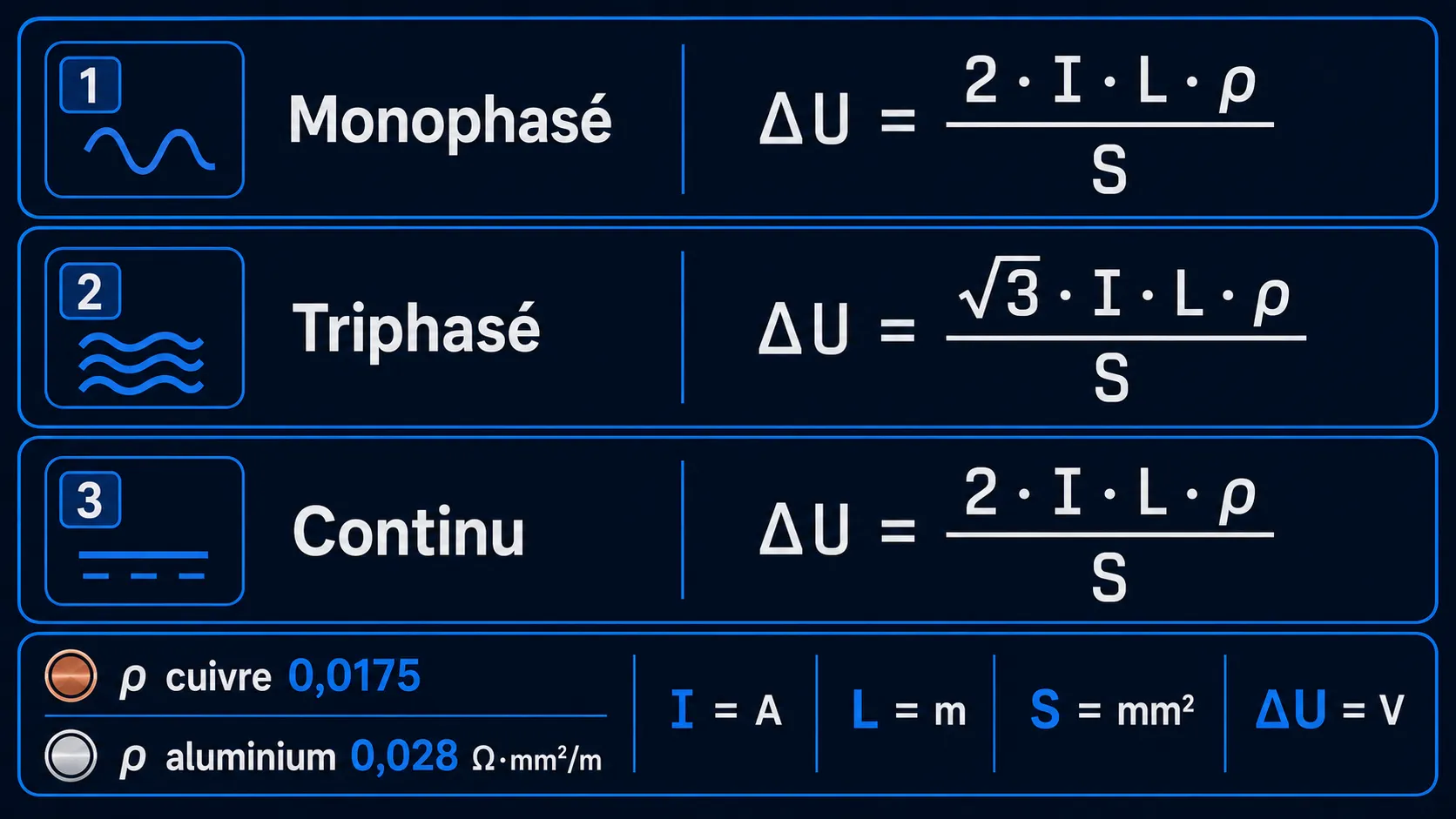

La formule — trois minutes avec un crayon
Une calculette, c'est pratique, mais la formule prend trente secondes et vous voyez vraiment POURQUOI le conducteur s'affaisse, au lieu de sortir un chiffre de nulle part. Il y en a trois déclinaisons — monophasé, triphasé, continu. Même logique, constante différente. Pas envie de calculer ? Voici le calculateur de chute de tension. Mais lisez la suite — vous comprendrez pourquoi 2,5 mm² sur 30 m, c'est limite pour une bouilloire et catastrophique pour un chauffe-eau.
Monophasé — la formule principale
La voici : ΔU = (2 × I × L × ρ) / S
On la décode :
- ΔU — la chute de tension, en volts
- I — le courant de la charge, en ampères
- L — la longueur de la ligne dans un sens, en mètres (PAS l'aller-retour !)
- ρ — la résistivité du métal : cuivre 0,0175 / aluminium 0,028 Ω·mm²/m
- S — la section du conducteur, en mm²
Un exemple travaillé. Chez moi, il y a 30 mètres entre le tableau et la cuisine, du câble cuivre 3G2,5, une bouilloire de 2 kW au bout. Courant : 2000 / 230 = 8,7 A. On remplace : 2 × 8,7 × 30 × 0,0175 / 2,5 = 3,65 V. En pourcentage : 3,65 / 230 = 1,6 %. Nickel — la bouilloire bout comme il faut et personne ne s'aperçoit de rien.
Maintenant, on troque la bouilloire pour un chauffe-eau de 3,5 kW. Courant 3500 / 230 = 15,2 A, on remplace : 2 × 15,2 × 30 × 0,0175 / 2,5 = 6,4 V = 2,8 %. Aux bornes de la résistance, vous avez désormais 223,6 V au lieu de 230. Pas une catastrophe, mais enclenchez autre chose de costaud en même temps et vous passez la barre des 5 %. Et la puissance réelle du chauffe-eau chute avec le carré de la tension. Apprenez la formule — c'est trente secondes qui vous épargnent six mois d'embêtements.
Triphasé — d'où sort le √3
En triphasé, la formule s'écrit ΔU = (√3 × I × L × ρ) / S, où √3 ≈ 1,732. Même logique, constante différente.
Pourquoi pas 2 comme en monophasé ? Parce que dans une charge triphasée équilibrée, le courant ne revient pas par le neutre mais par les autres phases, chacune décalée de 120°. En gros : le monophasé a un chemin aller et un chemin retour (d'où le 2). Le triphasé étale le chemin retour sur les phases voisines, avec compensation partielle. Le calcul des sinusoïdes vous amène pile sur √3.
Un exemple chiffré : un ballon triphasé de 12 kW, 4 kW par phase. Courant par phase 4000 / 230 = 17,4 A. Ligne de 25 m, câble 4 mm². Chute : 1,732 × 17,4 × 25 × 0,0175 / 4 = 3,3 V. Rapporté aux 400 V de tension entre phases, ça fait 0,8 %. Voilà pourquoi le triphasé gagne toujours sur les grosses charges — à puissance totale égale, le courant par phase est trois fois plus faible, et la constante est plus basse aussi. La plupart des maisons sont en monophasé, cela dit ; le triphasé n'apparaît que sur les grandes installations, les ateliers ou avec une grosse borne VE / pompe à chaleur. Si vous en avez, vérifiez que la charge est répartie également entre les phases avec l'outil d'équilibrage de phases — un déséquilibre rend tout l'avantage d'un coup.
Continu — pour les onduleurs et le 12 V
Même formule qu'en monophasé : ΔU = (2 × I × L × ρ) / S. Le 2 est là aussi — plus et moins, deux conducteurs, la résistance double.
Le piège est ailleurs : en continu, la tension est basse. Un onduleur 12 V, charge de 1 kW. Courant : 1000 / 12 = 83 A. Pas une faute de frappe — quatre-vingt-trois. Câble 6 mm² sur 5 mètres. Chute : 2 × 83 × 5 × 0,0175 / 6 = 2,4 V. Ça paraît trois fois rien, mais c'est 20 % de 12 V — l'onduleur bipe et se coupe. D'où la règle pour le continu basse tension (12-48 V) : le conducteur doit être deux à trois fois plus gros que le câble 230 V alternatif équivalent — pas à cause du « continu contre alternatif » (la résistance du câble est identique) mais parce qu'à puissance égale, le courant est dix à vingt fois plus élevé. Les schémas chinois fournis avec ce matériel donnent souvent les sections en AWG — convertissez en mm² avec le convertisseur AWG.
Les détails qui valent le coup — résistivité et constantes
Deux choses que les gens mélangent. D'abord, pourquoi le cuivre et l'aluminium se comportent si différemment. Ensuite, d'où viennent le 2 et le √3. Vite fait.

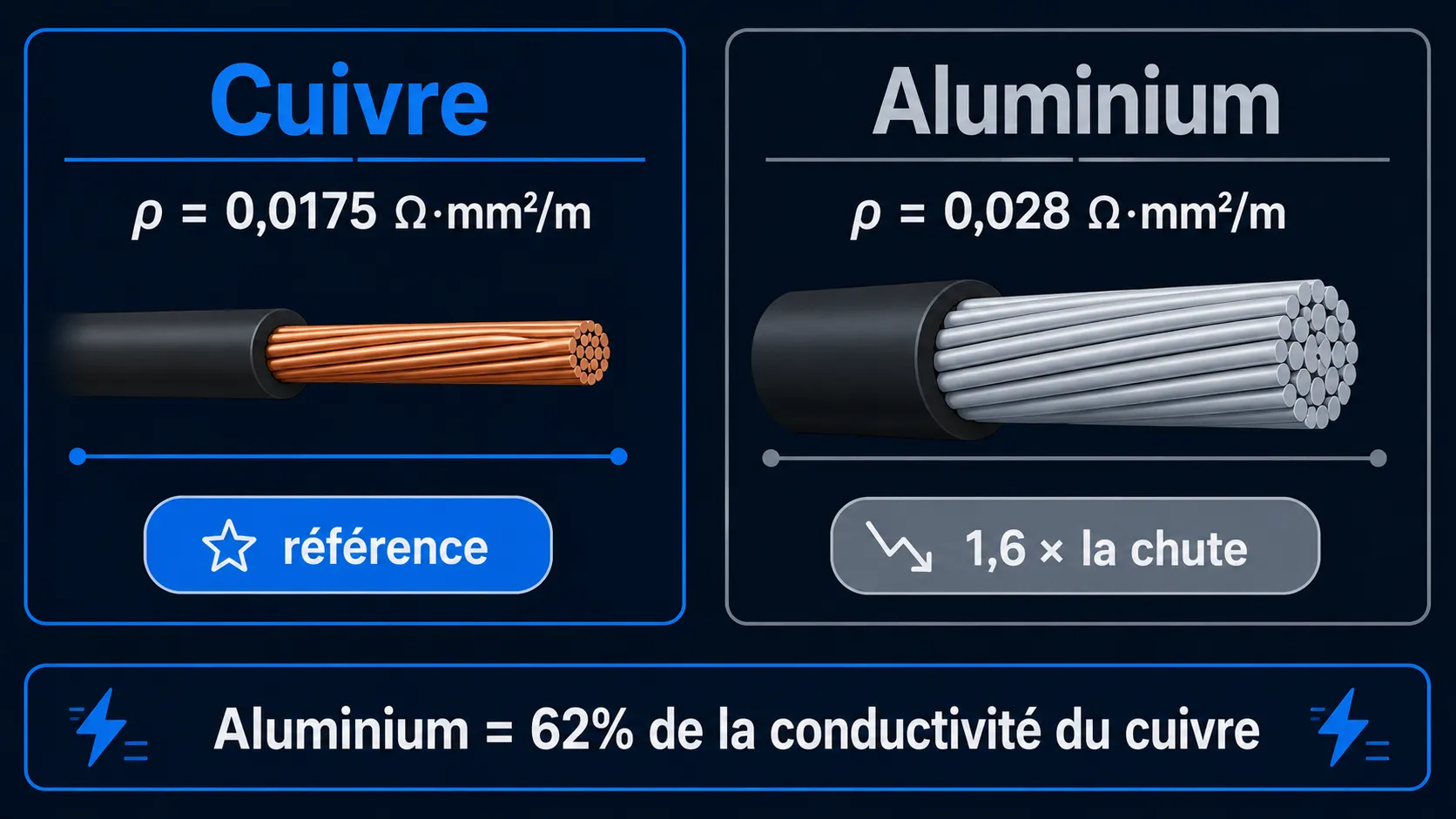

Résistivité — cuivre contre aluminium
Les chiffres sont simples :
- Cuivre : ρ = 0,0175 Ω·mm²/m
- Aluminium : ρ = 0,028 Ω·mm²/m
L'aluminium a 1,6 fois la résistivité du cuivre — environ 62 % de sa conductivité (soit grosso modo 37 % de moins). Concrètement : un câble alu de même section donne 1,6 fois la chute de tension du cuivre. Autrement dit — pour égaler le cuivre, l'alu doit être une taille et demie plus gros. Pour le domestique en France, c'est surtout théorique — les maisons sont câblées en cuivre, et vous ne croiserez de l'aluminium que sur de vieilles colonnes montantes ou une longue alimentation tirée vers une dépendance. Mais le calcul mord là où il apparaît.
Un cas réel : un copain a tiré 40 m de 4 mm² alu vers une résistance de sauna. La résistance de 3 kW tirait 13,6 A. Chute : 2 × 13,6 × 40 × 0,028 / 4 = 7,6 V (3,5 %). La résistance mettait 15 minutes à monter en température au lieu de 10. Et ça, avec du câble neuf — au bout de dix ans, l'alu s'oxyde sous la vis de la borne et la résistance grimpe encore de 20 à 30 %.
Un mot sur la température : la résistance monte avec la chaleur, à la louche +0,4 % par degré. Dans un mur (25-35 °C), on peut l'ignorer. Mais faites passer un câble dans des combles cuits par le soleil à 60 °C et il faudra ajouter environ 15 % à la chute calculée.
Pourquoi 2 et pourquoi √3 — en clair
Le 2 du monophasé, c'est de la simple arithmétique. Le courant part par la phase et revient par le neutre — deux conducteurs, deux fois la longueur de résistance. Si vous mesuriez la résistance du câble d'une borne à l'autre avec un ohmmètre, vous liriez le double de ce que donne un seul conducteur de cette longueur.
Le √3 du triphasé, c'est des sinusoïdes. Imaginez-en trois, décalées de 120°. Quand une phase est au sommet, les deux autres sont à mi-course, « tirant » en partie le courant de retour à travers elles. Intégrez sur un cycle et vous tombez pile sur √3. Pas besoin de retenir le pourquoi — juste le QUOI : pour le triphasé, on multiplie par 1,732 au lieu de 2. Le reste ne bouge pas.
Combien on a le droit de perdre — les repères NF C 15-100
3 % pour l'éclairage, 5 % pour le reste. Si vous voulez la version courte, c'est tout. Maintenant la longue : d'où sortent les chiffres, où sont les pièges, et pourquoi l'éclairage a sa propre limite plus stricte. Ce sont les valeurs sur lesquelles un installateur dimensionne, et les seuils sous lesquels le matériel tourne stable et au-dessus desquels les bizarreries s'invitent — les lampes clignotent, le chauffe-eau chauffe mou, le poste à souder ne tient pas son arc.
NF C 15-100 — le repère français
La norme des installations électriques basse tension fixe ça dans son §525 : la chute de tension depuis l'origine de l'installation jusqu'au point d'utilisation le plus éloigné ne devrait pas dépasser 3 % pour l'éclairage et 5 % pour les autres usages de la tension nominale 230 V. L'« origine », ça compte — c'est mesuré depuis l'arrivée du courant dans le logement (le tableau, après le disjoncteur de branchement), pas depuis la rue.
Traduisez les pourcentages en volts et ça se garde facilement en tête :
- 5 % de 230 V = 11,5 V → le bout de ligne ne devrait pas tomber sous 218,5 V en charge. C'est la limite pour les prises, le chauffe-eau, la plaque, le four.
- 3 % de 230 V = 6,9 V → l'éclairage ne devrait pas descendre sous 223,1 V. Plus strict, à dessein.
Une précision pour les pinailleurs : ce 3 %/5 % est un objectif de conception, pas un seuil de réussite/échec gravé dans le marbre — mais c'est le repère sur lequel tout électricien dimensionne, et celui qu'une installation propre est censée respecter. Traitez-le comme un plafond.
Pourquoi l'éclairage est plus strict
Les drivers LED sont fragiles. Un driver bon marché, face à un creux de plus de quelques volts, se met à chasser sa luminosité parce qu'il n'arrive pas à tenir son courant de sortie stable. C'est ça, le clignotement. J'ai vu une fois un bureau où tout le plafond « dansait » — c'était une chute de 4 % sur l'éclairage (1,5 mm² sur 50 mètres). Recâblé en 2,5 mm² et la disco s'est arrêtée.
Ce n'est pas du chichi de normalisateur, et ce n'est pas une invention française non plus — les tubes fluo n'ont jamais aimé un affaissement, et les LED encore moins. Donc le 3 % plus serré pour l'éclairage, c'est un vrai besoin, pas de la paperasse. Ça compte surtout dans une cuisine ou une pièce de vie ouverte, où le clignotement est pile dans le champ de vision et franchement énervant.
Ce que ça donne en volts sur notre réseau
Les limites côte à côte :
| Repère | Tension de base | Chute admissible |
|---|---|---|
| 5 % (NF C 15-100, prises/usages) | 230 V | 11,5 V |
| 3 % (NF C 15-100, éclairage) | 230 V | 6,9 V |
| 6 % (IEC 60364, réseau privé) | 230 V | 13,8 V |
Cette dernière ligne est une valeur générique de l'IEC 60364 pour une alimentation privée — un groupe électrogène ou une installation autonome dans une propriété isolée, où les limites se desserrent (6 % éclairage / 8 % autres usages) parce que vous possédez toute la chaîne, de la source à la prise. Pour tout ce qui est alimenté par le réseau public, on reste à 3 % et 5 %. Au bout de la ligne, en charge de pointe, vous voulez garder au minimum :
- Prises / usages : 218,5 V minimum
- Éclairage : 223,1 V minimum
Descendez sous ça et le matériel se met à répondre. Un chauffe-eau peut chauffer mou ou se couper sous 200 V environ (le seuil exact varie selon le modèle). Une plaque chauffe doucement ou part en sécurité. Un lave-linge verrouille son cycle de chauffe. Chacun de ces cas se lit comme « l'appareil est cassé » alors qu'en vrai, le câble est trop fin, ou la ligne trop longue.

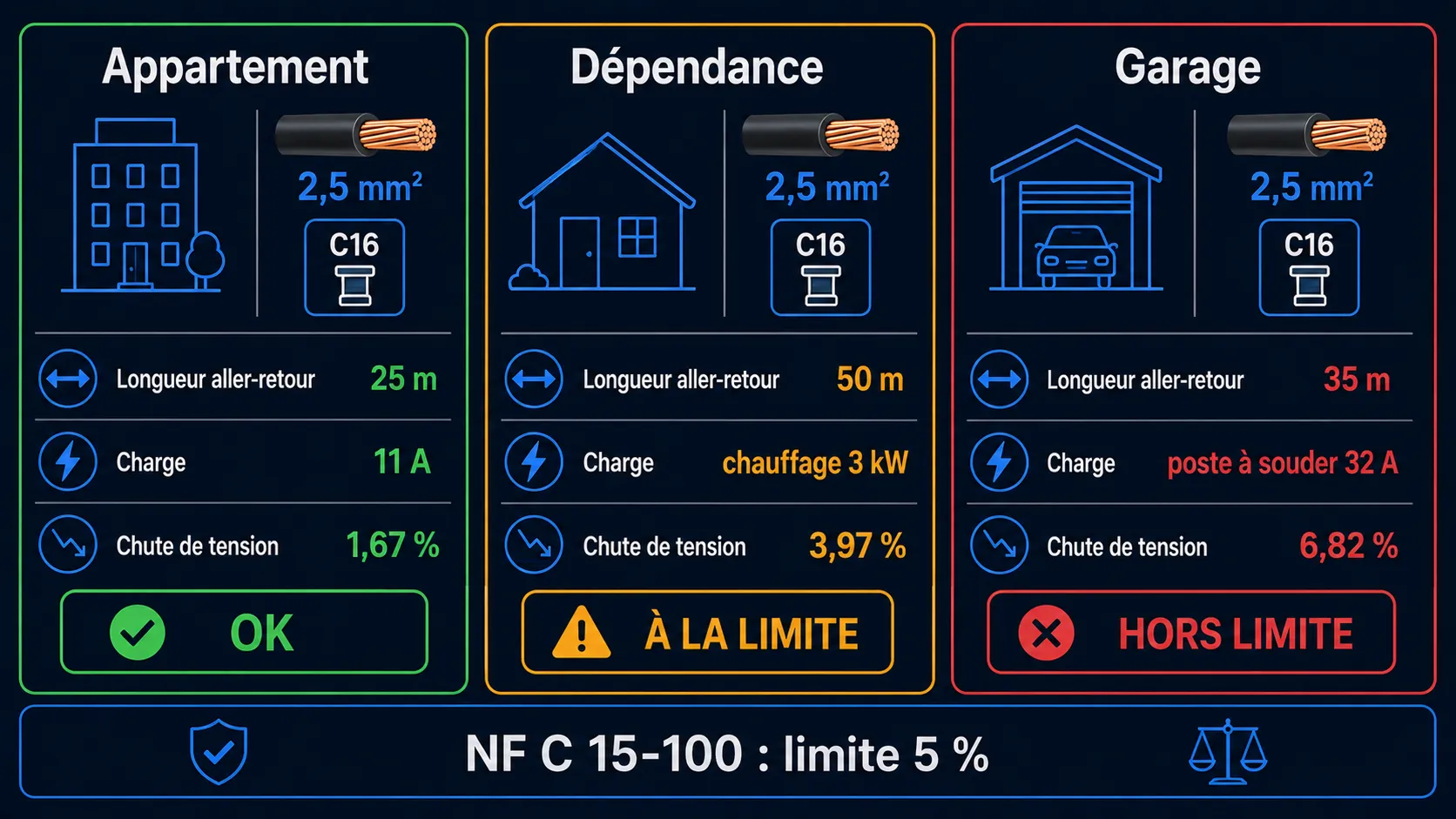

Trois exemples chiffrés — on les fait ensemble
La théorie, c'est la théorie. Maintenant trois chantiers types qui débarqueront avec votre propre maison. Prenez la formule, glissez vos chiffres, lisez le verdict. Ces trois-là couvrent l'essentiel des cas réels : une courte ligne dans un appart, tout bon ; une ligne moyenne vers une dépendance, à la limite ; une longue ligne sous grosse charge, la cata. Attrapez une calculette et faites-les avec moi.
Appartement — 25 m jusqu'au lave-linge, 2,5 mm², 11 A
Données : I = 11 A (une machine de 2,4 kW), L = 25 m, S = 2,5 mm² cuivre, U = 230 V.
Le calcul :
ΔU = 2 × 11 × 25 × 0,0175 / 2,5
= (22 × 25 × 0,0175) / 2,5
= (550 × 0,0175) / 2,5
= 9,625 / 2,5
= 3,85 V
En pourcentage : 3,85 / 230 × 100 = 1,67 %
Verdict : nickel. La machine voit encore 226 V aux bornes — elle ne s'apercevra jamais de rien. C'est le cas de tous les jours dans un appart. J'ai câblé des tas de tableaux avec le 2,5 mm² classique sur 25-30 m et jamais eu à changer un câble pour cause de pertes. Si votre appart est à moins de 30 mètres du tableau et que les prises sont en 2,5 mm², dormez tranquille — vous avez une marge confortable sous la limite.
Bureau de jardin / dépendance — 50 m, un chauffage 3 kW, 2,5 mm²
Ce qu'on a : P = 3000 W, donc I = 3000 / 230 = 13,04 A, L = 50 m, S = 2,5 mm² cuivre.
On déroule :
ΔU = 2 × 13,04 × 50 × 0,0175 / 2,5
= (26,08 × 50 × 0,0175) / 2,5
= (1304 × 0,0175) / 2,5
= 22,82 / 2,5
= 9,13 V
En pourcentage de 230 V : 9,13 / 230 × 100 = 3,97 %
Verdict : à la limite. Ça passe sur le papier (3,97 < 5 %), mais il ne reste aucune marge. Le démarrage du chauffage ajoute encore 20 % par-dessus, et vous voilà dans le rouge. C'est la dépendance du début de l'article : 30 à 50 m de 2,5 mm² plus une pompe qui tourne en même temps, et la chute file au-delà de 5 %. Le chauffage se met à se couper et tourne froid pendant une semaine avant que quelqu'un ne pige.
Recommandation : passez au 4 mm². On recalcule : 2 × 13,6 × 50 × 0,0175 / 4 = 5,95 V = 2,6 %. Deux fois la marge. Le surcoût du câble plus gros sur 50 m tourne autour de 35 à 70 € (quelques euros le mètre, selon l'enseigne) — moins cher que de tout refaire une fois enterré dans le mur. Une longue ligne enterrée vers une dépendance veut de toute façon souvent du câble armé, dimensionné de la même manière.
Les longues lignes (40 m et plus) vers une dépendance ou un garage, alimentant une grosse charge — un chauffage, une pompe, un chauffe-eau — calculez toujours la chute. Dans un appart c'est presque toujours bon ; sur une longue ligne extérieure, c'est souvent à la limite.
Garage — 35 m, un poste à souder à onduleur, pic 32 A, 2,5 mm²
Entrées : I = 32 A (pic à l'amorçage de l'arc), L = 35 m, S = 2,5 mm² cuivre.
On remplace :
ΔU = 2 × 32 × 35 × 0,0175 / 2,5
= (64 × 35 × 0,0175) / 2,5
= (2240 × 0,0175) / 2,5
= 39,2 / 2,5
= 15,68 V
En pourcentage : 15,68 / 230 × 100 = 6,82 %
Verdict : hors limite. Amorcer l'arc revient à peu près à court-circuiter l'électrode contre le métal, donc la chute bondit instantanément à 25-30 V. L'arc se met à vagabonder, le cordon sort de travers, plein de soufflures. Un pote a soudé dans son garage pendant six mois en râlant que « l'arc saute sans arrêt, la machine doit être pourrie ». J'ai jeté un œil — toujours le même 2,5 mm² sur 35 mètres. La voilà, la « machine pourrie » — elle était dans le câble.
Recommandation : 6 mm² cuivre. On recalcule : 2 × 32 × 35 × 0,0175 / 6 = 6,53 V = 2,84 %. De retour sous la limite, avec de la marge pour les pics de démarrage. Le câble coûte plus cher (le 6 mm² fait environ le double du prix au mètre du 2,5), mais c'est une fois pour toutes, et le poste arrête de cracher.

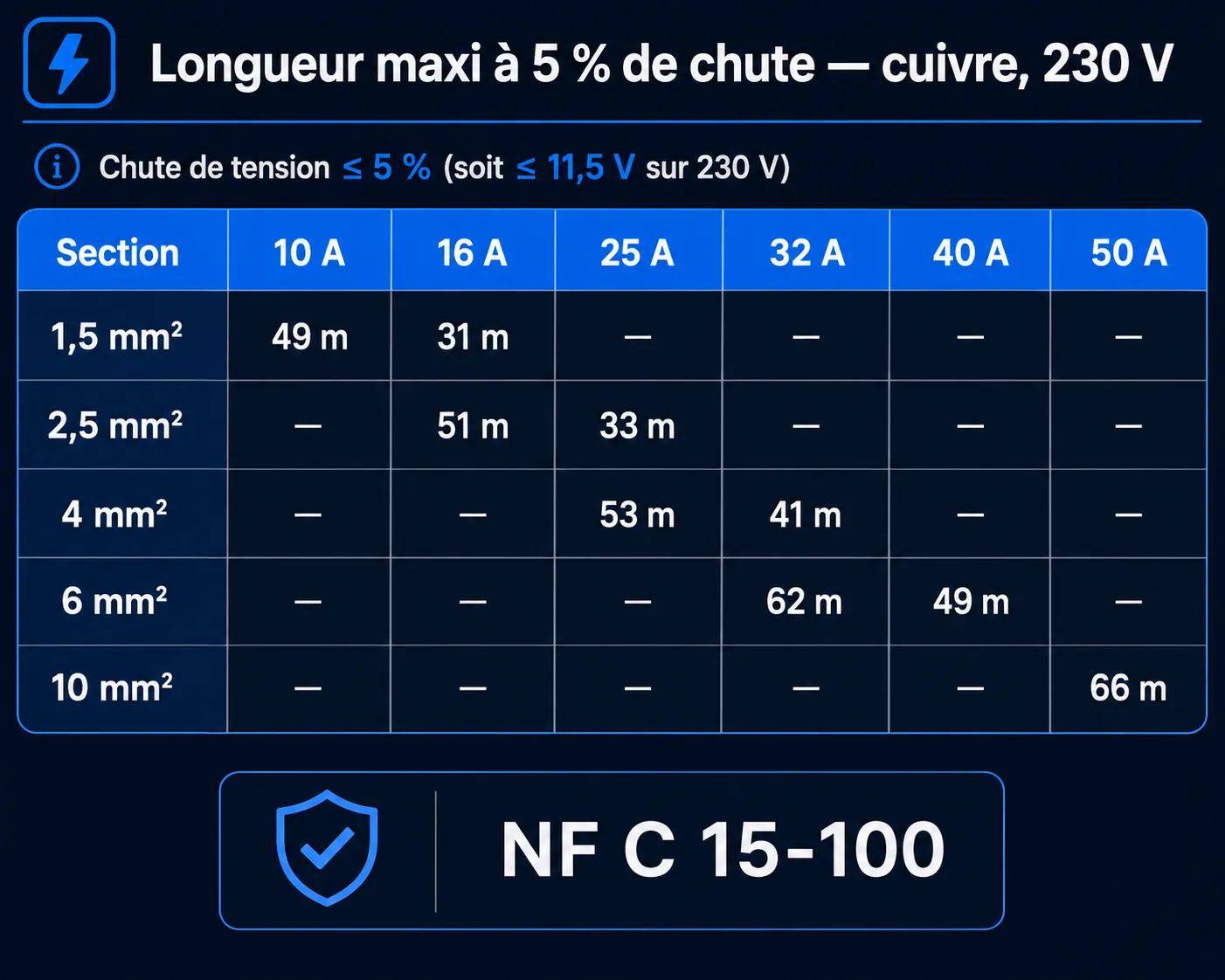

Aide-mémoire : longueur maxi à 5 % de chute (cuivre, 230 V)
Voici un aide-mémoire tout prêt. J'en imprime un que je garde près du tableau :
| Section | I = 10 A | I = 16 A | I = 25 A | I = 32 A | I = 40 A | I = 50 A |
|---|---|---|---|---|---|---|
| 1,5 mm² | 49 m | 31 m | — | — | — | — |
| 2,5 mm² | — | 51 m | 33 m | — | — | — |
| 4 mm² | — | — | 53 m | 41 m | — | — |
| 6 mm² | — | — | — | 62 m | 49 m | — |
| 10 mm² | — | — | — | — | — | 66 m |
Les tirets veulent dire que le câble ne peut pas porter ce courant à son intensité admissible, peu importe la chute. La règle : choisissez d'abord la section pour le courant avec le calculateur de section de câble, puis vérifiez la chute pour votre longueur. Si votre combinaison n'est pas dans le tableau, soit le câble est trop petit pour le courant, soit la longueur dépasse la limite — recalculez avec une section plus grosse.
La formule qui construit le tableau : L_max = ΔU × S / (2 × I × ρ), où ΔU = 11,5 V (5 % de 230 V) et ρ = 0,0175 pour le cuivre.

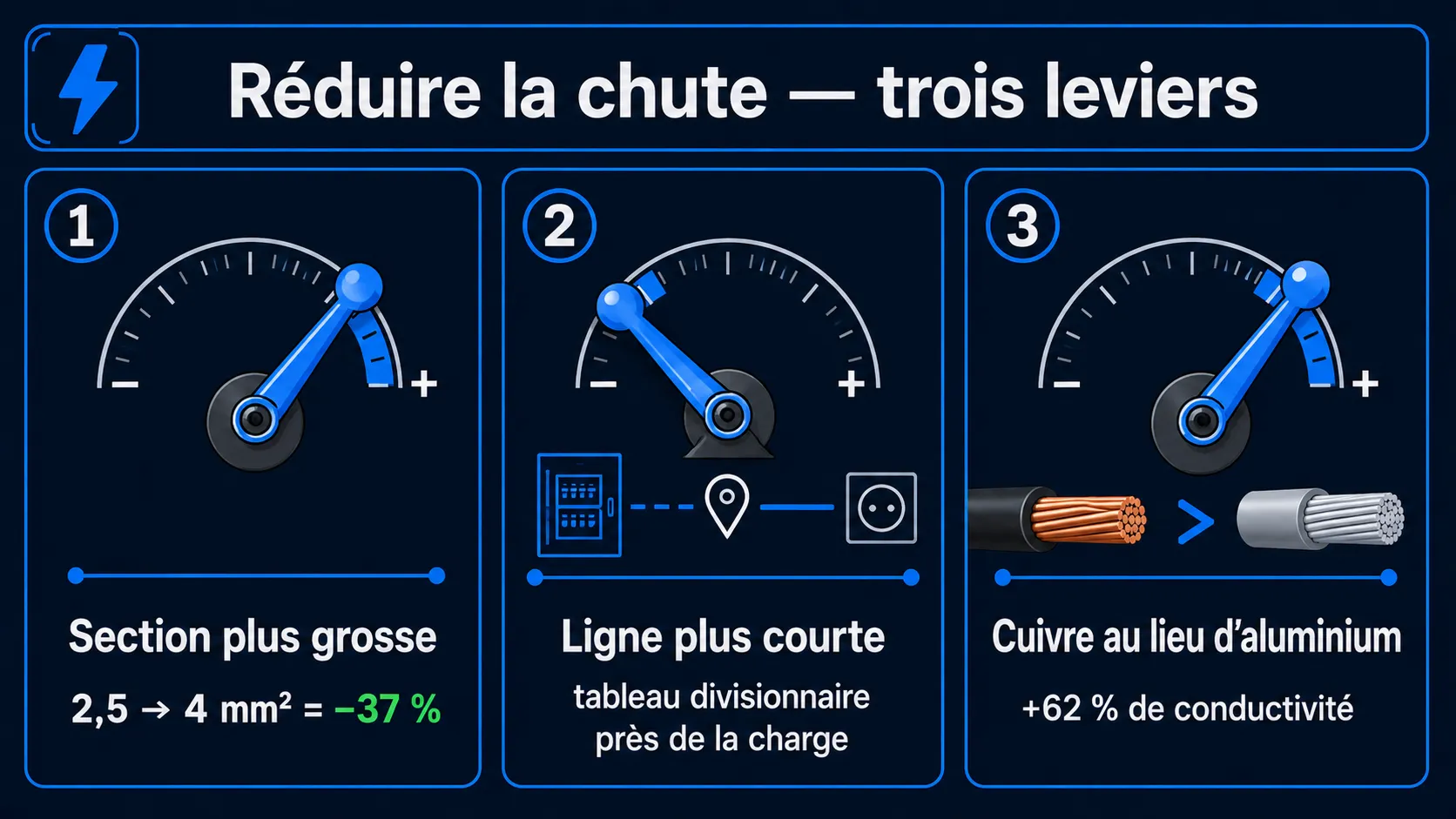

Comment réduire la chute — trois leviers
Vous avez calculé et c'est passé au-dessus de 5 % ? Il y a trois façons de corriger. Elles marchent ensemble — vous pouvez tirer un levier à fond, ou deux un peu. Le moins cher et le plus efficace, c'est le premier ; les autres sont des bonus.
Augmenter la section du câble
L'évidence. ΔU est inversement proportionnel à S, donc :
- 2,5 → 4 mm² : chute −37 %
- 2,5 → 6 mm² : chute −58 %
- 4 → 6 mm² : chute −33 %
Le surcoût de la section plus grosse, c'est quelques euros le mètre. Sur une ligne de 30 m, ça fait quelques dizaines d'euros, une fois pour toutes. Refaire plus tard — saigner le mur, arracher le câble, retirer, replâtrer, repeindre — coûte cinq à dix fois plus. D'où mon conseil constant : quand vous hésitez entre deux sections, prenez la plus grosse. C'est presque toujours moins cher que la reprise.
Raccourcir la ligne — un circuit dédié ou un tableau divisionnaire
Plutôt que de traîner un câble depuis le tableau principal à travers toute la maison, posez un petit tableau divisionnaire (un coffret de garage) plus près de la charge. Ou rapprochez le chauffe-eau de l'arrivée. Parfois, déplacer le tableau de cinq mètres bat le passage en 4 mm² au lieu de 2,5.
Un copain prévoyait 50 m vers le chauffage d'une dépendance. On a calculé — il lui fallait du 6 mm². J'ai proposé un petit tableau divisionnaire sur le mur de la dépendance, alimenté par une liaison en 4 mm², ne laissant que 8 m jusqu'au chauffage lui-même. C'est revenu moins cher au total, avec moins de saignées. Vous pouvez tout mettre à plat dans le configurateur ElectroBoard — il vous chiffre les pièces aussi.
Passer au cuivre (si c'est de l'aluminium)
L'aluminium a 1,6 fois la résistivité du cuivre (62 % de sa conductivité). Du 4 mm² alu, par la résistance, équivaut grosso modo à du 2,5 mm² cuivre. Donc une vieille ligne en 2,5 mm² alu se comporte, pour la chute de tension, comme du cuivre 1,5 mm² — ce qui explique qu'un vieux tableau à colonnes alu décroche dès qu'on lance deux gros appareils à la fois.
Passer de l'aluminium au cuivre réduit la chute d'environ 37 % à section égale. S'il y a du 2,5 mm² alu dans le mur, le remplacer par du 2,5 mm² cuivre revient à monter au 4 mm². Le cuivre, en plus, ne casse pas quand on le plie et ne flue pas sous la vis de la borne — la vieille malédiction de l'alu, où un an plus tard le contact s'oxyde, se desserre et se met à faire des arcs.
Où ça s'inscrit dans le reste du tableau
La chute de tension n'est qu'une pièce du puzzle. Il y a le disjoncteur, le différentiel, la section, la terre — tout ça fonctionne comme un seul système. Où regarder ensuite :
- Le disjoncteur ne voit pas la chute — il y a un guide dédié au choix d'un disjoncteur avec le tableau câble-vers-disjoncteur et pourquoi les courbes B, C et D comptent.
- Comment tout s'assemble dans le tableau d'un appartement — le pas-à-pas pour monter un tableau électrique de petit appartement propose un schéma prêt, une liste de pièces et un chiffrage.
La chute de tension, c'est le paramètre que le disjoncteur ne capte pas, que le compteur ne montre pas, et que l'appareil sent en premier. Vérifiez votre ligne dans le calculateur ou calculez-la avec la formule de cet article — trois minutes de votre temps peuvent sauver un chauffe-eau, une plaque ou un poste à souder.
Concevez votre tableau dans le configurateur ElectroBoard gratuit. Posez vos disjoncteurs, différentiels et câbles, et obtenez un schéma fini, une liste de pièces et un chiffrage. Calculez la chute de tension circuit par circuit avec le calculateur.
FAQ
En bref
Quatre choses. Je les passe en revue dans ma tête à chaque fois que je prévois une longue ligne.
Un. Le disjoncteur est aveugle à la chute de tension. Il compte des ampères, pas des volts. « Le disjoncteur tient » ne veut pas dire « la tension est bonne ». Paramètres différents, protections différentes, univers parallèles.
Deux. La formule est simple : ΔU = 2 × I × L × ρ / S en monophasé, et en triphasé on remplace le 2 par √3 (1,732). Résistivité : cuivre 0,0175, aluminium 0,028 Ω·mm²/m. Plafonds : 5 % (11,5 V à 230 V) pour les usages, 3 % (6,9 V) pour l'éclairage.
Trois. Quand vous avez dépassé la limite, il y a trois leviers : un conducteur plus gros (le remède le moins cher), une ligne plus courte (parfois déplacer le tableau ou poser un divisionnaire), du cuivre au lieu de l'aluminium (si c'est du vieux câblage). Ils marchent ensemble, alors combinez-les.
Et quatre. Ne devinez pas, calculez. Quelques minutes dans le calculateur ou avec un crayon vous épargnent une petite fortune en chauffe-eau ou plaque neufs, et une longue dispute avec un SAV. Appris à la dure, plus d'une fois.
