Spadek napięcia w przewodzie: kiedy 2,5 mm² to za mało
Spadek napięcia wyjaśniony prosto: wzór z rezystywnością, limity 3% i 5% wg PN-HD 60364, trzy policzone przykłady i jak naprawić długi obwód grubszym przekrojem zamiast stabilizatora.
Pralka w altanie na działce co drugie pranie przerywała grzanie. Właściciel przez pół roku wymieniał grzałki, dzwonił na serwis, kłócił się ze sklepem. Bez sensu. Pralka była zdrowa — winny był spadek napięcia w przewodzie. Przyjechałem z miernikiem i zmierzyłem napięcie prosto na zaciskach przy włączonej grzałce: ledwie 198 V. W rozdzielnicy — zdrowe 228. A między jednym a drugim 30 metrów przewodu 2,5 mm² i jeszcze pompa głębinowa, która ciągnęła wodę w tym samym czasie. Trasa zjadła trzydzieści kilka woltów, sterownik pralki zobaczył za niskie napięcie i zablokował grzanie. I to była cała "awaria".
Pamiętam tę robotę za każdym razem, gdy ktoś mówi „przecież bezpiecznik trzyma, więc co jeszcze może być nie tak?". Sporo może. Wyłącznik trzyma, bo liczy ampery, nie wolty. Twoją pralkę, bojler czy spawarkę ampery nie obchodzą w ogóle — liczy się tylko to, co dociera na zacisk. A kiedy ciągniesz cienką żyłę na duży dystans, na zacisku jest już zupełnie co innego, niż wyszło z rozdzielnicy.
Opowiem wszystko, co warto wiedzieć: czym jest spadek napięcia i dlaczego go nie widać, wzory dla jednej fazy, trzech faz i prądu stałego, limity wg PN-HD 60364, trzy policzone przykłady, które łapią większość realnych sytuacji, gotową ściągę „maksymalna długość przy 5%" oraz trzy sposoby naprawy, gdy wyjdą brzydkie liczby.
Czym jest spadek napięcia i dlaczego go nie widać

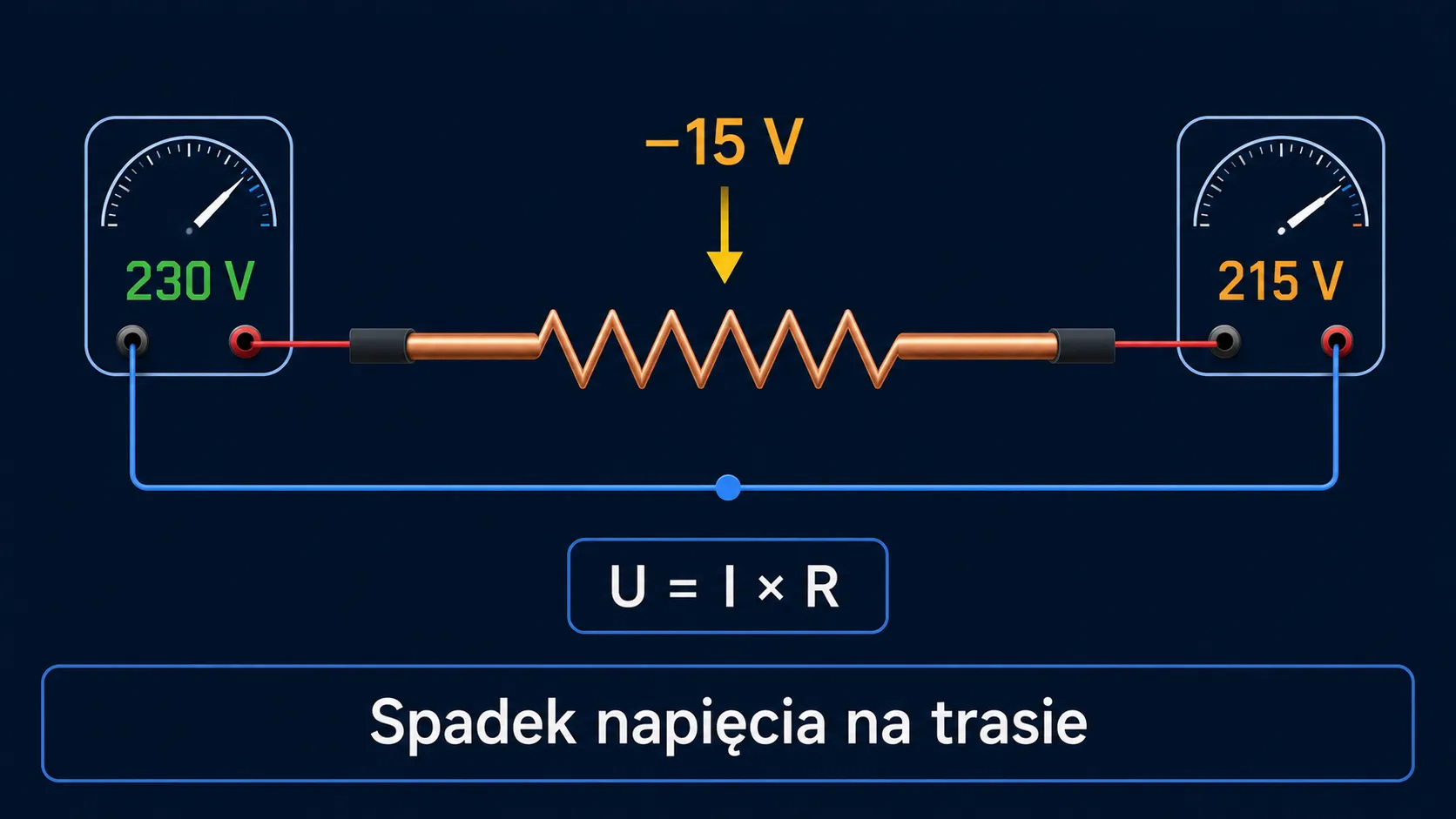

Przewód to rezystor. Długi i giętki, ale rezystor. Im grubszy i krótszy, tym mniej stawia oporu prądowi. Prawo Ohma ujmuje to krótko — U = I × R: przy tym samym prądzie większy opór oznacza więcej woltów, które „rozpuszczają się" w samej żyle, zamiast dotrzeć do odbiornika. I to cała fizyka. Pozostaje pytanie o liczby: ile dokładnie się rozpuszcza i czy sprzęt na końcu to zauważy.
Dlaczego wyłącznik B16 trzyma — a problem jest
Wyłącznik nadprądowy to elektromagnes plus kawałek bimetalu. Odpuszcza, gdy prąd przekroczy jego wartość znamionową, na przykład 16 amperów. Tyle. Nie ma w środku żadnego czujnika napięcia. Dlatego sytuacja „napięcie na dalekim gniazdku spadło do 195 V, a prąd to 13 A" dla niego po prostu nie istnieje: 13 amperów to mniej niż 16, więc wszystko gra, nie ma po co klikać.
Pokażę na liczbach. Żyła 2,5 mm² miedź, 30 metrów, obciążenie 16 A, sieć 230 V. Podstawiamy do wzoru (o nim za chwilę): ΔU = 2 × 16 × 30 × 0,0175 / 2,5 ≈ 6,7 V. To poniżej 3% — formalnie w porządku. A wyłącznik nawet nie drgnie przez cały ten czas; możesz stracić dziesięć woltów albo dwadzieścia, a on będzie tkwił jak kamień, bo prąd nie wychodzi z pasma, które pilnuje. Kalkulator doboru wyłącznika dobierze właściwy nominał do twojego przewodu, ale woltów na końcu trasy nie pokaże — to osobne zadanie.
Drobiazg dla pedantów. Sieć w Polsce ma napięcie znamionowe 230 V jednofazowo — od dawna zharmonizowane z normą europejską EN 50160 — choć w praktyce w gniazdku zmierzysz gdzieś od 215 do 235 V. Wszystkie liczby w tym artykule liczę od 230 V, bo to wybór ostrożny i zostawia trochę więcej zapasu.
Wniosek jest prosty. Wyłącznik i spadek napięcia to dwa równoległe światy. Pierwszy chroni miedź przed przegrzaniem. Drugiego nie złapie nikt poza tobą i kalkulatorem. Chcesz wiedzieć, ile naprawdę jest na zacisku? Albo policz ze wzoru, albo zmierz miernikiem pod obciążeniem. Trzeciej drogi nie ma.
Jak spadek napięcia psuje sprzęt — przypadki z życia
Teraz to, co naprawdę boli. Spadek napięcia to nie abstrakcyjna liczba w kalkulatorze. To konkretne błędy na pralce, klimatyzatorze, spawarce. Oto lista objawów, po których rozpoznaję problem, zanim jeszcze dojadę na miejsce.
Pralka trafiła „na stół" do klienta. „Bosch przerywa grzanie, dwóch serwisantów wymieniało już grzałkę i dalej to samo." Przywiozłem swój miernik. Zmierzyłem napięcie na zaciskach grzałki przy włączonym grzaniu — 198 V. W rozdzielnicy — 228. Przewód to jakieś 25 metrów 1,5 mm² (na pralkę!) zatopione w wylewce. Pralka całkiem zdrowa, sterownik po prostu widzi za niskie napięcie i blokuje grzanie, bo grzanie przy obniżonym napięciu może mu zaszkodzić. Pociągnęliśmy osobny obwód 2,5 mm² i Bosch przestał płakać.
Lampy LED to osobna historia. Kolega kupił tanich opraw do garażu i powiesił je na 1,5 mm² na czterdziestu metrach. Dzwoni: „migają". Klasyka. Zmierzyłem 205 V na oprawie przy trzech zapalonych lampach. Tani driver LED nie utrzymuje stabilnego prądu wyjściowego przy chwiejnym napięciu, więc zaczyna skokowo regulować jasność. I masz „miganie", po którym pół godziny później boli głowa. Dobre drivery — Philips, Osram i podobne — pracują spokojnie w zakresie 180–260 V, ale i one potrafią zacząć migać, gdy napięcie spadnie poniżej mniej więcej 207 V.
Klimatyzator inwerterowy na balkonie to nasz stały pacjent. Wystartował, popracował 5 minut, wpadł w błąd (E5/F4/H6, zależnie od marki). Właściciel pewny, że „mało czynnika" albo „padła płyta". Przyjeżdżasz, mierzysz — na jednostce zewnętrznej 188 V przy pracującej sprężarce. Inwerterowe klimatyzatory przy napięciu w okolicy 180–200 V (dokładny próg zależy od marki — Daikin trzyma dłużej, Gree często poddaje się pierwszy) wpadają w zabezpieczenie i zatrzymują sprężarkę, inaczej spaliłaby się płyta. Kalkulator spadku napięcia pokazałby to w 30 sekund — ale klient najpierw poszedł do serwisu.
Lodówka jest najbardziej podstępna. Prąd rozruchowy sprężarki to pięć do siedmiu razy więcej niż prąd roboczy. Urządzenie, które normalnie ciągnie 1,5 A, w chwili startu łapie 8–10 A na pierwsze sto milisekund. Na cienkiej, długiej trasie to chwilowy spadek o jakieś 25 V dokładnie w tym momencie. Wszystko inne na obwodzie widzi szarpnięcie: komputer się restartuje, router gubi Wi-Fi, mruga zegar na mikrofalówce. Klasyczna skarga „mam skoki w sieci" — a często to własna lodówka, gadająca przez za cienką żyłę.
Spawarka inwerterowa to mój faworyt. Gość spawał bramę w garażu — przewód 2,5 mm², 35 metrów. Zapala łuk, prąd rozruchowy skacze do 30–40 A, napięcie na elektrodzie nurkuje do 175 V. Spoina wychodzi jak po pijaku. Obwinia urządzenie. A winny był kabel: dla piku 32 A na 35 m trzeba 6 mm², nie 2,5.
Wniosek prosty: wyłącznik nie zobaczy nic z tego. Sprzęt zobaczy wszystko i powie ci o tym kodem błędu albo zepsutą spoiną. Zanim pociągniesz żyłę na 30 metrów i więcej — policz straty. Albo od razu weź o rozmiar grubszy przewód, nawet jeśli cieńszy przechodzi po prądzie. Dopłata jest groszowa, a problemy tysiączne.

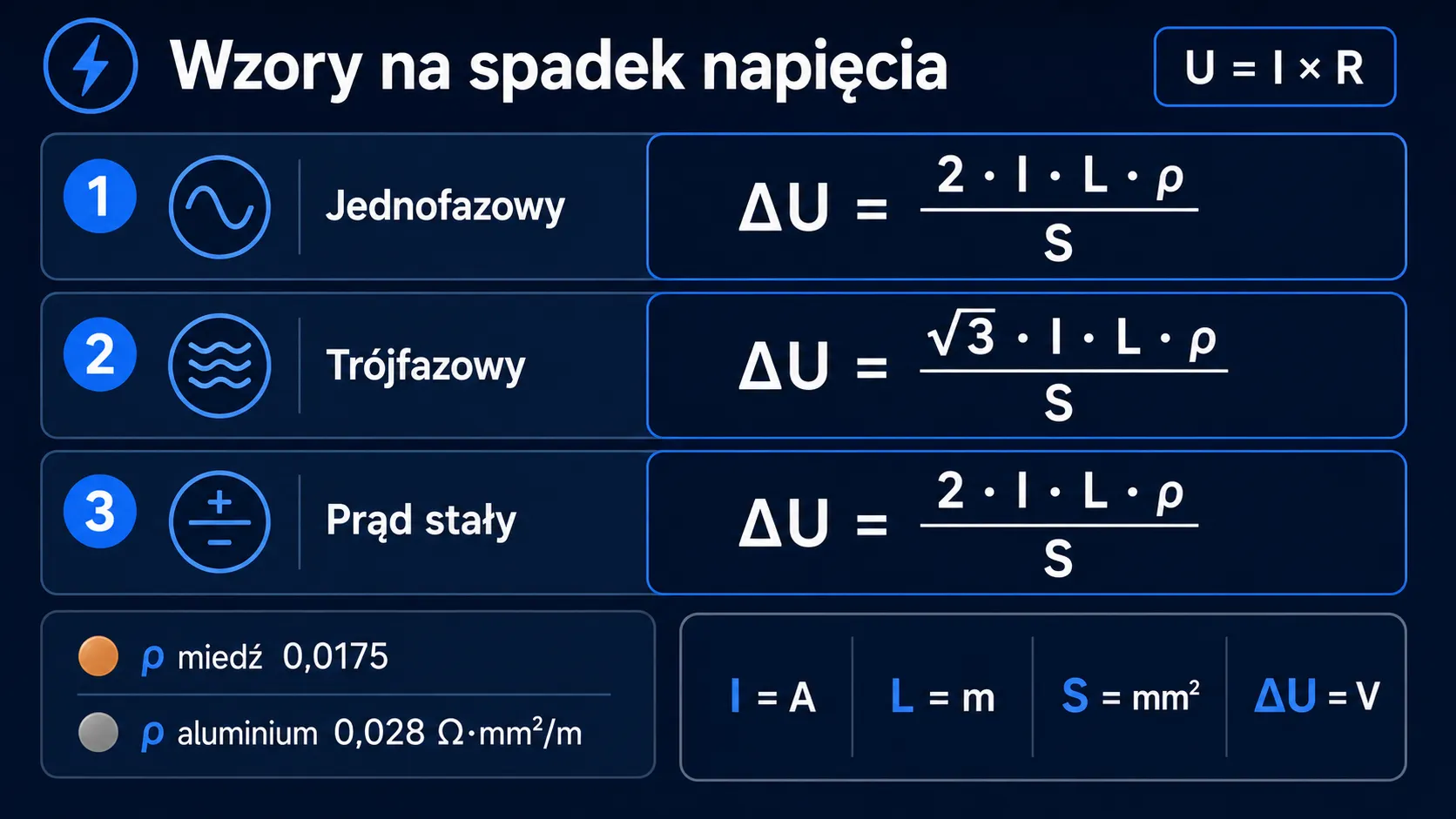

Wzór — policzysz w trzy minuty
Kalkulator jest wygodny, ale wzór to 30 sekund i naprawdę widzisz, DLACZEGO żyła siada, zamiast wyciągać liczbę z powietrza. Są trzy odmiany — jednofazowa, trójfazowa, DC. Logika ta sama, inny współczynnik. Nie chce ci się liczyć ręcznie? Masz kalkulator spadku napięcia. Ale czytaj dalej — zrozumiesz, czemu 2,5 mm² na 30 metrach jest graniczne dla czajnika, a dla bojlera to katastrofa.
Sieć jednofazowa — wzór podstawowy
Oto on: ΔU = (2 × I × L × ρ) / S
Rozbiór:
- ΔU — spadek napięcia, w woltach
- I — prąd obciążenia, w amperach
- L — długość trasy w jedną stronę, w metrach (NIE tam i z powrotem!)
- ρ — rezystywność materiału: miedź 0,0175 / aluminium 0,028 Ω·mm²/m
- S — przekrój żyły, w mm²
Policzony przykład. U mnie w domu jest 30 metrów od rozdzielnicy do kuchni, YDYp 3×2,5 mm², na końcu czajnik 2 kW. Prąd: 2000 / 230 = 8,7 A. Podstawiamy: 2 × 8,7 × 30 × 0,0175 / 2,5 = 3,65 V. W procentach: 3,65 / 230 = 1,6%. W porządku — czajnik gotuje jak należy i nikt się nie denerwuje.
A teraz zamiast czajnika bojler 3,5 kW. Prąd 3500 / 230 = 15,2 A, podstawiamy: 2 × 15,2 × 30 × 0,0175 / 2,5 = 6,4 V = 2,8%. Na zaciskach grzałki masz już 223,6 V zamiast 230. Nie tragedia, ale włącz coś jeszcze mocnego obok i przeskakujesz linię 5%. A realna moc bojlera spada z kwadratem napięcia. Zapamiętaj wzór — to 30 sekund, które oszczędzą ci pół roku nerwów.
Sieć trójfazowa — skąd √3
Dla trzech faz wzór wygląda tak: ΔU = (√3 × I × L × ρ) / S, gdzie √3 ≈ 1,732. Ta sama logika, inny współczynnik.
Czemu nie 2, jak w jednej fazie? Bo przy obciążeniu symetrycznym prąd wraca nie przez neutralny, tylko przez pozostałe fazy, każda przesunięta o 120°. Z grubsza: jednofazowo masz drogę tam i drogę z powrotem (stąd 2). Trójfazowo droga powrotna jest „rozsmarowana" po sąsiednich fazach, z częściową kompensacją. Matematyka sinusoid daje dokładnie √3.
Przykład z życia: trójfazowy bojler 12 kW, po 4 kW na fazę. Prąd na fazę 4000 / 230 = 17,4 A. Długość 25 m, przewód 4 mm². Spadek: 1,732 × 17,4 × 25 × 0,0175 / 4 = 3,3 V. Wobec napięcia międzyfazowego 400 V to 0,8%. Dlatego trójfaza zawsze wygrywa przy mocnych odbiornikach — przy tej samej mocy łącznej prąd na fazę jest trzykrotnie mniejszy, a do tego niższy współczynnik. Jeśli masz przyłącze trójfazowe, sprawdź, czy obciążenie rozłożone jest równo na fazy w bilansie faz, bo skos na jedną fazę oddaje całą tę przewagę z powrotem.
Prąd stały — dla inwerterów i 12 V
Wzór taki sam jak jednofazowy: ΔU = (2 × I × L × ρ) / S. Dwójka też tu jest — plus i minus, dwa przewody, opór się podwaja.
Pułapka tkwi gdzie indziej: w DC napięcie jest niskie. Inwerter na 12 V, obciążenie 1 kW. Prąd: 1000 / 12 = 83 A. Nie pomyłka — osiemdziesiąt trzy. Kabel 6 mm² na 5 metrach. Spadek: 2 × 83 × 5 × 0,0175 / 6 = 2,4 V. Wydaje się grosze, a to 20% z 12 V — inwerter piszczy i się wyłącza. Stąd zasada dla niskonapięciowych układów DC (12–48 V): przekrój ma być dwa, trzy razy większy niż porównywalny kabel 230 V AC — nie dlatego, że „DC kontra AC" (opór kabla jest identyczny), tylko dlatego, że przy tej samej mocy prąd jest dziesięć, dwadzieścia razy wyższy. Chińskie schematy do tego sprzętu często podają przekroje w AWG — przelicz na mm² konwerterem AWG.
Drobiazgi warte zrozumienia — rezystywność i współczynniki
Dwie rzeczy, które ludzie mylą. Pierwsza — czemu miedź i aluminium zachowują się tak różnie. Druga — skąd we wzorach biorą się dwójka i pierwiastek z trzech. Szybko.

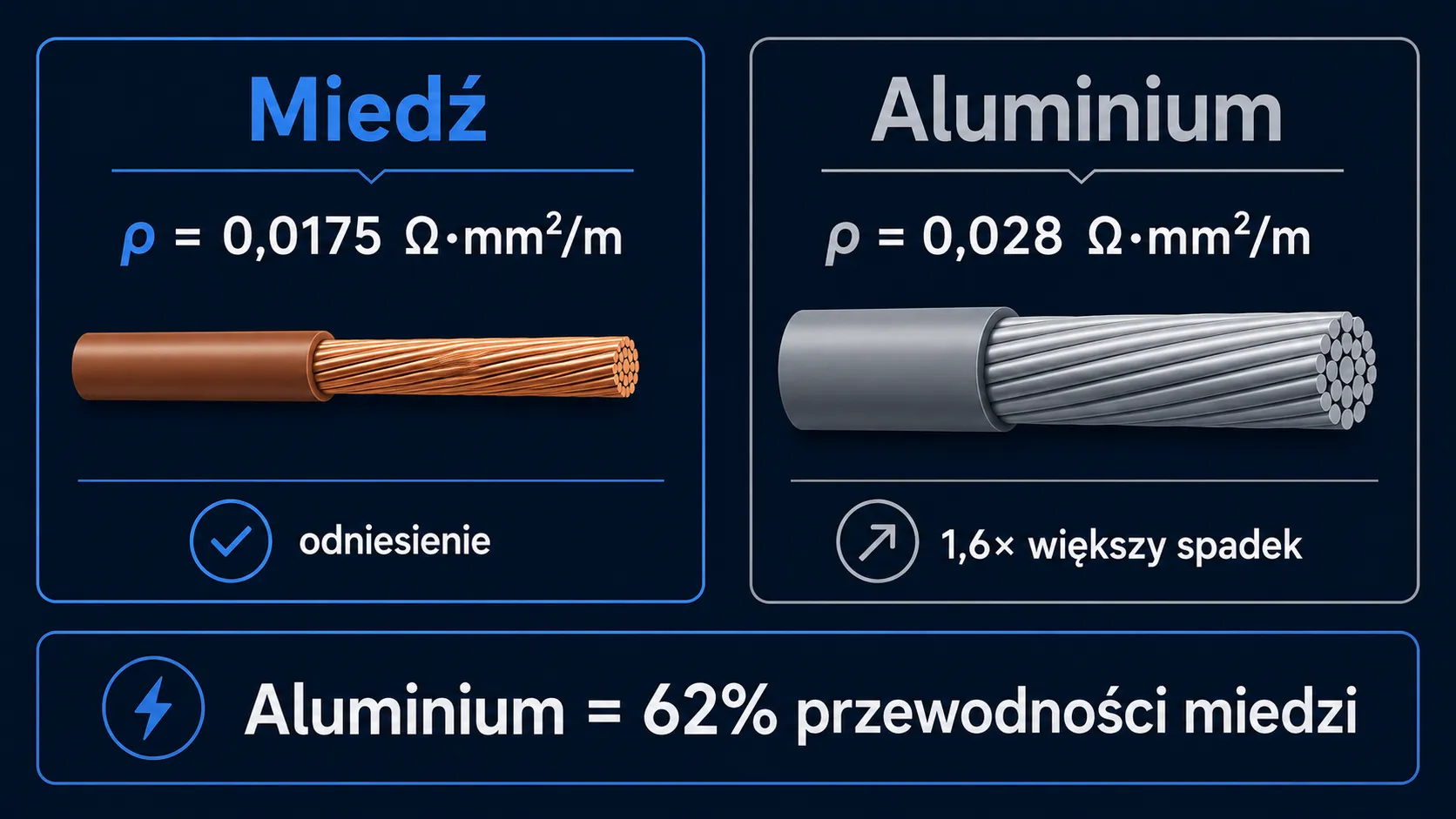

Rezystywność — miedź kontra aluminium
Liczby są proste:
- Miedź: ρ = 0,0175 Ω·mm²/m
- Aluminium: ρ = 0,028 Ω·mm²/m
Aluminium ma 1,6 raza większą rezystywność od miedzi — około 62% jej przewodności (czyli mniej więcej 37% gorzej). W praktyce: kabel aluminiowy tego samego przekroju daje 1,6 raza większy spadek napięcia niż miedziany. Inaczej mówiąc — żeby dorównać miedzi, aluminium musi być o półtora rozmiaru grubsze. W polskich domach to dziś głównie teoria — mieszkania ciągnie się miedzianym YDYp, a aluminium spotkasz najwyżej na starym WLZ-cie albo w długim zasilaniu do budynku gospodarczego. Ale tam, gdzie się pojawia, matematyka gryzie.
Przypadek z życia: znajomy pociągnął AL 2×4 mm² na 40 m do sauny. Grzałka 3 kW, prąd 13,6 A. Spadek: 2 × 13,6 × 40 × 0,028 / 4 = 7,6 V (3,3%). Saunie grzanie do temperatury zajmowało 15 minut zamiast 10. I to z nowym kablem — po dekadzie aluminium pod śrubą zacisku utlenia się i opór rośnie jeszcze o 20–30%.
Słowo o temperaturze: opór rośnie z nagrzaniem, z grubsza +0,4% na każdy stopień. W ścianie (25–35°C) można to pominąć. Ale jeśli ciągniesz kabel po rozgrzanym poddaszu, gdzie jest 60°C — dorzuć jakieś 15% zapasu do wyliczonego spadku.
Dlaczego 2 i dlaczego √3 — na palcach
Dwójka w jednej fazie to czysta arytmetyka. Prąd biegnie tam po fazie i wraca po neutralnym — dwa przewody, dwa razy długość oporu. Gdybyś zmierzył miernikiem opór kabla od zacisku do zacisku, odczytałbyś podwojoną wartość względem pojedynczej żyły tej samej długości.
√3 w trzech fazach to już sinusoidy. Wyobraź sobie trzy z nich, przesunięte o 120°. Gdy jedna faza jest w szczycie, dwie pozostałe są w połowie cyklu i częściowo „ściągają" prąd z powrotem przez siebie. Całka po okresie daje dokładnie √3. Nie musisz pamiętać dlaczego — wystarczy CO: dla trzech faz mnożysz przez 1,732 zamiast przez 2. Reszta bez zmian.
Ile wolno stracić — limity wg PN-HD 60364
3% na oświetlenie, 5% na resztę. Jeśli chcesz wersję krótką, to całość. Teraz dłuższa: skąd te liczby, gdzie są haczyki i czemu oświetlenie ma osobną, ostrzejszą linię. To wartości, do których projektuje się instalację, i progi, poniżej których sprzęt pracuje stabilnie, a powyżej zaczynają się dziwactwa — lampy migają, bojler niedogrzewa, spawarka nie trzyma łuku.
PN-HD 60364-5-52 — polska norma
Polskie odpowiedniki normy IEC ujmują to w arkuszu PN-HD 60364-5-52 (dobór i montaż oprzewodowania), wspartym normą planowania instalacji mieszkaniowych N SEP-E-002: spadek napięcia od złącza / początku instalacji do najdalszego punktu odbioru nie powinien przekraczać przyjętej w praktyce projektowej wartości — zwykle podaje się 3% dla oświetlenia i 5% dla pozostałych obwodów napięcia znamionowego 230 V. „Początek instalacji" ma znaczenie — liczy się od miejsca, gdzie zasilanie wchodzi do budynku (złącze / rozdzielnica), nie od ulicy.
Przełóżmy procenty na wolty, żeby łatwo nosić w głowie:
- 5% z 230 V = 11,5 V → na końcu trasy nie powinno spaść poniżej 218,5 V pod obciążeniem. To limit dla gniazd, bojlera, kuchenki.
- 3% z 230 V = 6,9 V → oświetlenie nie powinno spaść poniżej 223,1 V. Ostrzej, i to celowo.
Słowo dla pedantów: te 3%/5% to przyjęty cel projektowy i powszechna praktyka inżynierska, a nie sztywna granica „zalicza/nie zalicza" wpisana literą w przepis. Ale to wartość, do której projektuje każdy polski elektryk, i ta, której rzetelny odbiór instalacji oczekuje. Traktuj to jak sufit.
Czemu oświetlenie jest ostrzejsze
Drivery LED są delikatne. Tani driver, postawiony przed spadkiem większym niż kilka woltów, zaczyna szukać jasności, bo nie utrzymuje stabilnego prądu wyjściowego. To jest właśnie miganie. Widziałem kiedyś biuro, w którym cały sufit „tańczył" — okazało się, że to 4% spadku na oświetleniu (1,5 mm² na 50 metrów). Przeciągnęli na 2,5 mm² i dyskoteka się skończyła.
To nie jest europejskie czepialstwo. Świetlówki nigdy nie lubiły spadków, a LED-y lubią je jeszcze mniej. Dlatego ostrzejsze 3% na oświetlenie to realna potrzeba, a nie zbędna formalność. Najbardziej liczy się w kuchni albo w salonie z aneksem, gdzie miganie masz wprost przed oczami i potrafi solidnie wkurzyć.
Co to daje w woltach dla naszej sieci
Limity obok siebie:
| Limit | Napięcie bazowe | Dopuszczalny spadek |
|---|---|---|
| 5% (PN-HD, gniazda/siła) | 230 V | 11,5 V |
| 3% (PN-HD, oświetlenie) | 230 V | 6,9 V |
| 6% (IEC 60364, sieć prywatna) | 230 V | 13,8 V |
Ostatni wiersz to ogólna wartość z IEC 60364 dla sieci prywatnej — agregat albo układ off-grid na odludziu, gdzie limity są łagodniejsze (6% oświetlenie / 8% reszta), bo masz na własność cały łańcuch od źródła do gniazda. Dla wszystkiego, co zasila publiczna sieć, trzymaj się 3% i 5%. Na końcu trasy, przy szczytowym obciążeniu, chcesz utrzymać co najmniej:
- Gniazda / siła: minimum 218,5 V
- Oświetlenie: minimum 223,1 V
Spadnie niżej i sprzęt zaczyna gadać. Bojler potrafi niedogrzewać albo wyłączyć się poniżej około 200 V (dokładny próg zależy od modelu). Przepływowy podgrzewacz daje letnią wodę albo wybija zabezpieczenie termiczne. Pralka blokuje cykl grzania. Każdy z tych objawów czyta się jako „sprzęt zepsuty", a naprawdę przewód jest za cienki albo trasa za długa.

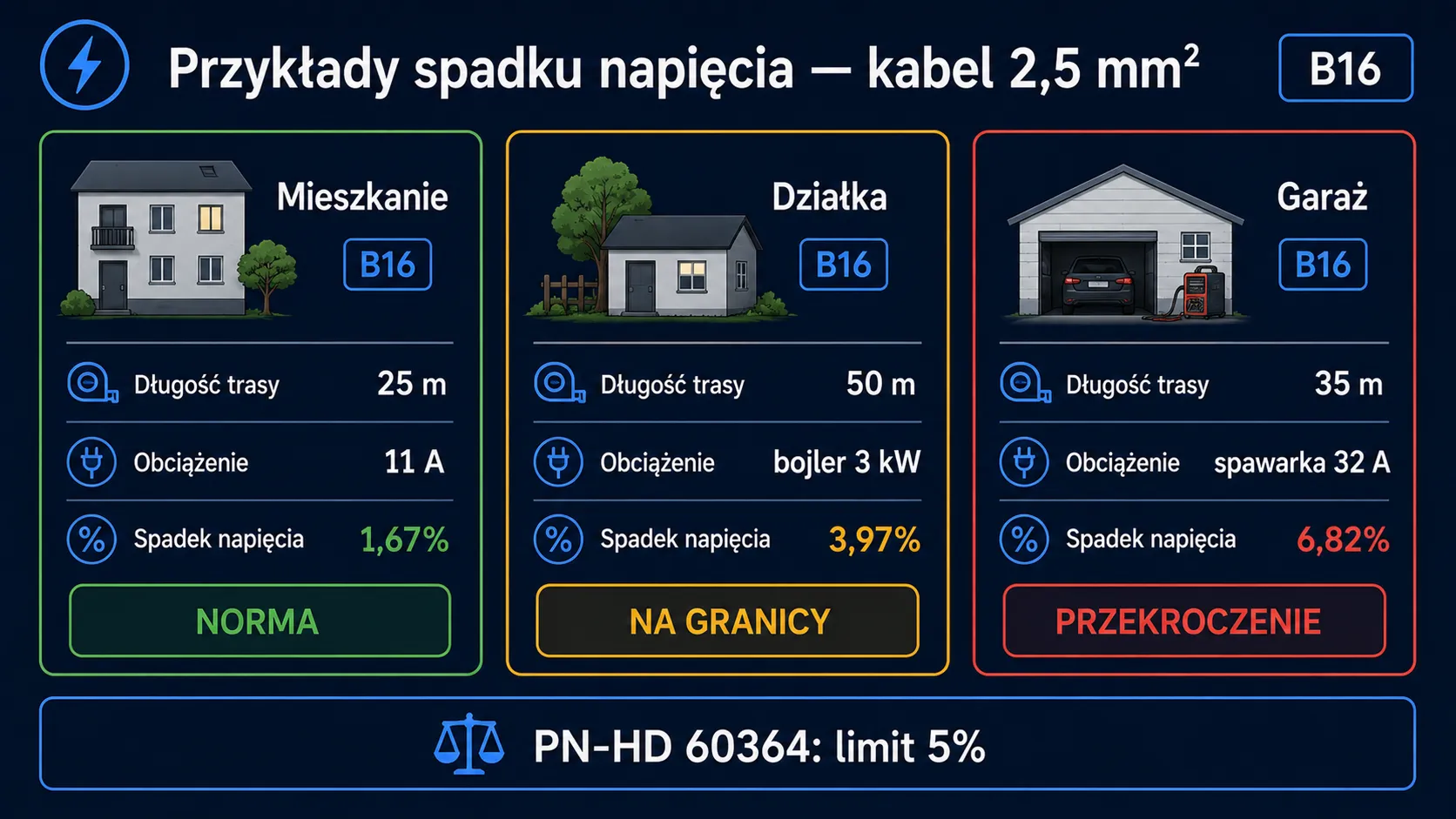

Trzy przykłady z życia — liczymy razem
Teoria teorią. Teraz trzy typowe roboty, które przyjdą z twoim domem. Bierzemy wzór, podstawiamy twoje liczby, czytamy werdykt. Te trzy łapią większość realnych sytuacji: krótki obwód w mieszkaniu — wszystko gra; średnia trasa do altany — na granicy; długa pod mocnym obciążeniem — katastrofa. Bierz kalkulator i licz ze mną. Jedziemy.
Mieszkanie — 25 m do pralki, 2,5 mm², 11 A
Dane: I = 11 A (pralka 2,4 kW), L = 25 m, S = 2,5 mm² miedź, U = 230 V.
Obliczenie:
ΔU = 2 × 11 × 25 × 0,0175 / 2,5
= (22 × 25 × 0,0175) / 2,5
= (550 × 0,0175) / 2,5
= 9,625 / 2,5
= 3,85 V
W procentach: 3,85 / 230 × 100 = 1,67%
Werdykt: norma. Na zaciskach pralki wciąż 226 V — niczego nie zauważy. To codzienny przypadek w mieszkaniu. Robiłem dziesiątki rozdzielnic ze zwykłym 2,5 mm² na 25–30 m i ani razu nie musiałem wymieniać przewodu z powodu strat. Jeśli twoje mieszkanie jest w promieniu 30 metrów od rozdzielnicy, a gniazda są na 2,5 mm² — śpij spokojnie, masz wygodny zapas pod limitem.
Działka — 50 m, bojler 3 kW, 2,5 mm²
Co mamy: P = 3000 W, czyli I = 3000 / 230 = 13,04 A, L = 50 m, S = 2,5 mm² miedź.
Liczymy:
ΔU = 2 × 13,04 × 50 × 0,0175 / 2,5
= (26,08 × 50 × 0,0175) / 2,5
= (1304 × 0,0175) / 2,5
= 22,82 / 2,5
= 9,13 V
W procentach do 230 V: 9,13 / 230 × 100 = 3,97%
Werdykt: na granicy. Formalnie przechodzi (3,97 < 5%), ale zapasu zero. Rozruch grzałki dokłada jeszcze jakieś 20% i jesteś za czerwoną linią. To nasz przypadek z pralką z początku artykułu: 30–50 m 2,5 mm² plus pompa pracująca w tym samym czasie i spadek wyskakuje ponad 5%. Bojler zaczyna przerywać grzanie i przez tydzień chodzi niedogrzany, zanim ktoś się połapie.
Zalecenie: weź 4 mm². Przeliczenie: 2 × 13,6 × 50 × 0,0175 / 4 = 5,95 V = 2,6%. Zapas dwukrotny. Dopłata za grubszy kabel na 50 m to mniej więcej 100–200 zł (kilka złotych za metr, zależnie od sklepu i marki — wartość szacunkowa) — taniej niż przerabiać, gdy wszystko będzie już w ścianie. Długą trasę pod ziemią do budynku gospodarczego i tak zwykle ciągnie się kablem ziemnym YKY, dobranym tak samo.
Długie trasy (40 m i więcej) do altany czy garażu, zasilające mocny odbiornik — bojler, pompę, podgrzewacz — licz spadek ZAWSZE. W mieszkaniu prawie zawsze jest dobrze, na długiej trasie na zewnątrz często bywa na granicy.
Garaż — 35 m, spawarka inwerterowa, pik 32 A, 2,5 mm²
Dane wejściowe: I = 32 A (pik przy zapalaniu łuku), L = 35 m, S = 2,5 mm² miedź.
Podstawiamy:
ΔU = 2 × 32 × 35 × 0,0175 / 2,5
= (64 × 35 × 0,0175) / 2,5
= (2240 × 0,0175) / 2,5
= 39,2 / 2,5
= 15,68 V
W procentach: 15,68 / 230 × 100 = 6,82%
Werdykt: przekroczenie normy. Zapalanie łuku to praktycznie zwarcie elektrody o metal, więc spadek skacze błyskawicznie do 25–30 V. Łuk zaczyna tańczyć, spoina wychodzi krzywa, pełna kraterów. Znajomy spawał w garażu pół roku, narzekając, że „łuk skacze, pewnie kiepskie urządzenie". Zajrzałem — ten sam 2,5 mm² na 35 metrów. I to było całe „kiepskie urządzenie" — siedziało w kablu.
Zalecenie: 6 mm² miedź. Przeliczenie: 2 × 32 × 35 × 0,0175 / 6 = 6,53 V = 2,84%. Z powrotem w normie, z zapasem na skoki rozruchowe. Kabel droższy (6 mm² kosztuje za metr mniej więcej dwa razy tyle co 2,5), ale to wydatek jednorazowy, a spawarka przestaje pluć odpryskami.

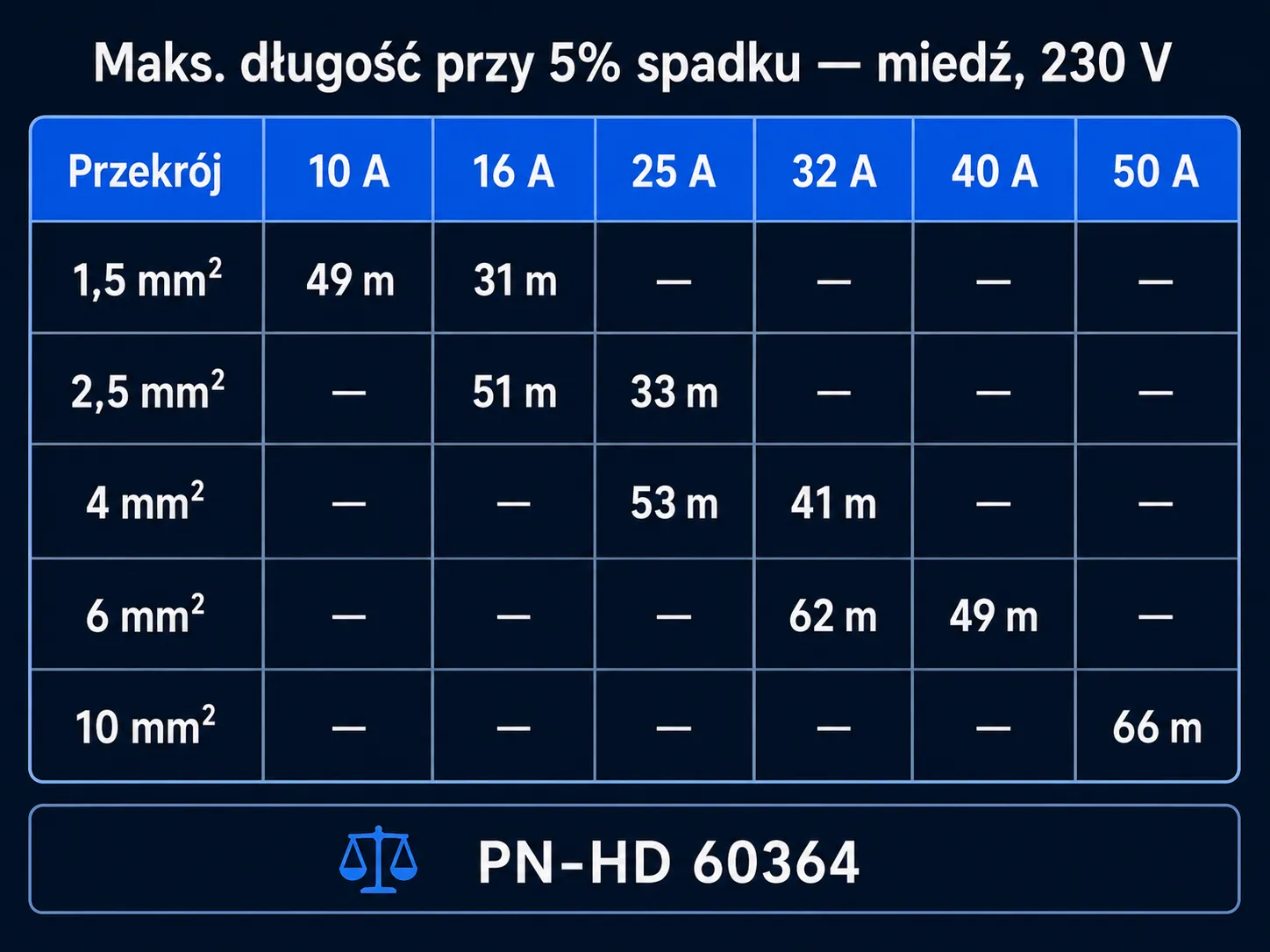

Ściąga: maksymalna długość przewodu przy 5% spadku (miedź, 230 V)
Oto gotowa ściąga. Drukuję ją sobie i trzymam pod ręką przy rozdzielnicy:
| Przekrój | I = 10 A | I = 16 A | I = 25 A | I = 32 A | I = 40 A | I = 50 A |
|---|---|---|---|---|---|---|
| 1,5 mm² | 49 m | 31 m | — | — | — | — |
| 2,5 mm² | — | 51 m | 33 m | — | — | — |
| 4 mm² | — | — | 53 m | 41 m | — | — |
| 6 mm² | — | — | — | 62 m | 49 m | — |
| 10 mm² | — | — | — | — | — | 66 m |
Myślniki oznaczają, że przekrój nie udźwignie takiego prądu po obciążalności (po grzaniu), niezależnie od spadku. Zasada: najpierw dobierz przekrój pod prąd kalkulatorem doboru przekroju, potem sprawdź spadek dla swojej długości. Jeśli twojej kombinacji nie ma w tabeli — albo przekrój jest za mały po prądzie, albo długość poza normą. Przelicz z grubszym przekrojem.
Wzór, którym zbudowano tabelę: L_max = ΔU × S / (2 × I × ρ), gdzie ΔU = 11,5 V (5% z 230 V), a ρ = 0,0175 dla miedzi.

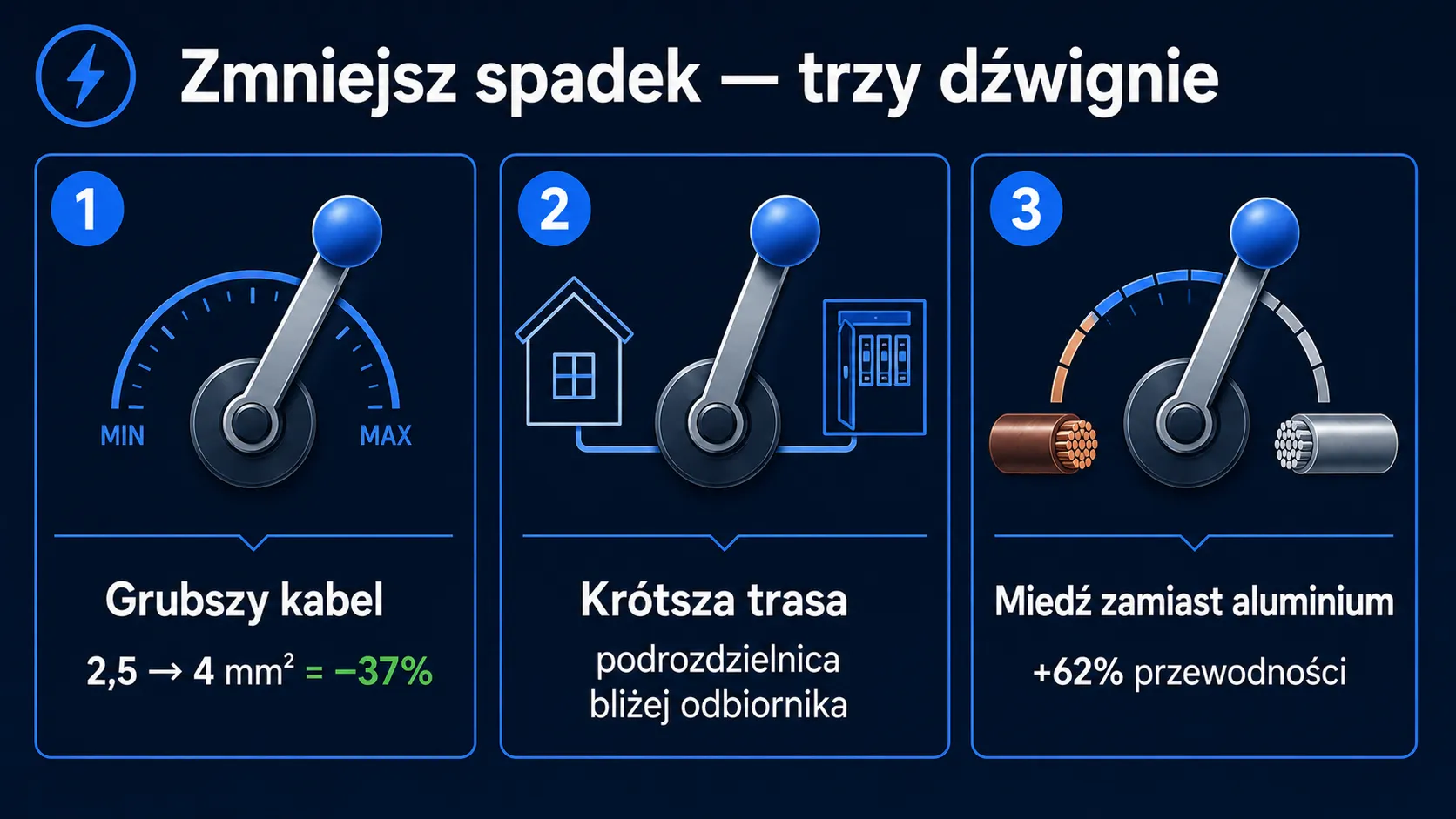

Jak zmniejszyć spadek — trzy dźwignie
Policzyłeś i wyszło ponad 5%? Są trzy sposoby, żeby to naprawić. Działają razem — możesz pociągnąć jedną dźwignię mocno albo dwie po trochu. Najtańsza i najskuteczniejsza jest pierwsza, reszta to dodatek.
Zwiększyć przekrój kabla
Oczywiste. ΔU jest odwrotnie proporcjonalne do S, więc:
- z 2,5 → 4 mm²: spadek −37%
- z 2,5 → 6 mm²: spadek −58%
- z 4 → 6 mm²: spadek −33%
Dopłata za grubszy rozmiar to kilka złotych za metr. Na trasie 30 m wychodzi raptem kilkadziesiąt złotych, jednorazowo. Przerabianie później — kucie ściany, zrywanie kabla, ponowne ciągnięcie, gładzenie, malowanie — kosztuje pięć, dziesięć razy tyle. Stąd moja stała rada: kiedy wahasz się między dwoma rozmiarami, bierz grubszy. Prawie zawsze jest taniej niż poprawka.
Skrócić trasę — osobny obwód albo podrozdzielnica
Zamiast ciągnąć kabel z głównej rozdzielnicy przez cały dom, postaw małą podrozdzielnicę (rozdzielnicę garażową albo rozłącznik) bliżej odbiornika. Albo przenieś bojler bliżej zasilania. Czasem przesunięcie rozdzielnicy o pięć metrów wygrywa z ciągnięciem 4 mm² zamiast 2,5.
Znajomy planował 50 m do bojlera na działce. Policzyliśmy — wychodziło 6 mm². Zaproponowałem małą podrozdzielnicę na ścianie altany, zasilaną przewodem 4 mm², z której do bojlera zostało już tylko 8 m. Wyszło taniej w sumie i z mniejszym kuciem. Cały układ rozrysujesz w konstruktorze ElectroBoard — policzy ci też koszt elementów.
Przejść na miedź (jeśli to aluminium)
Aluminium ma 1,6 raza większą rezystywność od miedzi (62% jej przewodności). Aluminium 4 mm² odpowiada po oporze miedzi 2,5 mm². Czyli stary obwód z aluminium 2,5 mm² zachowuje się pod względem spadku jak miedź 1,5 mm² — dlatego stara instalacja z aluminiowym WLZ-em wybija, gdy włączysz dwie mocne rzeczy naraz.
Przejście z aluminium na miedź ścina spadek o jakieś 37% przy tym samym przekroju. Jeśli w ścianie siedzi aluminium 2,5 mm², wymiana na miedź 2,5 mm² to jak przeskok na 4 mm². Miedź dodatkowo nie pęka przy gięciu i nie pełznie pod śrubą zacisku — stara bolączka aluminium, gdzie po roku połączenie się utlenia, luzuje i zaczyna iskrzyć.
Co to kosztuje i jak się to spina z resztą rozdzielnicy
Spadek napięcia to tylko jeden element układanki. Jest jeszcze wyłącznik, różnicówka, przekrój, uziemienie — wszystko działa jako jeden system. Gdzie patrzeć dalej:
- Wyłącznik nie widzi spadku — jest osobny poradnik o doborze wyłącznika nadprądowego z tabelą „przekrój → wyłącznik" i wyjaśnieniem, czemu charakterystyki B, C i D mają znaczenie w naszej sieci (i czemu w polskim domu domyślnie jest B, nie C).
- Jak to się składa w rozdzielnicy mieszkania — opis montażu rozdzielnicy do kawalerki ma gotowy układ obwodów, listę materiałów i kosztorys.
- Jeśli spadek jest stały (siada cała sieć) — pomoże przekaźnik napięciowy lub stabilizator. Ale pamiętaj: jeśli problem siedzi w twoim własnym kablu, przekaźnik go nie naprawi — to robota dla grubszego przekroju, nie dla automatyki.
Spadek napięcia to parametr, którego wyłącznik nie złapie, licznik nie pokaże, a sprzęt poczuje pierwszy. Sprawdź swoją trasę w kalkulatorze albo policz ze wzoru z tego artykułu — trzy minuty twojego czasu potrafią uratować bojler, klimatyzator albo spawarkę.
Zaprojektuj swoją rozdzielnicę w darmowym konstruktorze ElectroBoard. Dorzuć wyłączniki, różnicówki i kable — dostaniesz gotowy układ, specyfikację i kosztorys. Spadek napięcia policz osobnym kalkulatorem dla każdego obwodu.
Najczęstsze pytania
Podsumowanie
Cztery rzeczy. Mam je w głowie za każdym razem, gdy projektuję długi obwód.
Po pierwsze. Wyłącznik jest ślepy na spadek napięcia. Liczy ampery, nie wolty. „Bezpiecznik trzyma" nie znaczy „napięcie jest w porządku". Inne parametry, inne zabezpieczenia, równoległe światy.
Po drugie. Wzór jest banalny: ΔU = 2 × I × L × ρ / S dla jednej fazy, a dla trzech faz dwójkę zamieniasz na √3 (1,732). Rezystywność: miedź 0,0175, aluminium 0,028 Ω·mm²/m. Sufity: 5% (11,5 V przy 230 V) dla siły, 3% (6,9 V) dla oświetlenia.
Po trzecie. Gdy wyjdzie za normę, masz trzy dźwignie: grubsza żyła (najtańsza poprawka), krótsza trasa (czasem przeniesienie rozdzielnicy albo podrozdzielnica), miedź zamiast aluminium (przy starej instalacji). Działają razem, więc je łącz.
Po czwarte. Nie zgaduj, policz. Kilka minut w kalkulatorze albo z ołówkiem na kartce oszczędza fortunę na nowy bojler czy klimatyzator i długie przepychanki z serwisem. Sprawdzone na własnej skórze, nieraz.
