Конструктор електрощитів онлайн
Збери щит. Перевір до монтажу.
Безкоштовно, у браузері, без встановлення. 100+ автоматичних перевірок за ПУЕ, ДБН та IEC під час проєктування електрощита.
Створити щит безкоштовноМої щити- Працює в браузері
- Хмарне збереження
- Експорт PDF · .eboard
Перевірка демо-щита:1 помилка безпеки0 проблем1 рекомендація
Приклад розбору помилкиПеревірка електрощита онлайн
Помилки видно до монтажу.
Демо-щит / 02 рейки
Помилка безпеки
«ПЗВ кімнати» — замкнене кільце N на «Нульова шина»
Що знайдено
Прилад одночасно бере N з «Нульова шина» і роздає N у цю ж шину. Зніміть прив'язку на одному з власників через «Від'єднати» у властивостях приладу.
Фрагмент демо-щита · рендер конструктора
Конструктор електрощитів зсередини
Від порожньої рейки до готового проєкту.
П’ять кроків у справжньому редакторі на демо-щиті «Квартира»: дві DIN-рейки, ввідний автомат, реле напруги, УЗІП, два ПЗВ, дев’ять груп і три гребінки, система заземлення TN-C-S і перевірки за ПУЕ та ДБН.
ElectroBoard/ Демо проєкту
Інтерактивний огляд
- 01Порожній щитDIN-рейки, нульова шина N і шина заземлення PE.
- 02Додай пристроїАвтомати й ПЗВ з каталогу стають на рейку.
- 03З’єднайРедактор сам прокладає дроти між пристроями.
- 04ПеревірПомилки, проблеми й рекомендації — над щитом.
- 05Експортуй PDFСпецифікація обладнання, креслення, монтаж і наліпки — до друку.
03 / 05Автоматична проводка

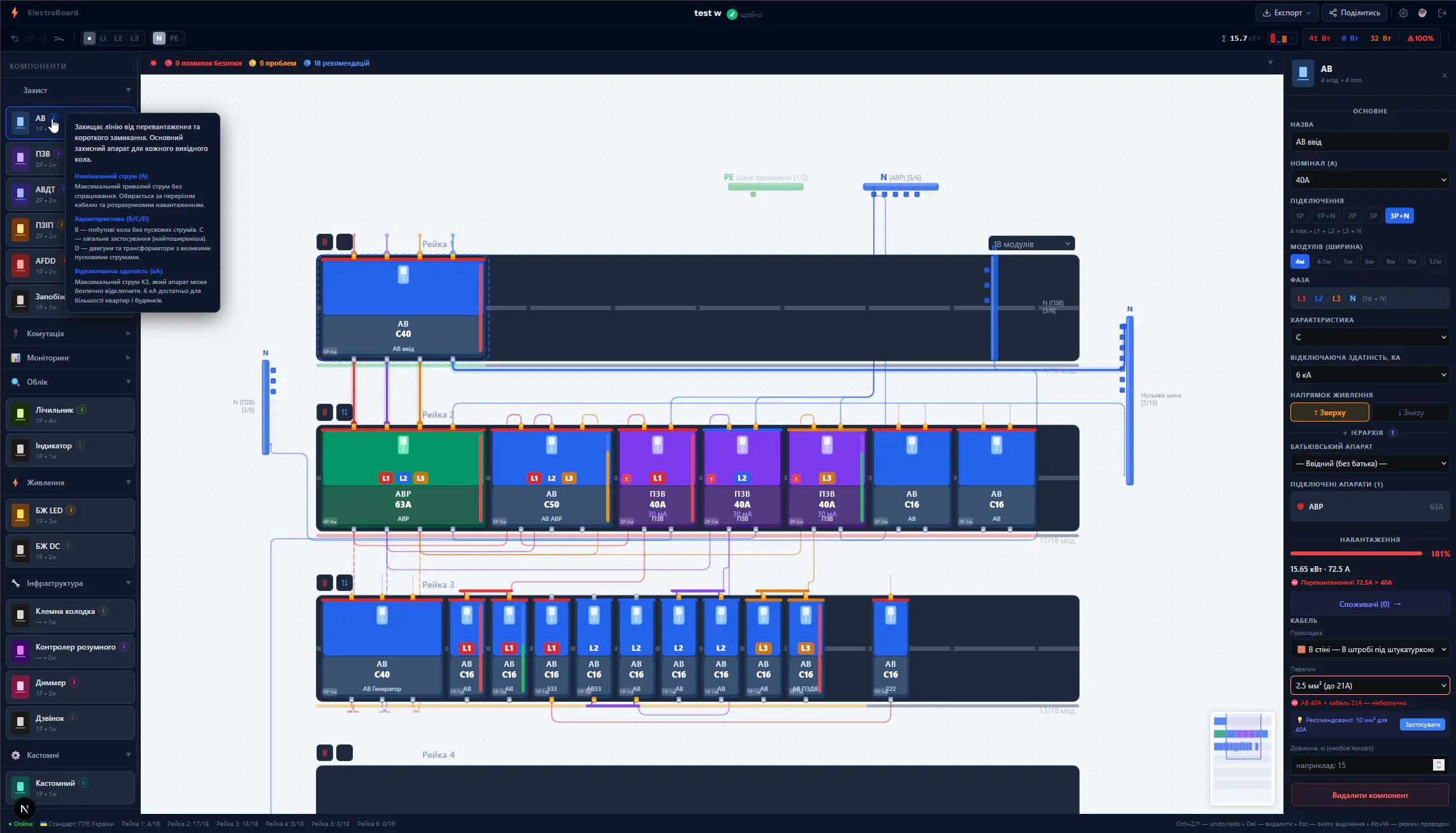

Знімки справжнього редактора.
Можливості
Від першого модуля до однолінійної схеми й PDF.
Проєктування
Візуальний редактор DIN-рейок
Перетягуй прилади з палітри на рейку — з пошуком, обраним і нещодавніми. Працює на комп’ютері, планшеті й телефоні.
- DIN-рейка
- ПК · планшет · телефон
29 типів модульних пристроїв
Захист, комутація, реле контролю, облік, блоки живлення: автомати, ПЗВ, АВДТ, ПЗІП, AFDD, запобіжники, контактори, АВР, перемикачі 1-0-2, лічильники.
- АВ
- ПЗВ
- АВДТ
- ПЗІП
- AFDD
- АВР
Шини й гребінки
Нульові шини N, шини заземлення PE та фазні, гребінки з номіналом і кабелем живлення. Переповнені клеми шини редактор помітить сам.
- N · PE
- гребінки
- клеми
Автоматична проводка
Дроти прокладаються самі: оминають шини й не перетинаються. Є ручний режим, нумерація дротів W і панель потенціалів.
- авто-маршрут
- номери W
Кілька джерел живлення
Мережа, генератор, інвертор, ДБЖ, сонячні панелі й акумулятор; АВР і перемикачі, живлення окремих полюсів.
- АВР
- генератор
- інвертор
Шаблони щитів
Почни не з порожньої рейки, а з готового щита квартири чи будинку й зміни його під свій об’єкт.
- квартира
- будинок
Перевірки
100+ автоматичних перевірок
Селективність автоматів, перевантаження, переріз кабелів, баланс фаз, нейтраль, гребінки й шини — помилку видно одразу, з поясненням.
- селективність
- баланс фаз
- нейтраль
Обов’язковий захист
ПЗВ 30 мА на розеткових лініях, тип ПЗВ для навантажень із постійною складовою, селективність ПЗВ; для вологих зон і спалень — коли задано зону приміщення.
- ПЗВ 30 мА
- AFDD
- вологі зони
Норми України або IEC
Обери режим щита в налаштуваннях: «Україна» — ПУЕ, ДБН і ДСТУ, «IEC» — IEC 60364. Перевірки й посилання на пункти беруться з обраного.
- ПУЕ · ДБН · ДСТУ
- IEC 60364
5 систем заземлення
Системи заземлення TN-S, TN-C, TN-C-S, TT та IT: ПЗВ у мережі TN-C — помилка, без ПЗВ у TT чи IT — теж.
- TN-S
- TN-C
- TN-C-S
- TT
- IT
Розрахунки
Струми короткого замикання
Очікуваний струм КЗ, опір петлі «фаза-нуль», відключна здатність автоматів і умова відключення в TN і TT — у панелі «КЗ».
- Ik
- Zs
- Icu
- TN · TT
Кабелі: переріз і захист
Допустимий струм і рекомендований переріз, падіння напруги, термічна стійкість, поправки на групування й температуру.
- ΔU
- k²S²
- групування
Навантаження й баланс фаз
Струми автоматів і фаз, підсумок щита, коефіцієнт одночасності, запас потужності вводу й пусковий струм двигунів.
- струми фаз
- Kодн
- ввід
Документи
PDF проєкту
Креслення щита, монтажна схема з номерами дротів, перелік з’єднань, наліпки на рейки й специфікація — через друк браузера.
- креслення
- з’єднання
- наліпки
- специфікація
Однолінійна схема
Окрема сторінка з принциповою схемою щита, яку можна роздрукувати окремо.
- ЕПС
- друк
Специфікація в Excel
Прилади, кабелі, шини, гребінки й підсумок у файлах XLSX чи CSV — з колонками постачальника, ціни й статусу.
- XLSX
- CSV
Публічне посилання
Поділись щитом за посиланням: колега чи клієнт побачить схему й завантажить PDF без реєстрації.
- без реєстрації
Довідка
AI-консультант
Бачить твій поточний щит, шукає відповідь у ПУЕ, ДБН та IEC 60364 і дає посилання на конкретні пункти.
- ПУЕ
- ДБН
- IEC
Довідники ПУЕ, ДБН, IEC
2559 пунктів ПУЕ, 265 пунктів ДБН і 28 розділів IEC — з пошуком і посиланнями на пункт.
- пошук
- посилання
Хмара й файл .eboard
Після входу проєкти зберігаються в хмарі самі; копія у файлі .eboard — для архіву чи передачі.
- автозбереження
- .eboard
Як це працює
Три дії. Один проєкт.
Збери щит, перевір підключення та збережи результат.
Збери
Додай пристрої та з’єднай їх.
Демо / переміщення
Перетягни автомат на вільне місце — або виділи його й тисни ← →.
Перевір
Знайди причину й виправ у проєкті.
Результат перевірки демо-рейки
3 помилки безпеки
Відключна здатність захисту нижча за струм КЗ (6000 А < 6300 А)
1 проблема
«ПЗВ кімнати» нічого не захищає
2 рекомендації
Переріз кабелю «N (ПЗВ кімнати)» ніхто не перевіряв
Експортуй
Збережи схему та матеріали.
PDF демо-щита «Квартира»
Схема щита · монтажна схема · перелік з’єднань · наліпки · специфікація
Твій наступний крок — у конструкторі.
Продовжити в конструкторіІнструменти
8 безкоштовних калькуляторів.
- Розрахунок перерізу кабеляПідбір перерізу кабеля по потужності, струму та методу прокладки за таблицею застосунку та ПУЕ.
- Підбір автомата по навантаженнюПідбір номіналу та характеристики (B/C/D) автоматичного вимикача з перевіркою координації та селективності.
- Баланс навантаження по фазахРозподіл споживачів по фазах L1/L2/L3 для мінімального дисбалансу трифазної мережі.
- Калькулятор потужності будинкуРозрахунок загального навантаження по списку приладів. Рекомендація вводного автомата, кабеля та типу підключення (1ф/3ф).
- Калькулятор освітленостіРозрахунок кількості ламп за нормами ДБН В.2.5-28. Площа, тип приміщення, висота стель, тип лампи.
- Конвертер Вт ↔ А ↔ ВПереведіть ватти в ампери для 1ф, 3ф та DC мереж. Cos φ, рекомендований автомат та переріз кабеля.
- Вартість електроенергіїРозрахунок щоденних та місячних витрат на електрику. Список приладів, тариф, топ споживачів та поради з економії.
- Генератор наліпок для щитаСтворіть та роздрукуйте підписи для автоматів, ПЗВ, АВДТ. Кілька рейок, кольори фаз, точний DIN розмір. Логотип та QR-код при друку.
Запитання та відповіді
Перед першим модулем.
Чи можна безкоштовно спроєктувати електрощит онлайн?
Так. ElectroBoard безкоштовний: відкрий конструктор без акаунта, створи перший щит у браузері та перевір його під час проєктування. Акаунт потрібен, щоб зберегти щит у хмарі й поділитися ним. Калькулятори й довідники працюють без входу.
Як почати проєктувати електрощит онлайн без встановлення програм?
ElectroBoard працює прямо в браузері — Chrome, Firefox, Safari, Edge. Обери систему заземлення та тип об’єкта, далі перетягуй автомати, ПЗВ і АВДТ на DIN-рейку. Сервіс автоматично порахує струми по фазах, зробить понад 100 перевірок і згенерує PDF зі схемою та специфікацією. Можна також встановити як PWA-додаток на телефон чи комп’ютер для офлайн-доступу.
Для кого цей інструмент?
Для електриків, проєктувальників та студентів. Будь-хто, кому потрібно спроєктувати електрощит за стандартами ПУЕ України та IEC 60364.
Чи відповідає ElectroBoard стандартам ПУЕ?
ElectroBoard перевіряє 100+ правил ПУЕ/ДБН: селективність захисту, допустимі струми кабелів, системи заземлення, зони приміщень, N-маршрутизацію, hard-інваріанти ПУЕ/IEC/ДБН (PEN, TT/IT, N-ізоляція між ПЗВ), перевантаження клем, ролі ввідних джерел — зокрема захист від КЗ на стороні джерел. Однак це інструмент проєктування, а не замінник офіційної документації.
Чи можна експортувати результат?
Так — PDF зі схемою щита, специфікація матеріалів та файл .eboard для передачі колегам. Також можна поділитися щитом за посиланням.
Що таке AI-консультант ElectroBoard?
Вбудований AI-чат, який бачить твій поточний щит і відповідає на запитання про електрику з посиланнями на конкретні пункти ПУЕ та ДБН.
Як розрахувати падіння напруги в кабелі за формулою?
Базова формула для однофазної мережі: ΔU = (2 · I · L · ρ) / S, де I — струм навантаження, L — довжина лінії, ρ — питомий опір матеріалу (мідь — 0,0225 при 70 °C), S — переріз жили. ПУЕ обмежує сумарне падіння напруги до 5% від щита до найдальшого споживача. Для груп освітлення на практиці тримають жорсткіше — 3-4%, щоб уникнути мерехтіння. Замість ручного рахунку відкрий онлайн-калькулятори для електриків — підставиш переріз, довжину і тип кабелю, отримаєш втрату у вольтах і відсотках.
Чим відрізняються системи заземлення TN-C-S, TN-S і TT?
TN-C-S — найпоширеніша в українському житлі: до ввідного щита приходить суміщений PEN, далі ділиться на нуль і захисний провідник. TN-S — повністю розділені N і PE від трансформатора, безпечніша, але потребує п’ятипровідної лінії. TT — окремий заземлювач у споживача, типово в сільській місцевості зі старими повітряними лініями. Вимоги до глухозаземленої нейтралі та опору контуру дивись у нормах ДБН та главі 1.7 ПУЕ. Конструктор перевіряє сумісність пристроїв з обраною системою.
Як підібрати селективність автоматів і коефіцієнт одночасності?
Селективність працює, коли ввідний автомат вимикається пізніше за груповий: тримай різницю мінімум на одну-дві ступені струму та враховуй характеристики B, C, D. Коефіцієнт одночасності за IEC 61439-1 для квартири беруть 0,6–0,8 — це частка одночасно увімкнених споживачів від суми номіналів. Деталі та посилання на пункти ПУЕ онлайн знайдеш у довіднику ПУЕ, а готові приклади розкладок щитів — у статтях по проєктуванню щитів. У сервісі обидва параметри рахуються автоматично після перетягування пристроїв.
Як намалювати однолінійну схему електрощита онлайн?
Малювати вручну не потрібно: збери щит на DIN-рейці, і конструктор сам побудує схему. У меню «Експорт» пункт «ЕПС схема» відкриває принципову схему щита, а «PDF щит» зберігає схему разом зі специфікацією матеріалів.
Чи зберігаються мої проєкти у хмарі?
Так, після входу в акаунт проєкти зберігаються в хмарі й доступні з будь-якого пристрою. Копію щита можна зберегти у файл .eboard.
Чи замінює перевірка роботу фахівця?
Ні. Це інструмент проєктування: він знаходить типові помилки, але не замінює проєктну документацію та перевірку кваліфікованим електриком.
Збери свій перший щит.Продовжуй свій проєкт.
Від першого модуля до готового проєкту.Усі твої щити — у конструкторі.
