Як підключити інвертор до квартири: перемикач або АВР
Покрокова інструкція з підключення інвертора до квартирного щита через триполюсний перемикач або АВР. Схеми, матеріали, ціни та типові помилки.
Пам'ятаєш, як у минулій статті я зібрав щиток і залишив там три порожні модулі «на потім»? Ось це «потім» настало минулої осені, коли після чергового блекауту я сидів у темряві, дивився на свічку і думав: «Все. Досить».
Павербанк? Ні. Мені потрібно було нормальне, повноцінне автономне живлення — щоб холодильник не танув, роутер працював, а в розетці було 220 вольт для зарядки телефону, ноутбука і всього іншого в квартирі.
Тому вирішив вписати інвертор з акумулятором прямо у вже зібраний щиток. Не окремою коробочкою з дротами по хаті, а акуратно, як і планувалось спочатку: у ті три резервні позиції, що чекали свого часу. Виявилось набагато простіше, ніж малювалось в уяві — за один вихідний день розібрався, підключив, перевірив мультиметром і з тих пір живу спокійно.
Зараз розкажу що саме купив, як монтував крок за кроком у своєму коридорному щитку, які граблі зібрав по дорозі і що в результаті отримав після повного завершення робіт та тижня тестової експлуатації в реальних умовах українських блекаутів. Конкретика. Практика. Поїхали.
Чому інвертор а не генератор — квартирна специфіка
Ось сурова правда: генератор для квартири — це майже завжди погана ідея. У будинку ще можна придумати, куди його сховати, але в багатоповерхівці починається ад.
Чадний газ — перше і головне. Навіть на відкритому балконі дим затягує до сусідів через вікна, а в закритому приміщенні це взагалі загроза для життя — отруєння чадним газом штука підступна, бо ти його не відчуваєш поки не стане запізно. Далі — шум. Ваші сусіди знизу, зверху і збоку точно не оцінять генераторного гуркоту о шостій ранку. ОСББ таке забороняє — і має на це всі підстави. Ну і банально: куди його фізично поставити в багатоповерхівці? Балкон відпадає через ризик загорання від палива та вихлопу, а у сходову клітку сусіди не пустять.
Тому єдиний реальний варіант для квартири — це інвертор з акумулятором. Все працює тихо, всередині квартири, без диму і скандалів.
Залишається вибір: портативна зарядна станція (EcoFlow, Bluetti та подібні) чи стаціонарна система з окремим перетворювачем та батареєю? Якщо щиток вже зібрано і проводка розведена — стаціонарка виграє однозначно: підключається прямо до електромережі квартири через перемикач, живить всі розетки та лампочки автоматично, не потрібно тягати подовжувачі по кімнатах.
Зізнаюсь, спочатку я присматривався до портативної станції — вона ж така симпатична, витягнув з коробки і працюєш. Але калькулятор відверзнув очі: один кіловат-годину запасеної енергії в портативці коштує приблизно вдвічі дорожче ніж у стаціонарній конфігурації з окремою літієвою батареєю. А ще в стаціонарці можна замінити будь-який компонент окремо, тоді як портативна станція — це моноблок, вийшов з ладу контролер або деградувала батарея — викидаєш усе.
Який інвертор обрати для квартири
Чиста синусоїда — єдиний варіант
Коротко про різницю. Модифікована синусоїда — це навіть не наближення до справжніх 220 вольт, а грубо обрізані прямокутні імпульси, які лише прикидаються змінним струмом. Побутова електроніка від такого «живлення» страждає по-різному: імпульсні блоки в роутерах та ноутбуках починають гудіти і перегріватися, LED-драйвери змушують лампочки мерехтіти на очах, а компресор холодильника працює з підвищеними вібраціями та може передчасно вийти з ладу — особливо інверторний, де електроніка чутлива до форми вхідного сигналу.
Різниця в ціні між інвертором з чистою і модифікованою синусоїдою — ті самі 2-3 тисячі гривень. Це точно не те, на чому варто економити. У мене знайомий втиснувся в бюджет, купив дешевий інвертор з "модифікавою". Його новий холодильник гудів, як трансформатор на підстанції, а через місяць компресор просто склав лапи. Ремонт обійшовся набагато дорожче за ту саму економію. Тож вибір однозначний — тільки чиста синусоїда.

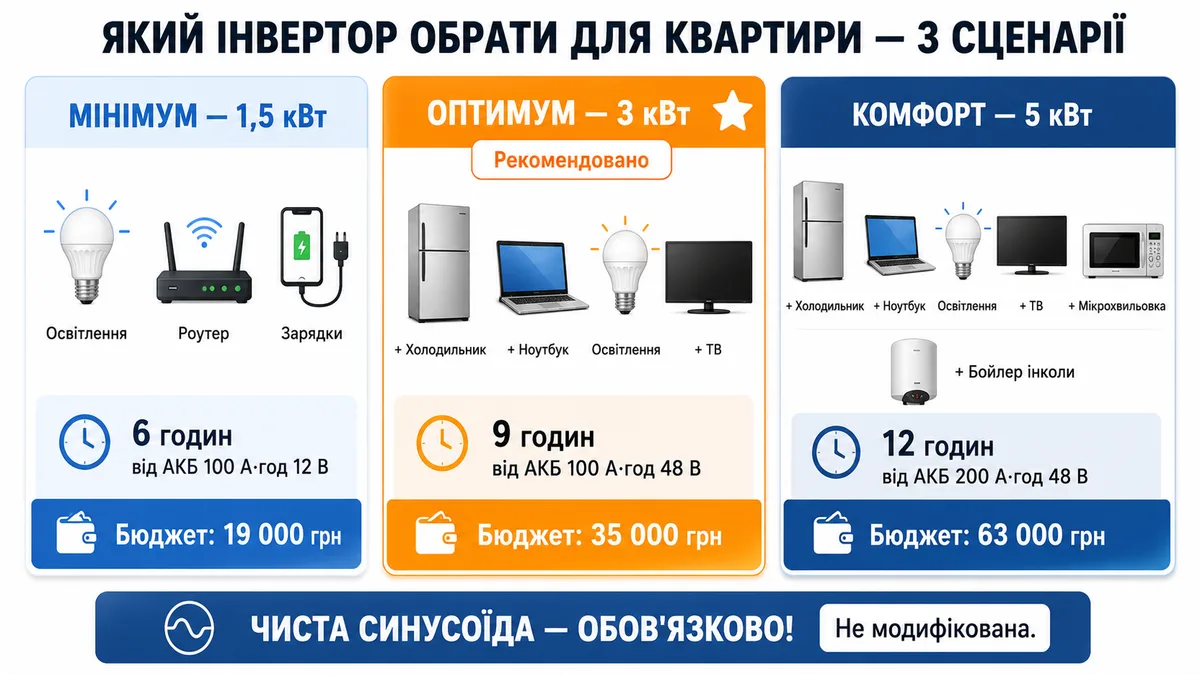

Скільки кіловат реально потрібно
Ось мій основний список приладів, які працюють під час відключень: ноутбук (60 Вт), роутер (10 Вт), зарядки для телефонів (30 Вт), LED-освітлення (40 Вт), невеликий холодильник класу А+ (пікове навантаження близько 150 Вт, середнє — 50 Вт). Якщо додати маломіцний ТБ (70 Вт), то сумарне базове навантаження виходить приблизно 500 Вт. Навіть з урахуванням стартових струмів холодильника, реальна одночасна потужність рідко перевищує 1 кВт. Тому для однокімнатної квартири інвертора на 1.5-3 кВт цілком достатньо. Брати агрегат на 10 кВт — це викинути гроші на вітер і створити собі проблеми з підключенням. Я обрав інвертор на 3 кВт з чистим синусом. Це дало мені запас для спокійної роботи всіх базових приладів і навіть можливість інколи ввімкнути мультиварку.
| Прилад | Потужність | Пріоритет |
|---|---|---|
| Холодильник | 150–300 Вт | Високий |
| Роутер + ONU | 10–20 Вт | Високий |
| LED-освітлення (вся квартира) | 50–100 Вт | Високий |
| Зарядка телефону / ноутбук | 60–100 Вт | Високий |
| Телевізор | 80–150 Вт | Середній |
| Мікрохвильовка | 800–1 500 Вт | Низький (короткочасно) |
| Чайник | 1 500–2 200 Вт | Низький (короткочасно) |
| Пральна машина | 300–500 Вт (еко-режим) | Низький |
Порахувати точне навантаження вашої квартири — аудит споживання. Результат покаже скільки кіловат потрібно від інвертора.
Гібридний чи автономний — що обрати
Ось у чому головна відмінність. Гібридний інвертор — це, по суті, розумна станція. Він сам перемикається між мережею, акумуляторами та сонячними панелями, може підзаряджати батареї від мережі за дешевим тарифом або продавати надлишки сонячної енергії назад. Це ідеально, якщо у вас вже є або плануються панелі на балконі чи даху, і ви хочете максимальної автоматизації. Але за цей комфорт і функціонал доведеться платити значно більше.
Автономний інвертор — простіший і дешевший. Він лише перетворює струм акумуляторів у 220В. Щоб зарядити батареї після відключення, потрібен окремий зарядний пристрій (або перемикач, щоб підключити звичайний мережевий). Для квартири, де немає сонячних панелей, автономний варіант часто вигідніший.
Я обрав саме автономну схему. Панелі на балконі я не планував, а різниця в ціні між потрібними мені моделями була майже вдвічі. Купив окремий зарядний пристрій за три тисячі гривень — і вся система запрацювала рівно так як я хотів, без жодних нарікань протягом вже більш ніж півроку щоденної експлуатації з регулярними відключеннями по чотири-шість годин на добу.
Конкретні моделі та орієнтовні ціни
| Тип | Потужність | Приклади моделей | Ціна (орієнтовно 2026) |
|---|---|---|---|
| Автономний інвертор | 1–2 кВт | Must EP30, Voltronic Axpert | 5 000–15 000 грн |
| Автономний інвертор | 3–5 кВт | Must PV18, Powmr POW-HVM | 15 000–30 000 грн |
| Гібридний інвертор | 3–5 кВт | Deye SUN-5K, Solis S6, Growatt | 25 000–60 000 грн |
| Портативна станція | 1–2 кВт | EcoFlow Delta 2, Bluetti | 20 000–50 000 грн |
Не гонись за максимальною потужністю. Для однокімнатної квартири інвертор на 3 кВт з чистою синусоїдою покриває 90% потреб при блекауті. Решту (чайник, праску) можна просто не вмикати поки працює резерв.
Акумулятори: LiFePO4 і скільки годин протримає

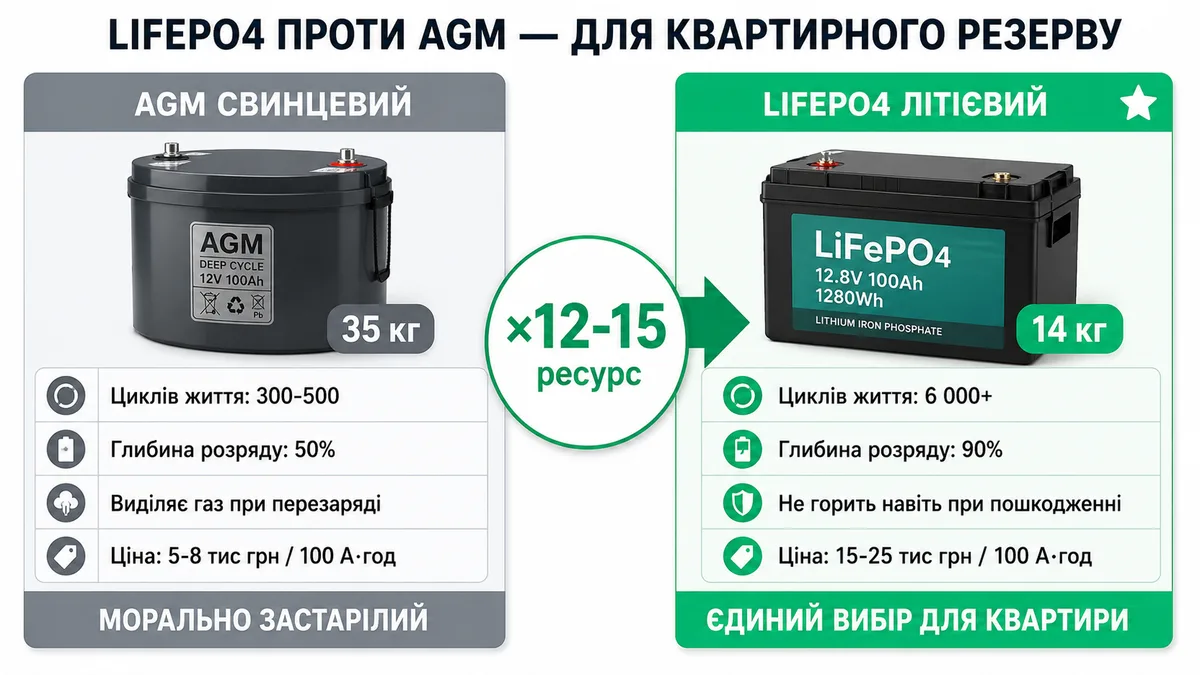

Чому LiFePO4 а не свинець
Коли я почав вивчати питання для квартири, свинцевий варіант відпав одразу. По-перше, безпека. Батареї на основі LiFePO4 хімії не горять і не виділяють отруйних випарів навіть при пошкодженні корпусу — я бачив відео де такий елемент проколюють цвяхом, і він просто тихо здувається без полум'я чи диму. У замкнутому просторі це критично. По-друге, ресурс. Звичайний свинцево-кислотний AGM витримає жалюгідних 300-500 повних циклів при розряді лише до половини ємності. LiFePO4 — від шести тисяч циклів при глибині розряду 90%, що в десять-п'ятнадцять разів більше. Різниця — як між одноразовим пластиковим стаканчиком і якісною керамічною чашкою, яка прослужить все твоє свідоме життя і ще дітям дістанеться. По-третє, ефективність. Їх можна розряджати глибше без шкоди, отже, корисної ємності ви отримуєте вдвічі більше від номіналу. І, звісно, вага та габарити: літієва батарея на 5 кВт·год буде значно компактнішою та легшою за свинцевий аналог.
Скільки ємності потрібно — розрахунок
Арифметика елементарна, головне — не плутати ампер-години з ват-годинами (це різні речі!). Формула:
Потрібна ємність (Вт·год) = Сумарне навантаження (Вт) × Бажаний час роботи (год) / 0.9
Дільник 0.9 враховує втрати на перетворення та ефективність системи — ідеальних систем не буває, відсотків десять завжди губиться на нагрів проводів та електроніки.
Покажу на власному прикладі. Моє базове споживання при блекауті — приблизно 500 ватт. Хочу протриматись цілу ніч, годин вісім. Рахую: 500 × 8 = 4000, ділю на 0.9, виходить ~4444 Вт·год. Для системи на 48 вольт це означає батарею ємністю 4444 / 48 ≈ 93 ампер-години — тобто стандартний блок на 100 А·год підходить ідеально. Моя конфігурація інша: я будував на 24В, тому з'єднав послідовно два літій-залізо-фосфатних елементи по 12В і 100 А·год кожен. Сумарно маю 2.4 кВт·год корисного запасу (при глибині розряду 90%), і цього мені вистачає на всю ніч з холодильником, роутером та освітленням.
| Сценарій | Навантаження | Ємність АКБ | Час автономії |
|---|---|---|---|
| Мінімум (світло + роутер + зарядки) | ~200 Вт | 100 А·год 12В (1.2 кВт·год) | 5–6 год |
| Базовий (+ холодильник + ноутбук) | ~500 Вт | 100 А·год 48В (5.1 кВт·год) | 8–10 год |
| Комфортний (+ ТВ + мікрохвильовка інколи) | ~800 Вт | 200 А·год 48В (10 кВт·год) | 10–12 год |
Дізнатись скільки коштуватиме електрика за місяць з різними тарифами — калькулятор вартості електроенергії.
Ціни на акумулятори
Тепер про гроші. Цінники на батареї стрибають залежно від курсу і попиту, але орієнтовні цифри на 2026-й дам. Свинцевий AGM на сотню ампер-годин двадцятивольтовий — від п'яти до восьми тисяч гривень. Дешево? Ілюзія. Літій-залізо-фосфатний елемент аналогічної ємності коштує 15-25 тисяч гривень — вдвічі-втричі дорожче, однак з кожного циклу ви отримуєте вдвічі більше корисної енергії і ресурс у десять-п'ятнадцять разів довший. На перший погляд, різниця колосальна. Але якщо порахувати вартість одного циклу за весь термін служби, LiFePO4 беззаперечно виграє. Він окупається за рахунок значно більшого ресурсу та ефективності.
| Тип | Ємність | Ціна (орієнтовно 2026) |
|---|---|---|
| LiFePO4 12.8В 100 А·год | 1.28 кВт·год | 8 000–15 000 грн |
| LiFePO4 51.2В 100 А·год | 5.12 кВт·год | 20 000–40 000 грн |
| LiFePO4 51.2В 200 А·год | 10.24 кВт·год | 35 000–70 000 грн |
Два способи підключити інвертор до щита
Коли я вирішував як саме інтегрувати резервне джерело у свій квартирний бокс, розібрався що існує два принципово різних підходи, і обидва цілком робочі.
Перший варіант — ручний. Ставиш триполюсний рубільник, і коли гасне мережа, сам перекидаєш важіль на батарейне живлення. Дешево, максимально надійно, ламатись нічому.
Другий — повна автоматика через блок АВР (автоматичний ввід резерву), який самостійно відстежує наявність зовнішньої напруги і перемикає навантаження без участі людини за лічені секунди. Дорожче, але зручніше — поставив і забув, система все зробить сама навіть поки ти спиш.

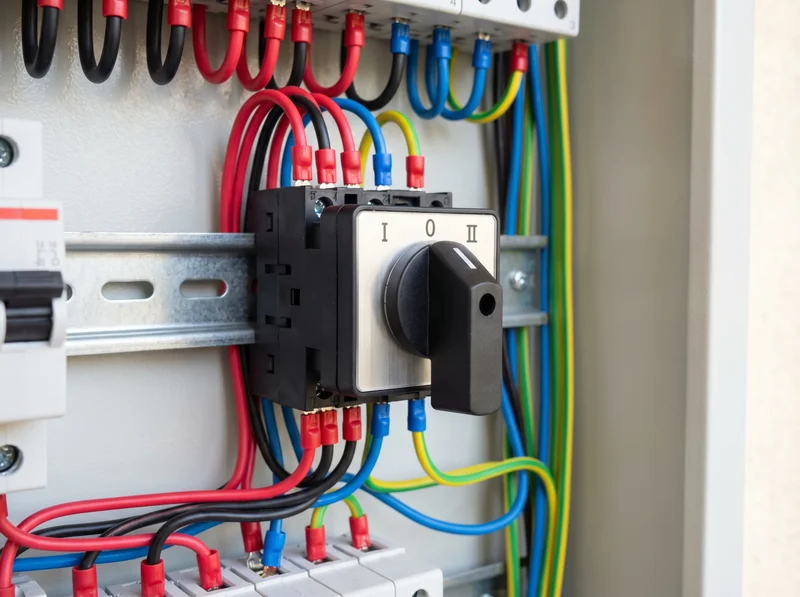

Триполюсний перемикач — простий і надійний
Я зупинився на триполюсному перемикачі, або, як його ще називають, рубільнику. Це такий важіль на три позиції: «Мережа», «0» (нуль) і «Резерв». Весь фокус — в цій нульовій позиції посередині. Вона обов'язкова! Без неї можна випадково з'єднати вихід інвертора з живим мережевим кабелем, що призведе до катастрофи. Таке з'єднання гарантовано виведе з ладу техніку, а може й спричинити пожежу.
Працює це так. Пропало світло. Ти підходиш до щита, переводиш важіль з «Мережі» через позицію «0» в «Резерв». Тільки після цього вмикаєш інвертор. Будинок живиться від акумуляторів. Коли світло повертається, робиш все навпаки: вимикаєш інвертор, а потім переводиш рубільник з «Резерву» через «0» назад в «Мережу». Просто, як двері.
На ринку є добрі перевірені моделі. Я, наприклад, поставив собі Hager HIM302. Він працює вже рік без найменших проблем — перемикається чітко, контакти міцні. Ще можу порадити E.NEXT e.is3.pro — це український бренд з хорошою якістю, або французький Schneider iSSW Acti9. Вартість коливається від 475 до 1600 гривень залежно від бренду та струмових характеристик. На DIN-рейці такий перемикач займає місце як 2 або 3 звичайних автомати.

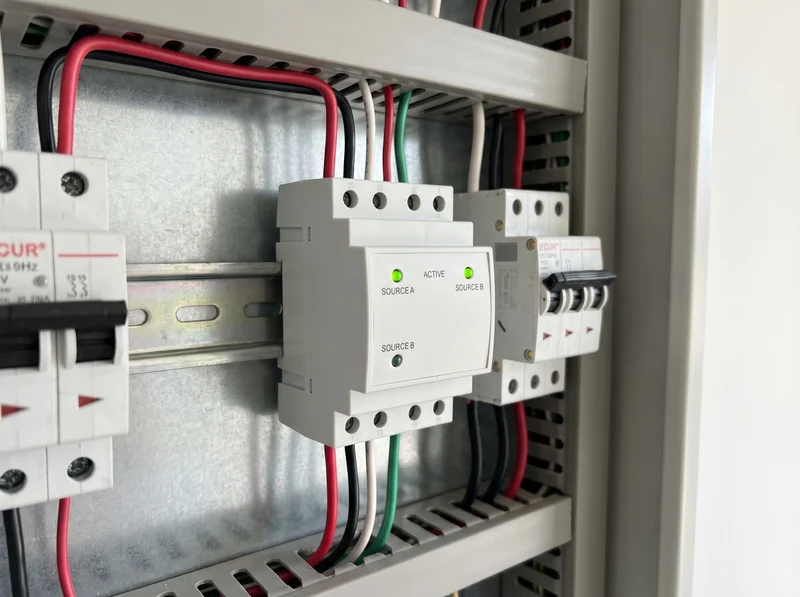

АВР — автоматичне перемикання
Автоматичний ввід резерву (АВР) — це, по суті, розумний перемикач у твоєму щитку. Він сам, без твого втручання, постійно стежить, чи є напруга в основній мережі. Щойно світло зникає — він за лічені секунди (зазвичай від 0.5 до 3) перекидає живлення будинку на резерв, наприклад, на інвертор.
Але найцікавіше — це повернення. Коли в мережі знову з'являється світло, АВР не кидається миттєво назад. Він витримує паузу, від 30 до 180 секунд. Навіщо? Щоб дати змогу основній лінії остаточно стабілізуватися. З власного досвіду скажу: затримку на повернення краще ставити не менше 60 секунд. Мережі у нас такі, що напруга може «підригувати» ще хвилину після номінального появи.
З конкретних моделей: я монтував TOMZN TOQ5 (бюджетний і перевірений варіант), ще непогано працюють Geya ATS та UEC AVR-2-063. Цінник — в районі 1350–3000 гривень залежно від ампіражу та виробника. На рейці такий блок забирає 4-6 позицій, тому місце плануй заздалегідь.
Друг попросив поставити таку ж штуку до себе — йому набридло серед ночі в піжамі бігти до коридорного щитка з ліхтариком. Змонтував за годину, відтоді система сама перемикається, а він спокійно спить.

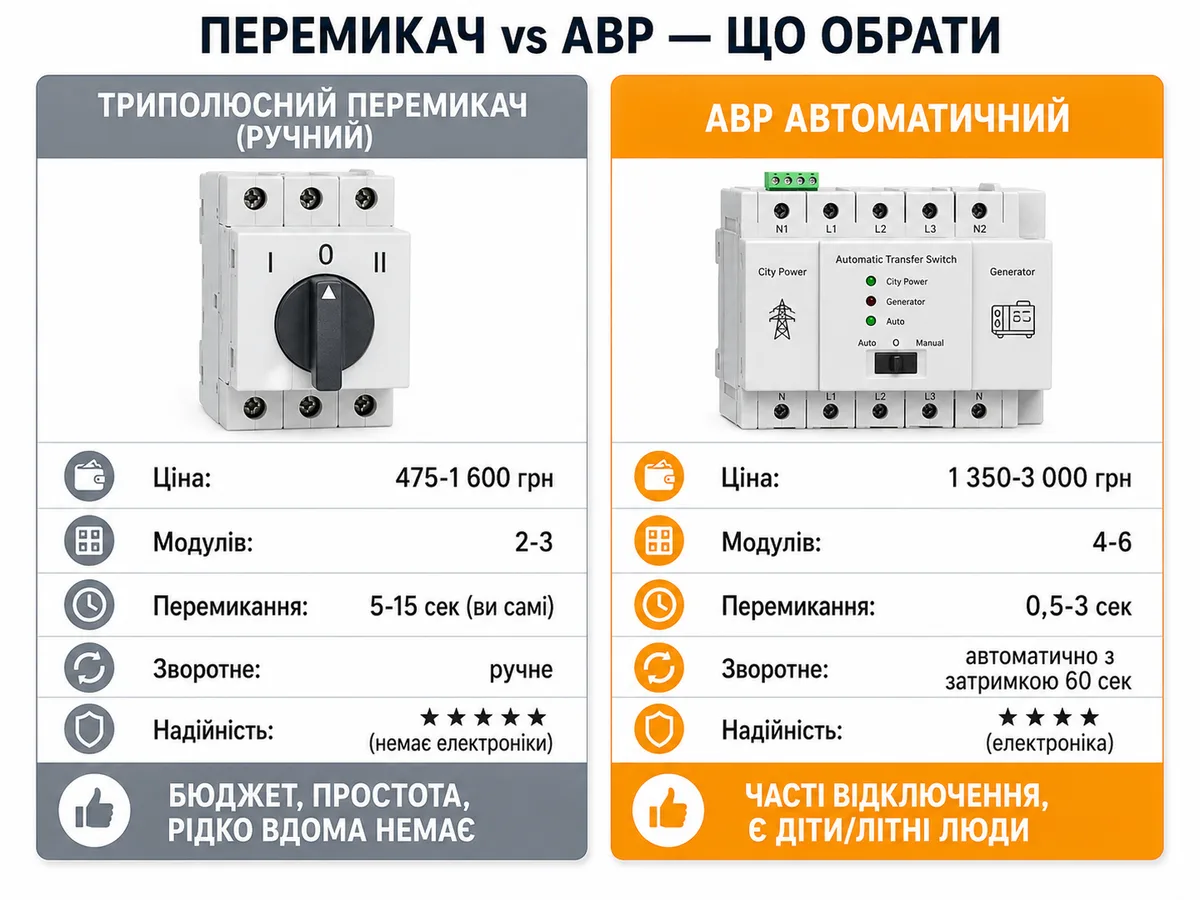

Порівняння: що обрати
| Критерій | Перемикач (ручний) | АВР (автоматичний) |
|---|---|---|
| Ціна | 475–1 600 грн | 1 350–3 000 грн |
| Модулів у щиті | 2–3 | 4–6 |
| Час перемикання | 5–15 секунд (ви самі) | 0.5–3 секунди |
| Надійність | Максимальна (немає електроніки) | Висока (але електроніка може зламатись) |
| Зворотне перемикання | Ручне | Автоматичне з затримкою |
| Коли обрати | Бюджет, простота, рідко вдома немає | Часті відключення, є діти/літні люди |
Незалежно від обраного варіанту — НІКОЛИ не підключай перетворювач напряму в розетку. Це подасть небезпечну напругу зворотнім ходом через лічильник у загальну мережу будинку і може вбити електрика на лінії. Комутація виключно через спеціалізований двополюсний апарат.

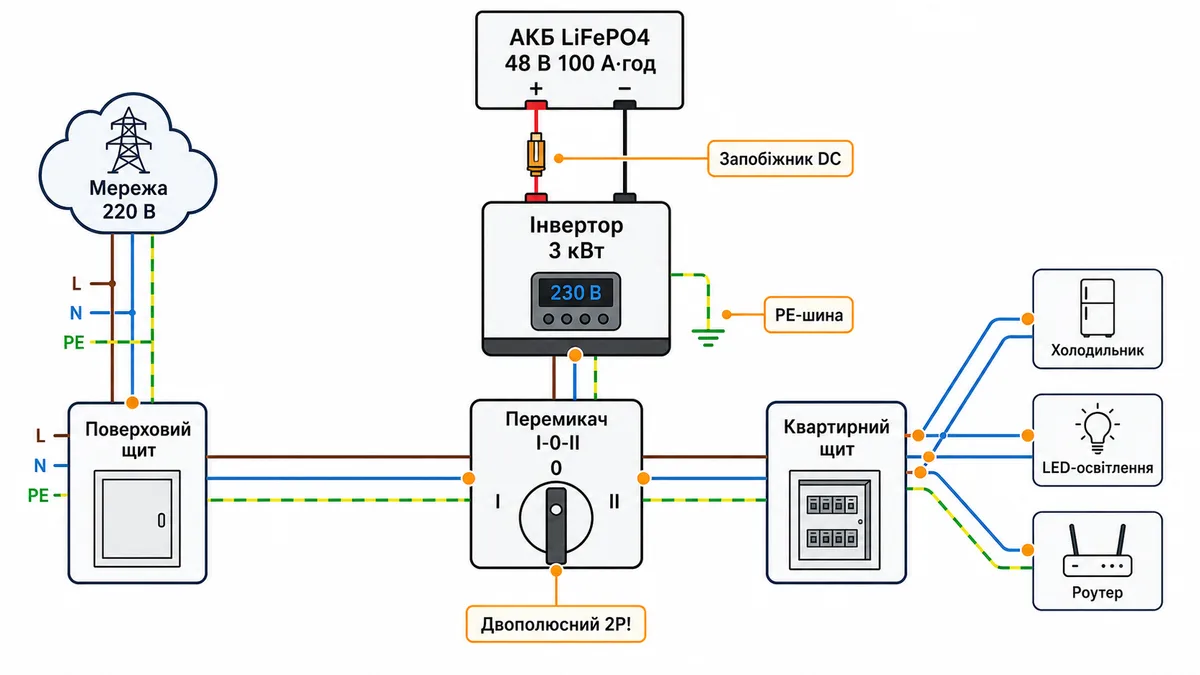

Покрокове підключення через перемикач
Знеструмлення та підготовка
Перше і найголовніше — знеструмлення. Вимикаємо ввідний на поверховому щитку, а потім обов'язково перевіряємо мультиметром що на вхідних клемах квартирного боксу напруга дорівнює нулю — нікому не довіряй на слово, навіть якщо сусід клянеться що все вимкнув. Підготуй інструменти заздалегідь: мультиметр, плоскі викрутки, кримпер з наконечниками НШВІ, кабель ПВС 3×4 або 3×6 мм² (залежно від потужності інвертора). Підібрати переріз — калькулятор перерізу кабелю.
Встановлення перемикача в щит
Перемикач ставиться ПЕРЕД ввідним автоматом щита — між ввідним кабелем і головним автоматом. Демонтуємо ввідний кабель від автомата (попередньо замаркувавши фазу і нуль). Монтуємо перемикач на DIN-рейку — на ті 3 зарезервовані місця зі статті про збирання щита. Фіксуємо до клацання, перевіряємо що не хитається.
Підключення мережі (вхід I — позиція «Мережа»)
Ввідний кабель квартири (від поверхового щита) підключаємо на клеми I рубільника — це позиція «Мережа». Фаза йде на L, нейтраль на N. Нагадую ще раз: обирай виключно двополюсну модель, щоб комутувались обидва провідники одночасно! Кожну мідну жилу перед підключенням обов'язково обтисни наконечником НШВІ — голий дріт під гвинтом з часом розпушується і починає гріти контакт.
Підключення інвертора (вхід II — позиція «Резерв»)
Провід від виходу змінного струму перетворювача (AC OUT) заводимо на клеми II рубільника — це позиція «Резерв». Переріз — мінімум 2.5 квадрати, а для трикіловатних систем і вище краще брати четвірку. Кабель тягни якомога коротший, кожен зайвий метр — це втрати потужності на нагрів міді. Розкладка кольорів стандартна: коричнева жила на L (фаза), синя на N (нейтраль), а жовто-зелена прямо на PE-шину боксу. Якщо не впевнений у маркуванні саме свого пристрою — звіряйся з таблицею кольорів проводів і документацією виробника.
Підключення виходу перемикача до щита
Вихід перемикача — на ввідний автомат щита, туди де раніше був ввідний кабель. Тепер весь щит живиться від того джерела, яке обране перемикачем. Затягуємо клеми, перевіряємо що все сидить міцно — розхитаний контакт під навантаженням нагрівається.
Підключення акумуляторів до інвертора
Акумулятори підключаємо до інвертора товстим кабелем (16-25 мм²) мінімальної довжини — в ідеалі до 1.5 метра. Спочатку мінус, потім плюс. Полярність критична — перевір двічі! Між АКБ та інвертором обов'язково встановити автомат або запобіжник на постійний струм (DC). Номінал — за інструкцією інвертора. Без захисту при КЗ горить кабель, а струм КЗ від літієвого акумулятора може бути 1000+ Ампер. Підібрати автомат — калькулятор автоматичних вимикачів.
Перевірка та перше ввімкнення
Перемикач на «0». Ввімкни інвертор. Перевір напругу на його виході мультиметром — має бути 220-230В. Синусоїда? Чиста. Тепер перемикач крутимо на «Резерв» і дивимось чи засвітилась тестова лампочка в кімнаті — якщо так, щит отримує живлення від батареї коректно. Повертаємо рубільник через нуль назад на «Мережа» і переконуємось що побутова електромережа теж працює штатно. Фінальний тест: попроси когось вимкнути ввідний на поверсі, перекинь на резерв — холодильник, світло, роутер повинні працювати. Маркуй перемикач підписами — генератор підписів для щита.
Покрокове підключення через АВР
Знеструмлення та підготовка
Знеструмлення та інструменти — аналогічно ручному варіанту, тут нічого нового. Єдиний нюанс: автоматичний блок забирає на DIN-планці значно більше простору — від чотирьох до шести стандартних позицій залежно від конкретної моделі та ампіражу. Тому перед покупкою переміряй рулеткою скільки вільного місця лишилось на рейці, і якщо його мало — готуйся або до розширення боксу, або до ущільнення існуючих модулів.
Монтаж АВР на DIN-рейку
Блок розташовується між вводом і головним захисним вимикачем. Від'єднуємо живильний провід від верхньої клеми автомата і фіксуємо модуль АВР на планку. У більшості бюджетних моделей (TOMZN, Geya) конструкція однакова: зверху два входи (I — основна лінія, II — резервна), знизу — вихідні клеми на навантаження. Але уточни розпіновку по паспорту саме твоєї моделі — бувають відмінності.
Підключення мережі на вхід I
Ввідний кабель — на клеми «Main» або «I», фазний і нейтральний провідники відповідно до заводського маркування на корпусі блоку. Нагадую вкотре — комутаційний апарат мусить бути двополюсним, щоб одночасно розривати і лінійний, і нейтральний провідники. Наконечники НШВІ на кожну жилу.
Підключення інвертора на вхід II
Кабель від резервного джерела (його клеми AC Output) підводимо до входу «Reserve» або «II» на блоці. Переріз жили підбираємо під навантаження: 2.5 квадрати для систем до двох кіловат, четвірка на три, шістка — якщо ставиш п'ятикіловатний апарат. На цій лінії обов'язково окремий захисний автомат — номінал за паспортом джерела.
Вихід АВР до щита
Вихід АВР підключаємо на ввідний автомат щита. Перевірити затяжку всіх клем — нічого не повинно хитатись. Акуратно укласти кабелі стяжками.
Налаштування затримок АВР
Більшість АВР мають регулювання: затримка перемикання на резерв (0.5-10 сек) та затримка повернення на мережу (30-180 сек). Затримку повернення ставити мінімум 60 секунд — щоб мережа стабілізувалась і не було «хлопань» туди-сюди при нестабільному живленні. Для інвертора затримку переходу на резерв можна ставити мінімальну — інвертор готовий миттєво.
Підключення акумуляторів та фінальна перевірка
Акумулятори до інвертора — як у варіанті з перемикачем. Перевірка: ввімкни мережу і інвертор одночасно. АВР повинен бути на «Мережа» (індикатор). Вимкни ввідний на поверсі — АВР повинен перемкнути на резерв за кілька секунд, індикатор зміниться. Ввімкни назад — АВР повернеться через встановлену затримку. Останнє: обов'язково задокументуйте свою збірку. Я для цього скористався конструктором ElectroBoard — накидав схему, роздрукував аркуш і прикріпив скотчем до внутрішньої сторони дверцят боксу. Коли через рік забудеш що куди підключено (а ти забудеш, повір), цей папірець збереже години нервів.
Нуль: головна помилка при підключенні інвертора
Якщо ти збираєшся підключати автономний інвертор через перемикач або АВР, забудь про схеми зі звичайних підручників. Ось на що я наштовхнувся: у більшості простих інверторів нуль на виході — це не той самий нуль з твоєї розетки. Прилад генерує свою власну, ізольовану пару: і фазу, і нуль. Якщо твій перемикач перекидає тільки фазний провід, а нуль залишається спільним для мережі та інвертора — чекай проблем.
Перша ознака — ПЗВ починає вибивати без причини одразу після переходу на живлення від інвертора. Це тому, що частина струму через спільний нуль йде не туди, куди очікує захисний пристрій. Друга — деяка техніка може просто не запуститися або працювати нестабільно.
Висновок простий як двері: комутаційний апарат (хоч ручний рубільник, хоч автоматичний блок) обов'язково має розривати обидва полюси одночасно — і лінійний (L), і нейтральний (N) провідники. Це золоте правило для будь-якого автономного джерела. Виняток становлять гібридні моделі з вбудованим relay-байпасом, де нейтраль прохідна від заводу — але це треба перевіряти по документації конкретного пристрою.
Зізнаюся, спочатку я заощадив і поставив звичайний однополюсний рубильник. Результат був миттєвим: ПЗВ вибивало в ту ж секунду, як тільки я переводив хатку на батареї. Довелося переробляти на двополюсну схему — і все запрацювало як треба.
КРИТИЧНО: перемикач або АВР повинен перемикати ОБИДВА полюси — і фазу (L), і нуль (N). Якщо перемикається тільки фаза — при роботі від інвертора ПЗВ буде хибно вибивати або не працюватиме взагалі. Купуй двополюсний (2P) перемикач, не однополюсний.

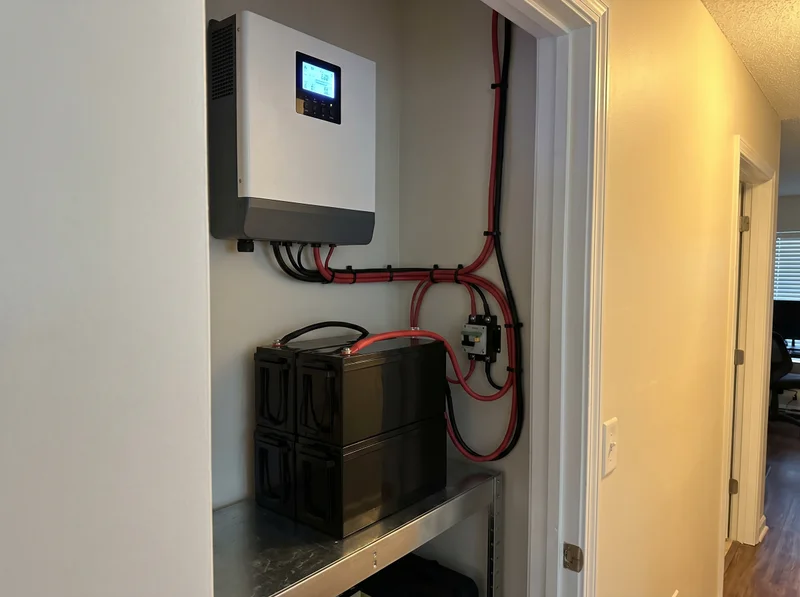

Де розмістити інвертор і акумулятори в квартирі
Шукаючи місце для свого інвертора, я керувався чотирма правилами: прохолодно, сухо, безпечно і недалеко.
Головний ворог електроніки та акумуляторів — тепло. Тому вентиляція обов'язкова. Інвертор шумить, особливо під навантаженням — це 40-55 дБ, як розмова вголос. Вага теж враховується: мій LiFePO4 акумулятор на 48В і 100А·год важить близько 45 кілограмів.
Де можна розмістити? По-перше, коридорна шафа — зручно, поруч зі щитком, але обов'язково просвердліть вентиляційні отвори у дверцятах і перевірте чи полиця витримає навантаження. По-друге, утеплений балкон — відмінний варіант для літа завдяки природній вентиляції, але взимку стежте за температурою: літій-залізо-фосфатна хімія погано переносить мороз нижче нуля. Мій вибір — комора, і я цілком задоволений цим рішенням вже більше ніж пів року. Сухо, ізольовано, малюк туди не залізе, а перетворювач я закріпив на стіні через металеву пластину — надійно тримається навіть при вібрації вентилятора під навантаженням.
А ось куди монтувати категорично не раджу. Ванна кімната — очевидно, волога та конденсат зроблять свою справу рано чи пізно. Кухня поруч із плитою — жир, пара, перепади температури. Спальня — вентилятор охолодження гуде на рівні 45-55 децибел, заснути під такий акомпанемент зможе хіба що глуха людина.
Безпека і нормативи
Заземлення в квартирі
Ця тема часто викликає плутанину. Все залежить від того, яка у тебе система в будинку.
У новобудовах зазвичай TN-S або TN-C-S. Тут є окремий провід заземлення (PE, жовто-зелений). Його і потрібно підключити до корпусу інвертора та всіх металічних частин. Це захистить від ураження струмом при пробої.
У старих хрущовках часто TN-C. Тут нуль і «земля» об'єднані в один провід (PEN). Окремої землі в розетках немає. У такому випадку не можна робити саморобне заземлення на батарею чи арматуру! Корпус інвертора залишай незаземленим. Твоє головне порятуння в цій ситуації — коректно встановлене ПЗВ, яке спрацює при витоку струму навіть без окремого PE-проводу. Як правильно підібрати тип і номінал — у статті про вибір ПЗВ.
Чому не можна подавати назад у мережу
Уяви картину: зникло світло, твій перетворювач тихенько гуде в коморі і живить квартиру від батареї — все чудово. Але якщо вихід цього пристрою з'єднаний з побутовою розеткою напряму, без жодного комутаційного апарату, то електрична енергія через внутрішню проводку, лічильник і поверховий бокс проникає в загальний зовнішній кабель будинку — той самий, що начебто «мертвий». Ремонтна бригада, яка в цей момент працює на опорі чи в трансформаторній, розраховує що ділянка повністю знеструмлена — і раптом отримує 220 вольт з твоєї квартири.
Тому — ніколи не підключай вихідні клеми у звичайну настінну розетку! Єдиний допустимий метод — спеціальний комутаційний апарат з обов'язковим проміжним нульовим положенням між двома робочими позиціями. Коли рукоятка проходить через середню позицію, зв'язок з зовнішньою лінією повністю розривається механічно, і тільки потім замикається контур від батарейного джерела. Така фізична блокіровка конструктивно унеможливлює одночасну подачу від двох систем — і саме за це розробники рубільників отримують свої гроші, а не за красиву ручку.
Пряме підключення перетворювача у побутову розетку подає небезпечну напругу зворотнім ходом у зовнішню лінію будинку. Це створює смертельну загрозу для ремонтних бригад і категорично заборонено діючими нормативами.
Типові помилки — і мої, і чужі
Спочатку зіткнувся з цим сам, потім бачив у друзів — помилки з резервним живленням дуже типові. Ось список найпоширеніших промахів, які можуть коштувати грошей, обладнання або навіть здоров'я.
Однополюсний перемикач замість двополюсного. Це була моя перша і найнебезпечніша помилка. Я купив звичайний рубильник, який розривав лише фазу. Нуль залишався з'єднаним з мережею. Коли спрацював ПЗВ, він просто вибивав, не даючи нічого підключити. Потрібен саме двополюсник, який повністю відокремлює твій будинок від зовнішньої мережі — і по фазі, і по нулю.
Модифікована синусоїда замість чистої. Зекономив знайомий 2500 гривень — а потім слухав як ноутбук гуде на весь стіл і нервово спостерігав за мерехтінням LED-ламп по всій хаті. Обрізана прямокутна хвиля на виході руйнує імпульсні джерела живлення та перегріває двигуни побутової техніки, особливо компресорні.
Тонкий провід на ділянці від перетворювача до розподільного боксу. Я на власній шкірі перевірив — поклав дротину 2.5 квадрати, а при двокіловатному навантаженні вона розігрілась так, що обпік палець коли торкнувся. Це не тільки прямі енергетичні втрати, але й реальна пожежна загроза у стіні чи гофрі; мінімальний безпечний переріз — четвірка, а краще шістка для серйозних потужностей. Порахувати падіння на довгій ділянці — калькулятор падіння напруги.
Відсутність захисного вимикача на постійній стороні батареї. Літій-залізо-фосфатний елемент при замиканні видає колосальний струм — понад тисячу ампер, без перебільшення. Мідна шина без плавкої вставки або автомата перетвориться на розпечену нитку швидше ніж ти встигнеш відсмикнути руку. Запобіжник монтується максимально близько до позитивної клеми батареї.
«Розумне» рішення всунути вилку від перетворювача прямо в настінну розетку. На YouTube повно таких «лайфхаків», і кожен з них потенційно смертельний — напруга через побутову проводку і лічильник потрапляє назад у загальну зовнішню лінію. Лінійний електрик, що ремонтує «знеструмлену» ділянку, отримає удар від твого домашнього джерела. Комутація виключно через спеціальний двополюсний апарат, ніяких розеток і подовжувачів!
Батарея стоїть далеко від перетворювача. Я колись розніс їх по різних кімнатах заради економії простору, і п'ять метрів товстого кабелю на кожному полюсі перетворились у радіатор — мідь нагрівалась відчутно, а ефективність системи просіла. Оптимальна відстань між елементами — до півтора метра, чим коротше тим краще.
Ігнорування пускового струму компресорної техніки. Холодильник номінально їсть 150 ватт, але при запуску його мотор хапає в п'ять-сім разів більше — і якщо пікова потужність перетворювача не покриває цей стрибок, система просто вирубиться в аварійний захист. Мій перший досвід був саме таким: купив кіловатний апарат, холодильник запустився — і тиша, екран блимнув помилкою «overload». Тепер завжди дивлюся на пікове навантаження в паспорті техніки, не на середнє.
Скільки все це коштує: кошторис
| Позиція | Бюджетний варіант | Комфортний варіант |
|---|---|---|
| Інвертор (чиста синусоїда) | 8 000 грн (1.5 кВт) | 25 000 грн (3 кВт) |
| Акумулятор LiFePO4 | 10 000 грн (12В 100А·г) | 35 000 грн (48В 100А·г) |
| Перемикач / АВР | 600 грн (перемикач) | 2 000 грн (АВР) |
| Кабелі, автомати, наконечники | 500 грн | 1 000 грн |
| Разом | ~19 100 грн | ~63 000 грн |
Бюджетний варіант — це вже реальне резервне живлення: 5-6 годин світла, інтернету та холодильника при блекауті. Комфортний — повна автономія квартири на 8-10 годин з автоматичним перемиканням.
Часті запитання
Висновок
От і вся наука. Система резервного електропостачання на базі перетворювача напруги та літієвої батареї — це проєкт на один спокійний вихідний, без екзотичних інструментів і без потреби кликати електрика (хоча на фінальну перевірку можна і запросити, за 300-600 гривень спокій дорожчий). Мінімальний бюджет стартує від 19-20 тисяч за працюючий комплект.
Запам'ятай головне: двополюсна комутація між двома джерелами, тільки чиста форма вихідної напруги, і виключно літій-залізо-фосфатна хімія для батарей у житловому приміщенні.
Наступна стаття — про реле напруги: пристрій, який захищає всю техніку від стрибків та обривів нейтралі. Розбираємо як обрати між Zubr та Новатек, як правильно змонтувати і які затримки виставити.
Залишились питання? Пишіть в коментарях — відповім з досвіду.
