Реле напруги для квартири: Zubr, Новатек чи DigiTOP

У попередній статті про інвертор я згадував свій Zubr D63t — захисний апарат, який без нарікань відпрацював у моєму щитку цілий рік. Але купив я його не одразу. Спочатку тиждень порівнював характеристики, читав форуми, консультувався з двома знайомими електриками і навіть переглянув п'ять-шість відеооглядів на YouTube. Чому зупинився саме на цій моделі? Чому відкинув Новатек і DigiTOP? І чи дійсно потрібна ця штука кожній квартирі без винятку?

Зараз розкажу все що дізнався — від теорії до живого досвіду.

Ось головне. Цей невеличкий модуль на дві позиції DIN-рейки коштує від дев'ятисот до тисячі семисот гривень. Копійки. А побутову електроніку він рятує на десятки тисяч. Сусід зверху переконався на власному гаманці, коли у стояку відгорів нульовий провідник: на його розетках з'явилось 380 замість двохсот двадцяти, і за три секунди вигоріли холодильник, мікрохвильовка та плазмовий телевізор. Все. У мене ж захисний апарат клацнув — хата знеструмилась миттєво. Техніка ціла, нерви на місці.

---

Навіщо цей пристрій і що трапиться без нього

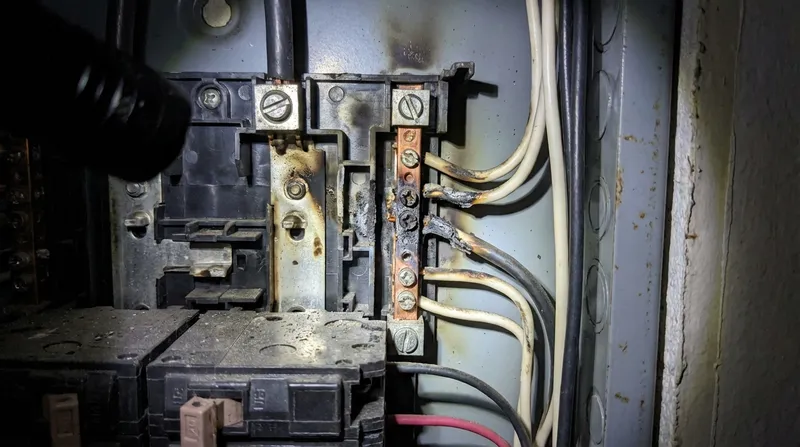

Відгоряння нуля — 380 у побутовій розетці

Найстрашніший сценарій. Більшість мешканців багатоповерхівок про нього навіть не чули.

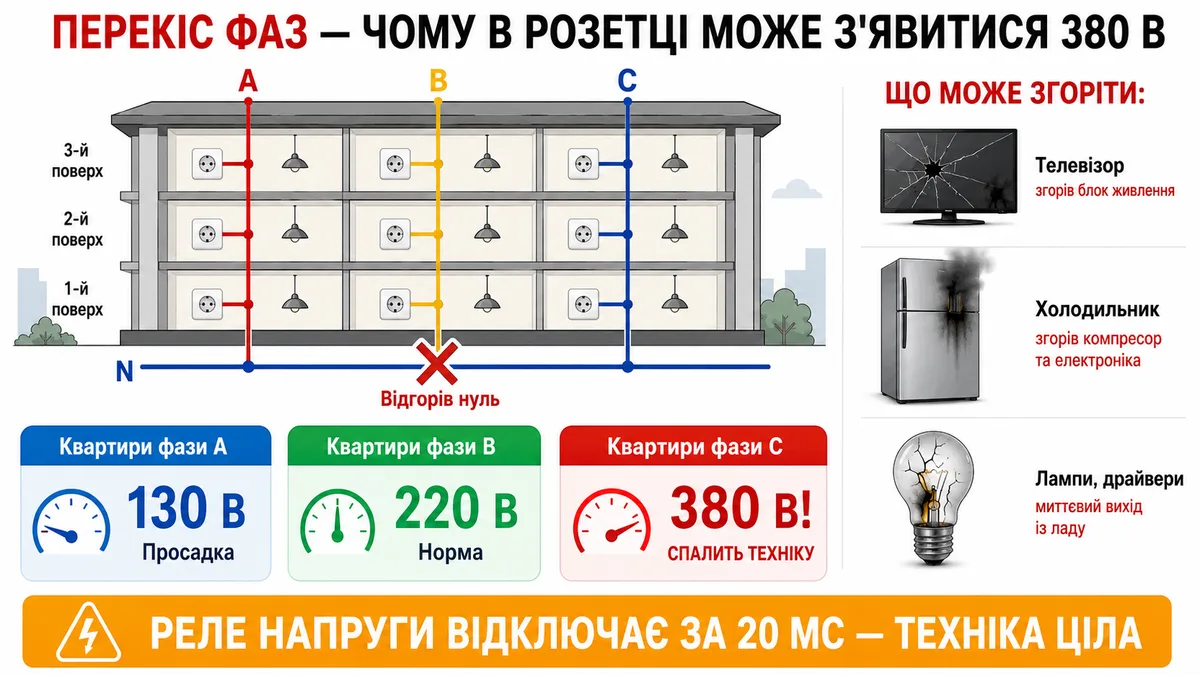

Механіка така. Квартири в під'їзді розкидані по трьох фазах — A, B, C — а нульовий провідник спільний для усього стояку. Поки він цілий, кожна оселя отримує свої стабільні 220. Але варто нульовому контакту відгоріти через корозію, криворуку затяжку гвинта на клемній колодці поверхового бокса або банальне старіння алюмінієвого з'єднання — починається хаос, який електрики називають перекосом фаз: на одних квартирах мережа просідає до жалюгідних ста тридцяти, а на інших вистрілює аж до 380.

Триста вісімдесят? Вирок для побутової електроніки. Імпульсні перетворювачі в телевізорах та ноутбуках конструктивно витримують максимум 250 — 260. Вище — миттєва загибель напівпровідників без найменшого шансу на ремонт. Компресорний агрегат холодильника протримається хвилину-дві, світлодіодні драйвери в лампах спалахнуть і згаснуть назавжди.

Я бачив наслідки наживо у сусідньому під'їзді. Люди зносили спалену побутову електроніку до керуючої компанії — три повних мішки. Мотлох. Сумарний збиток по стояку перевищив 200 тисяч гривень, хоча одне захисне реле коштувало б кожному менше двох тисяч. Арифметика нещадна.

Перехідні процеси при поверненні електропостачання

Ситуація знайома кожному. Електрику дали після шестигодинного блекауту — перші секунди мережа нестабільна: амплітуда стрибає від ста сімдесяти до 270, поки трансформаторна підстанція виходить на робочий режим та розподіляє потужність по ділянках. Побутові прилади що увімкнулись автоматично — холодильник, бойлер, зарядні пристрої — отримують цей хаотичний коктейль прямо на вхідні клеми і можуть не пережити.

Захисне реле тримає усіх споживачів знеструмленими поки синусоїда не повернеться в задані межі. Тільки тоді подає живлення. Паузу повторної подачі задаєш сам; я виставив 120 секунд і за рік жодного інциденту.

Захисний модуль проти стабілізатора — одне й те саме?

Ні. Зовсім різні речі, хоча продавці в магазинах регулярно плутають і радять покупцям стабілізатор замість реле або навпаки.

Стабілізатор — активний трансформаторний або електронний перетворювач. Він вирівнює: в мережі 190 — на виході 220, в мережі 240 — все одно рівно 220. Працює безперервно, гріється, гуде вентилятором. Добрий стабілізуючий блок на п'ять-десять кіловат потягне від восьми до двадцяти п'яти тисяч гривень і займе місце невеличкої тумбочки під стіною коридору.

Захисне реле — пасивний сторож. Нічого не вирівнює взагалі. Амплітуда вийшла за встановлені межі — бах, силовий контактор розмикається, все мертве. Повернулась в норму і минула задана пауза — контактор замикається, живлення відновлене автоматично без втручання людини. Габарити мініатюрні — дві позиції на рейці, а цінник стартує від вісімсот і доходить до тисячі семисот за топову модель з термозахистом і журналом подій.

У багатоповерхівці з нормальною мережею 200–240 — реле закриє 99% загроз. Дешево і сердито. Стабілізуючий агрегат виправданий лише коли ваша ділянка хронічно просаджена або коливається протягом доби як на гойдалці — типова біда приватного сектору на хвості довгої повітряної лінії.

---

Ключові параметри при виборі

Номінальний струм — як порахувати під своє житло

Залізне правило: номінал захисного модуля не менше номіналу ввідного вимикача. У тебе головний автомат на тридцять два ампери? Бери захист мінімум на тридцять два, а краще на сорок. Навіщо запас? Цей апарат стоїть у ланцюзі постійно, через його контактну групу тече кожен ват спожитої квартирою потужності. Якщо навантаження наближається до межі — контакти гріються, ресурс тане.

Коли ввідний на п'ятдесят або вище, а шістдесяти трьох ампер вже замало — ставиться зв'язка «модуль керування + контактор». Керуючий блок вимірює мережу і подає сигнал на котушку потужного контактора, а вже той тримає силове навантаження. Промисловий підхід; для більшості квартирних сценаріїв — надлишок.

Швидкодія — мілісекунди вирішують долю техніки

Час реакції — скільки мілісекунд потрібно електроніці щоб розімкнути силовий контакт після фіксації аварійного рівня. Параметр, на який мало хто звертає увагу. Дарма.

У дешевих китайських виробів — до 500 мілісекунд, пів секунди. За цей час при трьохстах вісімдесяти на розетці блок живлення ноутбука вже перетвориться на грудку оплавленого пластику. Zubr та DigiTOP заявляють двадцять-п'ятдесят мілісекунд. Новатек РН-113 — двадцять мілісекунд рівно. Різниця? В десять разів. На практиці будь-який пристрій зі швидкодією до ста мілісекунд забезпечує достатній рівень захисту побутової електроніки, але при інших рівних — обирай швидший.

Порогові значення та діапазон вимірювання

Діапазон вимірювання — це рамки, в яких електроніка модуля здатна коректно зчитувати синусоїду та приймати рішення про комутацію. Зазвичай від ста — ста двадцяти до двохсот сімдесяти — трьохсот. Цього вистачає.

Набагато цікавіші порогові значення, які ти виставляєш сам — верхня та нижня межа спрацювання. Заводські: нижній 170 — сто вісімдесят, верхній 250 — 260. Мої персональні: нижній 190, верхній 245. Чому жорсткіше? При ста сімдесяти компресор холодильника вже перегрівається і працює з аномальним споживанням, а 260 занадто близько до критичної зони імпульсних перетворювачів. Краще раніше знеструмити і зберегти обладнання, ніж тримати на граничних показниках.

Затримка повторного ввімкнення — чому не можна ставити п'ять секунд

Після аварійного розмикання і повернення амплітуди в норму пристрій не замикає контактор одразу. Є пауза — від кількох секунд до п'ятнадцяти хвилин, настроюється кнопками на корпусі.

Головна причина існування цієї паузи — компресорна техніка. Холодильник, кондиціонер, осушувач повітря працюють на основі замкнутого циклу стиснення газу. Раптова зупинка і миттєвий перезапуск означають старт мотора проти високого тиску в контурі, який ще не встиг вирівнятись через капілярну трубку; пусковий струм при цьому зашкалює у п'ять-сім разів, обмотка статора перегрівається, і через десяток таких циклів компресор гине.

У мене стоїть 120 — золотий компроміс. Перевірив на власному холодильнику Samsung: при цій паузі компресор завжди стартує м'яко, без ривків і зайвого гулу. А якось виставив десять секунд на пробу — холодильник при перезапуску загудів так, що кіт злетів зі шафи. Більше не експериментую.

True RMS — точність вимірювання на спотвореній синусоїді

Абревіатура розшифровується як True Root Mean Square — метод обчислення діючого значення змінної величини, який дає коректний результат незалежно від форми кривої. Стандартний метод (averaging) працює точно лише на ідеальній синусоїді, а в реальній побутовій мережі вона завжди трохи зіпсована гармоніками від імпульсних перетворювачів, світлодіодних драйверів, частотних регуляторів.

Без True RMS вимірювач може показувати 225 коли насправді вже 235, або навпаки — завищувати і вимикатись безпричинно. Різниця у п'ять-десять одиниць при штатній роботі некритична, але під час аварії на стояку кожна мілісекунда і кожен відсоток точності на рахунку.

Модулі з True RMS: Zubr серія D (D25, D32t, D63t), Новатек РН-113, DigiTOP серія M2. Бюджетні виконання зазвичай обходяться без нього — для квартири з відносно чистою мережею цілком прийнятно, нічого страшного. Але якщо різниця лише сотня-дві гривень — бери точніший.

Корисні додаткові можливості

Термічний захист. Вимірює температуру власної контактної групи і розмикає ланцюг при перегріві. Є у Zubr серії "t" (D32t, D63t) та DigiTOP серії M2. Річ корисна — якщо клему погано затягнули і вона почала нагріватись під струмом, апарат знеструмить лінію сам, не чекаючи поки загориться ізоляція в боксі.

Архів аварійних подій. Zubr D63t зберігає останні десять відключень із зазначенням зафіксованої амплітуди та моменту спрацювання. Круто для діагностики: приходиш додому, відкриваєш бокс, гортаєш журнал і бачиш які стрибки відбувались поки тебе не було. Конкуренти такого в базових побутових моделях не пропонують.

Бездротове керування. Zubr D25t Wi-Fi дозволяє моніторити мережу та комутувати навантаження з телефону з будь-якої точки планети. Чесно — для типової оселі надлишок. Але якщо здаєш житло в оренду або часто подорожуєш — зручно зазирнути в додаток і побачити що відбувається з електрикою.

Вимірювання струму. DigiTOP серія VA та Zubr MF окрім амплітуди показують поточне навантаження в амперах та миттєву потужність у ватах. Корисно для моніторингу, але на якість захисту не впливає.

---

Три виробники — розбір без маркетингової води

ZUBR — київське виробництво, п'ять років гарантії

Компанія DS Electronics. Виробництво в Україні, на ринку з дві тисячі сьомого року. Мабуть найпопулярніший бренд захисних модулів у країні — і підстави для цього є.

Що мені подобається — я переконався за рік щоденної експлуатації D63t. По-перше, якість складання — я розбирав свій екземпляр з цікавості (гарантія давно не хвилювала) і всередині побачив акуратну плату, нормальну елементну базу та потужний силовий контактор на вісімдесят ампер при номіналі шістдесят три, тобто запас тридцять відсотків. По-друге, реальна швидкодія двадцять-п'ятдесят мілісекунд підтверджена незалежними тестами з осцилографом на YouTube. По-третє, сервіс: офіційна майстерня в Києві, комплектуючі в наявності, ремонтують навіть по закінченню гарантійного терміну за адекватний прайс.

Мінуси? Цінник вище за DigiTOP на двадцять — сорок відсотків. Інтерфейс налаштування трьома кнопками і семисегментним індикатором потребує звикання до логіки меню. Щоправда, конфігуруєш один раз і більше не чіпаєш.

Новатек-Електро — харківський промисловий досвід

Компанія на ринку з дев'яностих. Основний профіль — промислова автоматизація та релейний захист для виробництв, але побутова лінійка теж потужна. Гарантія п'ять років.

Я тримав РН-106 в руках коли допомагав тестю збирати бокс на дачі — вразила вага і щільність корпусу, відчувається що всередині серйозна елементна база, а не порожня пластикова коробочка. Козирна карта Новатек — електроніка. Модель РН-113 має швидкодію 20 мілісекунд (одна з найкращих на українському ринку) плюс вбудований захист від імпульсних перенапруг до 6 кВ, тобто навіть при короткочасному викиді від грозового розряду у повітряну лінію апарат встигне зреагувати і при цьому збереже власну електроніку.

Ще один плюс — автокалібрування. РН-106 та РН-113 самостійно коригують точність з часом, компенсуючи старіння компонентів; за п'ять років дрейф складе менше одного відсотка.

Мінуси? Два. Корпус виглядає скромніше (хоча в закритому боксі це байдуже). І лінійка вужча — Wi-Fi та архів подій побутовому сегменту не дісталися.

DigiTOP — харківський бюджет

Ще один український виробник із Харкова. Асортимент широченний — від мініатюрних розеткових варіантів за п'ятсот гривень до серйозних DIN-виконань на шістдесят три ампери. Але гарантію дають лише три роки.

Головний козир — цінник. VP-50A на DIN-планку обійдеться приблизно стільки ж скільки Zubr D32t, але при цьому тримає п'ятдесят ампер. Для бюджетного щитка — цілком робоча пропозиція.

Що бентежить. Коротший гарантійний період. Старші моделі обходились без True RMS — свіжа серія M2 це виправила, але вона вже коштує на рівні конкурентів. Плюс менше незалежних тестів із вимірювальним обладнанням — перевірити заявлені цифри складніше.

Знайомий монтажник ставив VA-32A замовнику і за два роки жодних нарікань. Інший знайомий мав VP-63, який через рік почав хибно розмикатись — замінили по гарантії без питань, але неприємний осад лишився. Поодинокий дефект трапляється навіть у преміальних марок, тож списувати весь асортимент через один випадок я б не став.

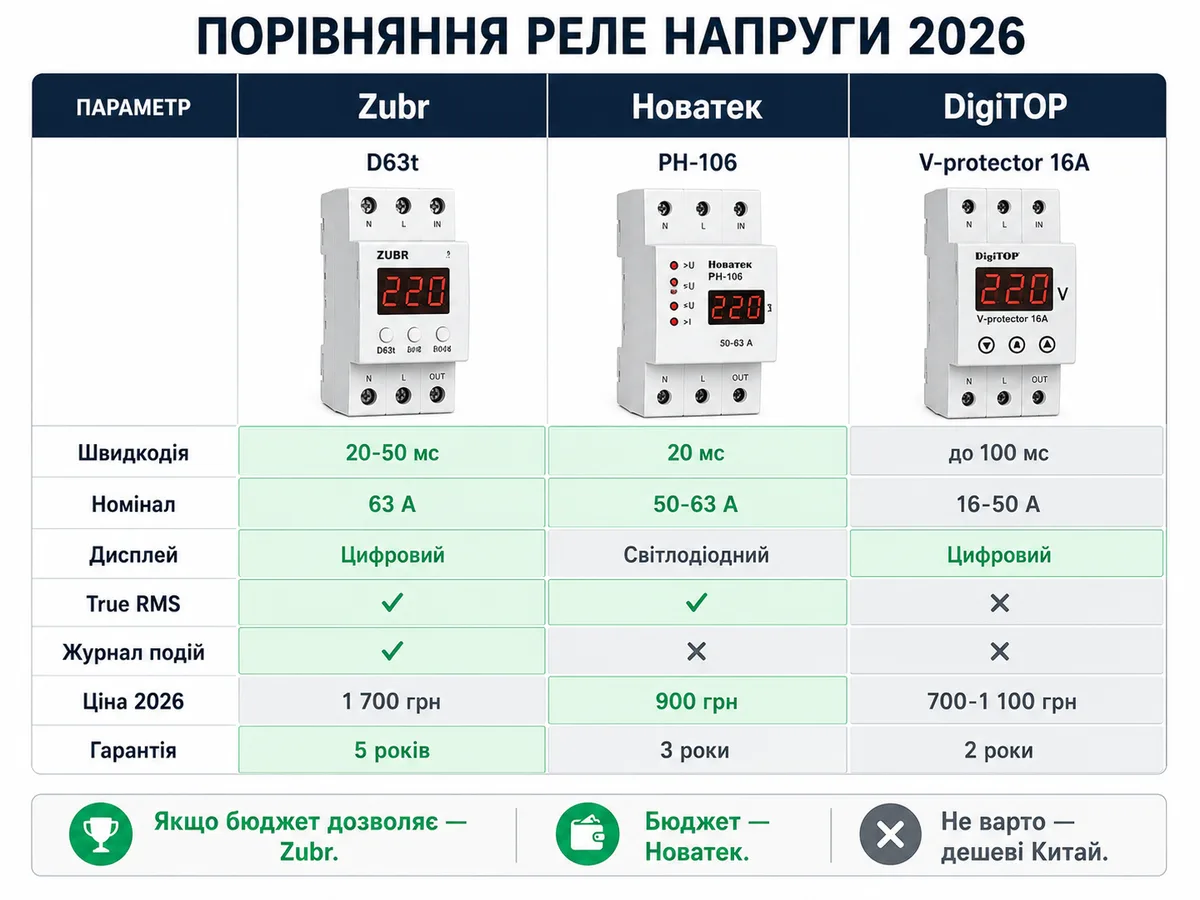

Зведена таблиця: специфікації та гроші

---

Яку модель взяти під конкретну ситуацію

Без абстракцій — ось готові рекомендації.

---

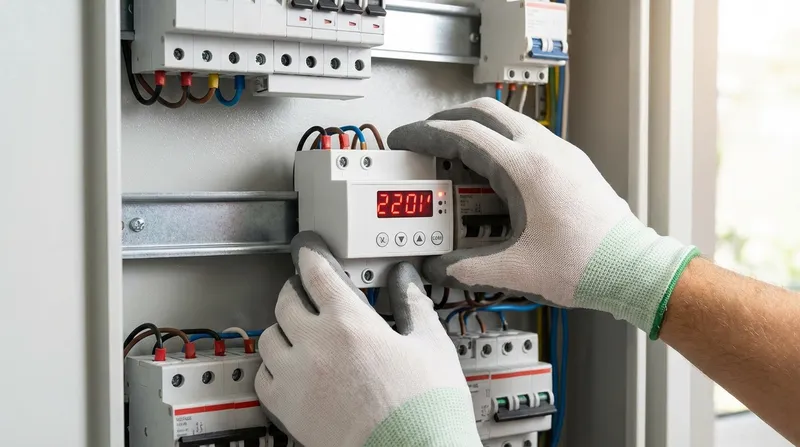

Монтаж у бокс: де саме ставити і як з'єднувати

Позиція в ланцюзі — одразу за ввідним вимикачем

Місце єдино правильне: між ввідним автоматом (або перемикачем АВР, якщо змонтовано резервне живлення) і всім іншим наповненням розподільчої шафи — протипожежним ПЗВ, груповими диференційними захистами, модульними вимикачами ліній.

Логіка елементарна. Апарат захищає все що стоїть після нього. Засунеш за ПЗВ — диференційний захист залишиться голим перед перенапругою і може вийти з ладу першим при аварії на стояку. А в середині бокса — частина ліній взагалі залишиться без будь-якого прикриття від стрибків.

Порядок зліва направо: ввідний автомат → захисний модуль → протипожежне ПЗВ (якщо є) → групові ПЗВ → модульні вимикачі. Детальну схему з фотографіями монтажу зібрав у першій статті про збирання бокса.

З'єднання проводів — п'ять дій

Типова схема для однофазних DIN-виконань: зверху вхідні клеми, знизу вихідні. Нюанси є — залежать від конкретної моделі.

Спершу знеструмлення. Без варіантів. Головний вимикач на поверховому боксі в положення «вимкнено», мультиметром підтверджуєш нуль на вхідних клемах квартирного щита. Перевіряй сам, нікому не довіряй.

Далі фіксуєш модуль на DIN-планку в заплановану позицію — він займе рівно дві стандартні ширини, як звичайний двополюсний вимикач. Нижній гачок заводиш першим, верхню половину притискаєш до характерного клацання, пальцем переконуєшся що корпус нерухомий.

Тепер проводка. Верхні вхідні клеми: фазна жила від виходу ввідного автомата на позначку L, нульова на позначку N. Кожен провід обов'язково обтиснути наконечником НШВІ — голий мідний кінець через рік розпушиться під гвинтом і контакт почне грітися, а це пряма дорога до оплавлення.

Нижні клеми — вихід на решту бокса. Фазу тягнеш на протипожежне ПЗВ або безпосередньо на гребінчасту шину автоматів, нульову — на головну нульову колодку.

Останнє — перша подача. Увімкнув головний автомат, дивишся на індикатор: цифра 222 або 228 — все штатно. Електроніка витримає запрограмовану паузу, внутрішній силовий контактор замкнеться з характерним клацанням, і квартира отримає живлення.

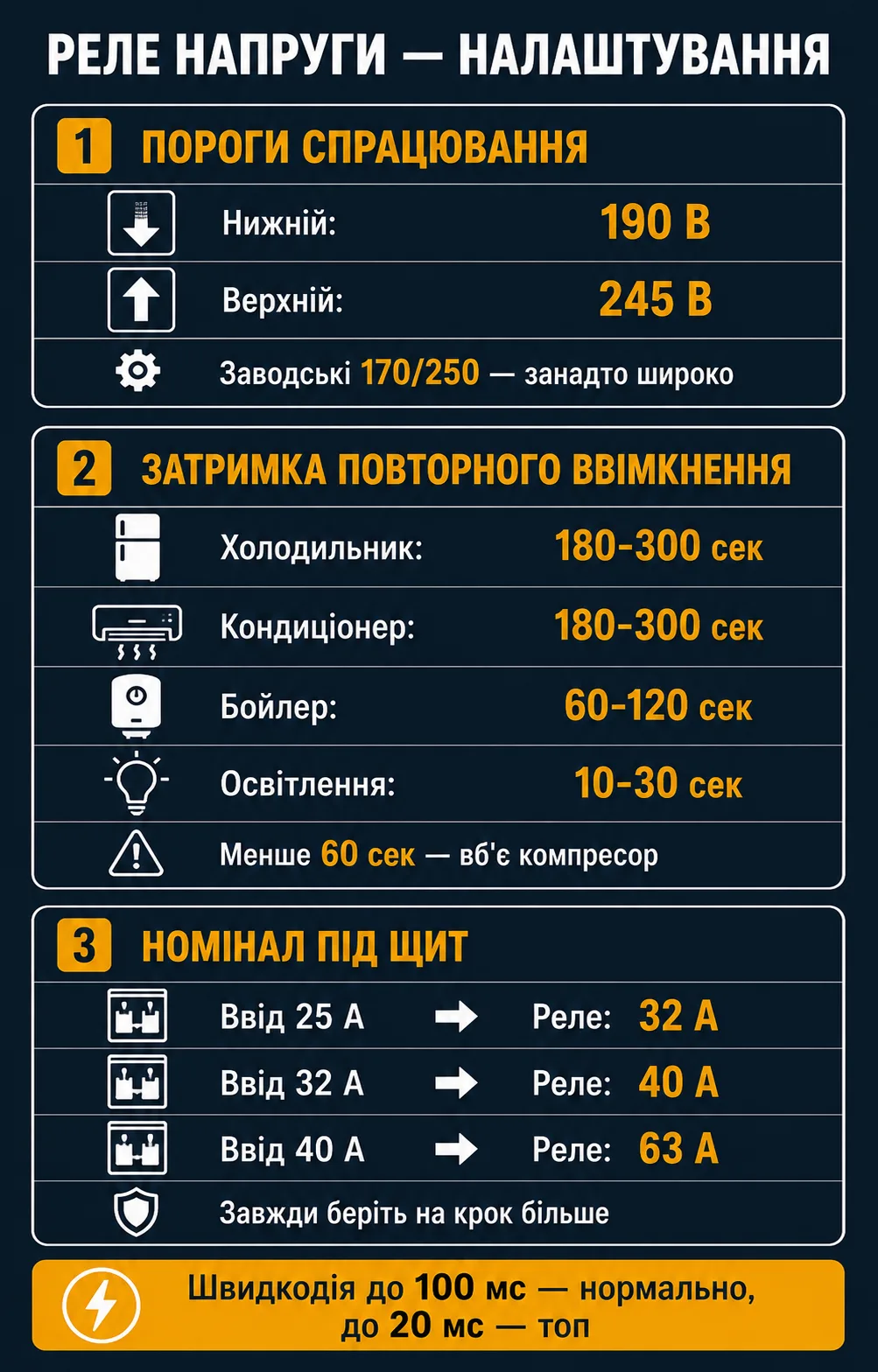

Конфігурування порогів та паузи

Заводські установки зазвичай занадто ліберальні. Рекомендую жорсткіші межі:

Програмування зводиться до натискання кнопок на лицьовій панелі — у кожного виробника своя послідовність, але принцип однаковий: вхід у режим конфігурації, вибір параметра, зміна цифри, підтвердження. Дві хвилини роботи. Після налаштування промаркуй пристрій підписом із зазначенням порогів — зручно через генератор підписів для щита.

Сумісність з інверторним резервом

Цей момент хвилював мене найбільше. Теоретично, недорогий перетворювач може генерувати не ідеальну хвилю, і вимірювальний модуль почне хибно розмикати ланцюг.

Практика: мій Zubr D63t працює з трикіловатним автономним перетворювачем чистого синуса вже рік. Перемикаю через триполюсний рубільник — індикатор показує 222 — 225 від батарей, жодного хибного розмикання за весь період. Паузу при поверненні мережі тримаю ту саму — 120 секунд.

А знайомий із дешевим апаратом «модифікованої синусоїди» мав проблеми: Новатек РН-106 стабільно вибивав при переході на акумуляторне живлення, бо спотворена форма кривої давала хибні показники вимірювальному блоку. Вихід — або замінити перетворювач на якісний із чистою формою вихідного сигналу, або змонтувати обхідний тумблер. Детальніше — у статті про підключення інвертора.

---

Типові граблі — свої і чужі

Занижений номінал. Моя перша дурна помилка: купив D25 бо коштував дешевше. Через місяць одночасно працювали духовка, пральна та бойлер — і термічний захист вирубив усе, бо контакти перегрілися від навантаження, яке для них було зашкальним. Замінив на D63t — і з того дня жодного спрацювання термозахисту навіть при повному навантаженні щита під час новорічних свят коли працювало абсолютно все від духовки до гірлянди на балконі. Мораль: завжди бери з запасом по ампіражу.

Низький нижній поріг. Сусід тримав заводські 170. Мережа просіла до ста сімдесяти п'яти — апарат не розімкнувся, але компресор кондиціонера два місяці працював на межі й у результаті згорів: обмотка статора не витримала хронічного перегріву. Поставив би 190 — кондиціонер вижив би, а квартира темніла б лише на п'ятнадцять хвилин поки амплітуда гуляла.

П'ять секунд замість двох хвилин. Дефолтна пауза на деяких моделях. Мережа мигнула — апарат відключив і через п'ять секунд подав назад. Компресор холодильника отримав старт проти тиску. Раз нічого, п'ять нічого, на десятий — ремонт. Мінімум 120 секунд якщо в квартирі є хоча б один холодильник.

Голий мідний дріт у клемі. Без наконечника НШВІ контакт через рік ослабне, почне нагрівати з'єднання, термозахист буде вибивати ніби без причини — або, що гірше, без термозахисту клема оплавиться непомітно. Кримпер і пачка гільз вирішують проблему на весь строк служби електрощита.

Неправильна позиція в ланцюзі. Бачив у знайомого: захист стояв після групового диференційного пристрою. Результат — прикритою виявилась одна група із десяти, а ввідний автомат і всі ПЗВ залишились під прямим ударом аварійного стрибка.

---

Часті запитання

Чи потрібен захисний модуль якщо в боксі стоять автомати та ПЗВ?

Однозначно. Автоматичний вимикач працює проти надструму — перевантаження та коротке замикання. ПЗВ фіксує витік на землю — ураження людини. А захисний модуль контролює амплітуду живлячої мережі — стрибки, просідання, відгоряння нуля. Три абсолютно різних механізми, кожен виконує свою задачу. Вимикач не побачить що на розетках 380 — для нього струм в нормі, він не розімкнеться. Тільки модуль контролю амплітуди зреагує. Підібрати диференційний захист — калькулятор ПЗВ, розібратися в типах A, AC, F, S — у статті про вибір ПЗВ, а зібрати всю схему воєдино — конструктор ElectroBoard.

Чи врятує від грозового розряду?

Від прямого влучання блискавки в будівлю — ні, для цього існують УЗІП (пристрої захисту від імпульсних перенапруг), окрема категорія обладнання на вводі. Захисний модуль бореться з наслідками: після грозового імпульсу в повітряну лінію амплітуда може підскочити до трьохсот — чотирьохсот на частку секунди. Деякі виконання (Новатек РН-113) мають вбудований бар'єр до шести кіловольт — додаткова страховка, але не повноцінна заміна УЗІП.

Чому апарат часто розмикається без видимої причини?

Три типові пояснення. Перше — занадто жорсткі пороги: верхня межа на 240, а мережа гуляє 235 — 245, ось контактор і клацає туди-сюди. Підніми до 240 восьми — 250и. Друге — ненадійний контакт на клемах самого апарата: нагрів з'єднання провокує хибне спрацювання термічного захисту. Перевір затяжку всіх гвинтів. Третє — мережа справді погана. Постав на тиждень, погортай архів подій (якщо модель підтримує) і побачиш при якій амплітуді відбувались розмикання. Можливо, потрібен стабілізуючий агрегат замість або на додаток.

Скільки модулів потрібно на одну квартиру?

Для типового житла вистачає одного. Монтується за ввідним вимикачем і прикриває усю оселю цілком. Два має сенс виключно коли є окремі групи з різними вимогами: скажімо, серверне або медичне обладнання на одному захисному блоці з жорсткими порогами, а побутові споживачі на іншому з ліберальнішими. Для абсолютної більшості мешканців — надлишок.

Розеткове виконання чи DIN — що обрати?

Залежить від задачі. Розеткові варіанти (Zubr R116y, DigiTOP VP-10AS, Новатек РН-116) — для одного конкретного приладу: встромив у розетку, підключив холодильник, готово, жодного монтажу. Ціна п'ятсот-дев'ятсот гривень. DIN-виконання — для цілого бокса, монтується на рейку, прикриває всі лінії одночасно. Вісімсот-тисяча сімсот. Мій вибір — DIN на весь бокс: один апарат замість п'яти-шести розеткових, простіше і дешевше в перерахунку.

Як перевірити працездатність?

Натисни кнопку TEST на корпусі — силовий контактор розімкнеться і навантаження зникне. Немає кнопки? Тимчасово зміни верхній поріг нижче поточного рівня: зараз 225 — постав 220. Захист мусить миттєво відключити лінію. Поверни назад. Таку процедуру раджу проводити раз на півроку, це займає тридцять секунд.

---

Підсумок

Захисний модуль — не розкіш і не параноя, а базовий елемент будь-якого квартирного бокса нарівні з автоматичними вимикачами та диференційними пристроями. В українських мережах де стрибки і аварійні відключення давно стали нормою — це must-have.

Мій особистий вибір — Zubr D63t. За рік пережив із десяток блекаутів і кілька відчутних стрибків, жодного хибного розмикання, вся побутова електроніка функціонує без нарікань. Але і Новатек РН-106 за вісімсот гривень закриє всі потреби однокімнатної квартири — тут питання бюджету та особистих уподобань, а не принципової різниці в якості захисту.

Головне — не полінуйся виставити пороги і паузу під свою ситуацію. Заводські установки — компроміс для всіх, а твоє житло заслуговує індивідуального підходу.

Наступна стаття — про ПЗВ: чому тип A краще за тип AC, скільки диференційних пристроїв реально потрібно в щитку однокімнатної квартири і як не переплутати нульові шини — найчастіша помилка при монтажі, через яку захист або вибиває без причини, або мовчить коли має кричати.

Є питання? Пишіть у коментарях.
