Як вибрати ПЗВ: типи A, AC, F, S — дифавтомат чи зв'язка

Обіцяв — виконую. У минулій статті про реле напруги я анонсував тему ПЗВ, і сьогодні час її розкрити детально. Коли збирав свій перший щиток, диференційний захист обрав за порадою продавця в магазині — той просто дав найдешевший модуль типу AC. Працювало. Ніхто не загинув. Але потім я дізнався дещо, що змусило мене повернутися до бокса з викруткою.

Знайомий поскаржився: його пральна машина б'є струмом через мокру підлогу ванної. ПЗВ стоїть. Не спрацювало. Виявилося — тип AC не розпізнав пульсуючий витік від інверторного двигуна. Замінив на тип A, проблема зникла того ж вечора. Ціна питання — двісті п'ятдесят гривень різниці та один візит у магазин. Я після цієї бесіди теж замінив у себе.

Зараз розкажу все що дізнався: чому AC — вчорашній день, скільки захисних пристроїв треба в однокімнатній квартирі, що вигідніше — дифавтомат чи зв'язка з автоматом, і як не наступити на граблі з нульовими шинами. Конкретні моделі, актуальні розцінки 2026, типові промахи монтажу.

---

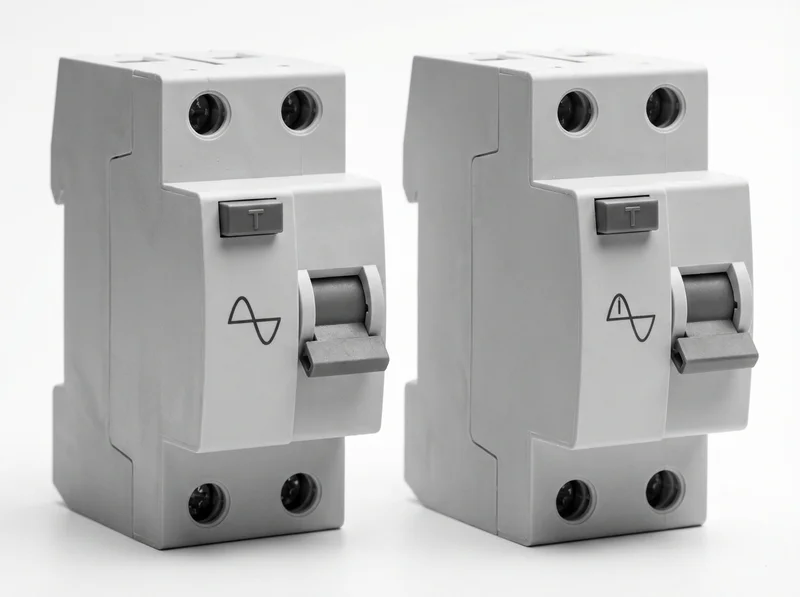

Тип AC проти типу A: чому AC більше не варіант

Раніше пристрій захисного відключення типу AC вважався золотим стандартом побутової електробезпеки, і я сам спочатку поставив саме такий у свій бокс, навіть не замислюючись про альтернативи. Техніка еволюціонувала. Стандарти поки відстають, але реальність уже наздогнала.

Як працює диференційний захист — тридцять секунд теорії

Механіка елементарна. Через тороїдальне осердя апарата проходять дві жили — фазна та нульова, і поки весь струм що пішов по фазі до розетки повертається по нулю назад у повному обсязі, різниця залишається нульовою та пристрій мовчить. Частина енергії втекла повз нуль? Через пошкоджену оболонку проводу, вологий корпус приладу або, не дай боже, тіло людини. Диференціальний трансформатор миттєво фіксує дисбаланс і розмикає контакти за якихось двадцять-тридцять мілісекунд. Ось і вся фізика.

Ключове питання: який саме тип витоку здатний розпізнати конкретний захисний апарат?

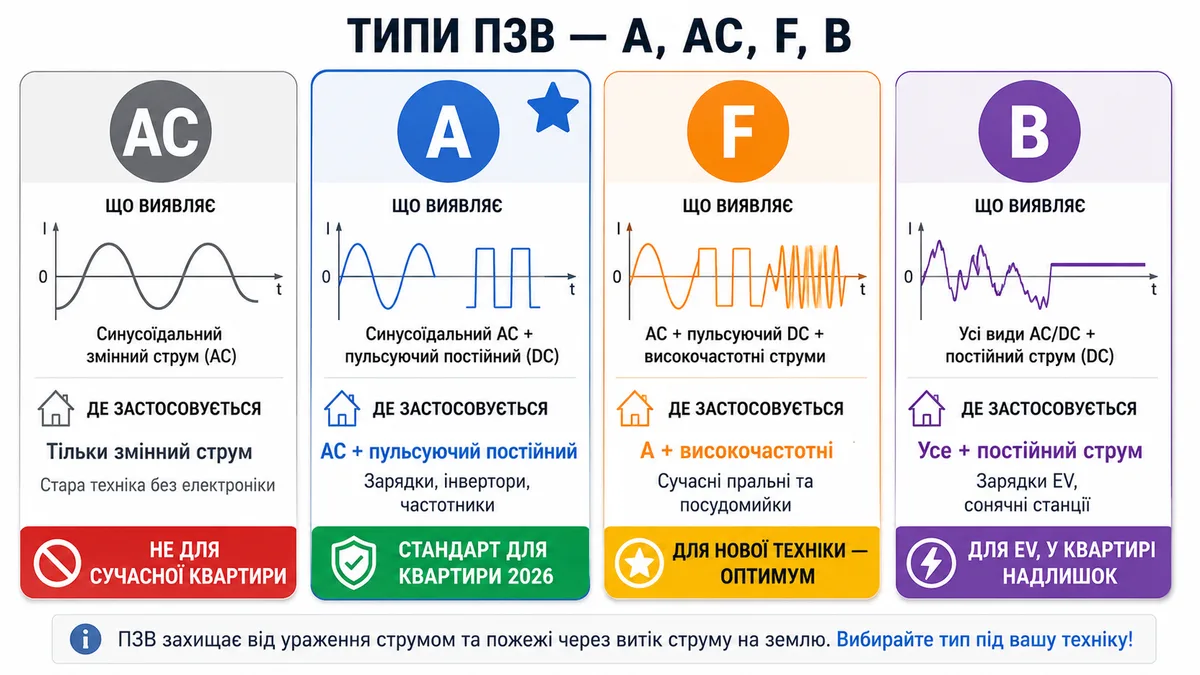

Пульсуючий постійний струм — невидимий ворог типу AC

Тип AC бачить лише синусоїдальний змінний витік. Чистенька хвилечка 50 герц, як у підручнику з електротехніки. Для старої побутової техніки з простими моторами та звичайними нагрівачами цього вистачало.

Проблема глибша. Мій Samsung з інверторним приводом, кондиціонер LG, зарядний блок ноутбука, драйвери LED-стрічок та маленький маршрутизатор — усе це перетворює змінну напругу на постійну внутрішньою електронікою. Кожен сучасний побутовий прилад фактично живиться від випрямленого джерела. При несправності ізоляції витік буде не красивою синусоїдою, а пульсуючим постійним струмом із DC-складником. Дифреле типу AC таку форму просто ігнорує — для нього це шум, фон, нічого підозрілого.

Категорія A чутлива до обох форм: і синусоїдальної, і пульсуючої. В країнах Євросоюзу застарілий варіант AC вже заборонений для нових інсталяцій згідно з вимогами EN 62423. В Україні формально дозволений, але стандарт IEC 60755 рекомендує A як мінімум для будь-якої лінії з електронним обладнанням. Різниця в гроші? Приклад: E.NEXT типу AC коштує близько 632 гривень, тип A — приблизно 880. Доплата двісті п'ятдесят гривень за реальний захист замість декоративного.

Електромеханічне чи електронне — що всередині має значення

Ще один нюанс, про який продавці мовчать. Електромеханічний апарат містить диференціальний трансформатор і соленоїд, який фізично відштовхує механізм розмикання — для цього не потрібне зовнішнє живлення, енергія береться безпосередньо з самого струму витоку. Електронний варіант має плату з підсилювачем, якій необхідне харчування від мережі. Ахіллесова п'ята. Якщо зникне нуль, а фаза залишиться (той самий обрив нуля з 380В, описаний у статті про реле) — електронний захист «осліпне» саме тоді, коли потрібен найбільше.

Перевірка проста: вимкни ввідний автомат і натисни кнопку «Тест». Електромеханічне чітко клацне. Електронне промовчить. Я завжди обираю перший варіант — логічно довіряти пристрою, який гарантовано працює навіть у знеструмленому стані.

Тип F — для індукційних плит та частотних приводів

Тип A вже хороший — ловить і змінний, і пульсуючий постійний витік. Але індукційна варочна поверхня генерує високочастотні складові на частотах 20-200 кГц, і при витоку на таких частотах чутливість звичайного дифреле категорії A різко падає — модуль може просто не побачити загрозу.

Спеціалізований тип F (за IEC 62423) має додаткові фільтри для надійної фіксації високочастотних витоків. Коштує на 30-50% дорожче за тип A і в Україні зустрічається рідко, переважно у лінійках Hager та ABB. Раджу його виключно для лінії індукційної плити — для решти ліній цілком достатньо категорії A.

---

Скільки ПЗВ реально потрібно для однокімнатної квартири

Одне на все? Три? П'ять? Залежить від бюджету та бажаного рівня комфорту.

Мінімальна схема — одне ПЗВ на все

Найпростіший варіант, до якого тягне кожного новачка з обмеженим бюджетом. Ставиш один-єдиний захисний модуль 40А/30мА типу A одразу після ввідного вимикача і розводиш від нього абсолютно всі лінії квартири через звичайні однополюсні автомати. Формально — захист є. Реально — будь-яке витікання струму на довільній лінії знеструмлює оселю цілком: холодильник, маршрутизатор, лампочки гаснуть одночасно.

Один знайомий зібрав саме так, щоб зекономити на комплектуючих. Його дифреле вимикалося щомісяця внаслідок старої духовки з мікротріщиною в ізоляції нагрівального елемента. Пошук причини перетворювався в квест на кілька годин: відключаєш автомати по одному, вмикаєш назад, чекаєш. Веселощі.

Рекомендована схема — три-чотири групи

Я обрав саме цю конфігурацію. Ось розклад:

Три апарати — і квартира поділена на незалежні зони. Вибило кухню? Ванна та кімнати працюють як і раніше. Шукати несправність утричі простіше, бо знаєш де саме закопана проблема.

На одне дифреле з чутливістю 30мА не чіпляй більше трьох-чотирьох автоматичних вимикачів, бо фонове витікання струму від побутової електроніки накопичується з кожною додатковою лінією і може спровокувати хибне спрацювання. Кожен прилад має мікроскопічний природний витік через Y-конденсатори фільтрів та ємність кабелю: пральна — до 1 мА, холодильник — 0.5, ноутбук — до 2. Чотири-п'ять ліній і сумарний фон наближається до порогу спрацювання.

10 мА чи 30 мА — коли яке

Десять міліампер — виключно для мокрих приміщень, де голе тіло контактує з водою, опір шкіри падає до мінімуму, і навіть мізерний витікаючий струм через пошкоджену ізоляцію бойлера може призвести до смертельного ураження протягом частки секунди. Для решти квартири достатньо 30 мА — цей поріг забезпечує надійне відключення при загрозі пожежі та ураженні через суху шкіру.

Але є нюанс. Я переконався на практиці: лінія до балкону через п'ятнадцять метрів проводу постійно вибивала 10-міліамперний модуль через ємнісний струм довгого кабелю. Довелося замінити на 30 — і все запрацювало стабільно. Мораль: не ставте 10 мА на довгі лінії та групи з великою кількістю споживачів.

Селективне ПЗВ (тип S) — коли потрібна затримка на вводі

Є ще один рівень захисту для перфекціоністів. Селективний апарат (маркування S на корпусі) має навмисну затримку спрацювання 0.1-0.5 секунди і встановлюється на ввід квартири як протипожежне дифреле з уставкою 100-300 мА. Логіка елегантна: при витоку спочатку відключається групове ПЗВ на 30мА конкретної лінії, а ввідне з затримкою чекає і вмикається лише якщо групове не впоралось. Без селективності обидва модулі вимкнуться одночасно — вся оселя в темряві, шукай причину з ліхтариком.

Для однокімнатної квартири це скоріше питання комфорту, ніж обов'язкова вимога. Але якщо бюджет дозволяє — зайвим не буде.

---

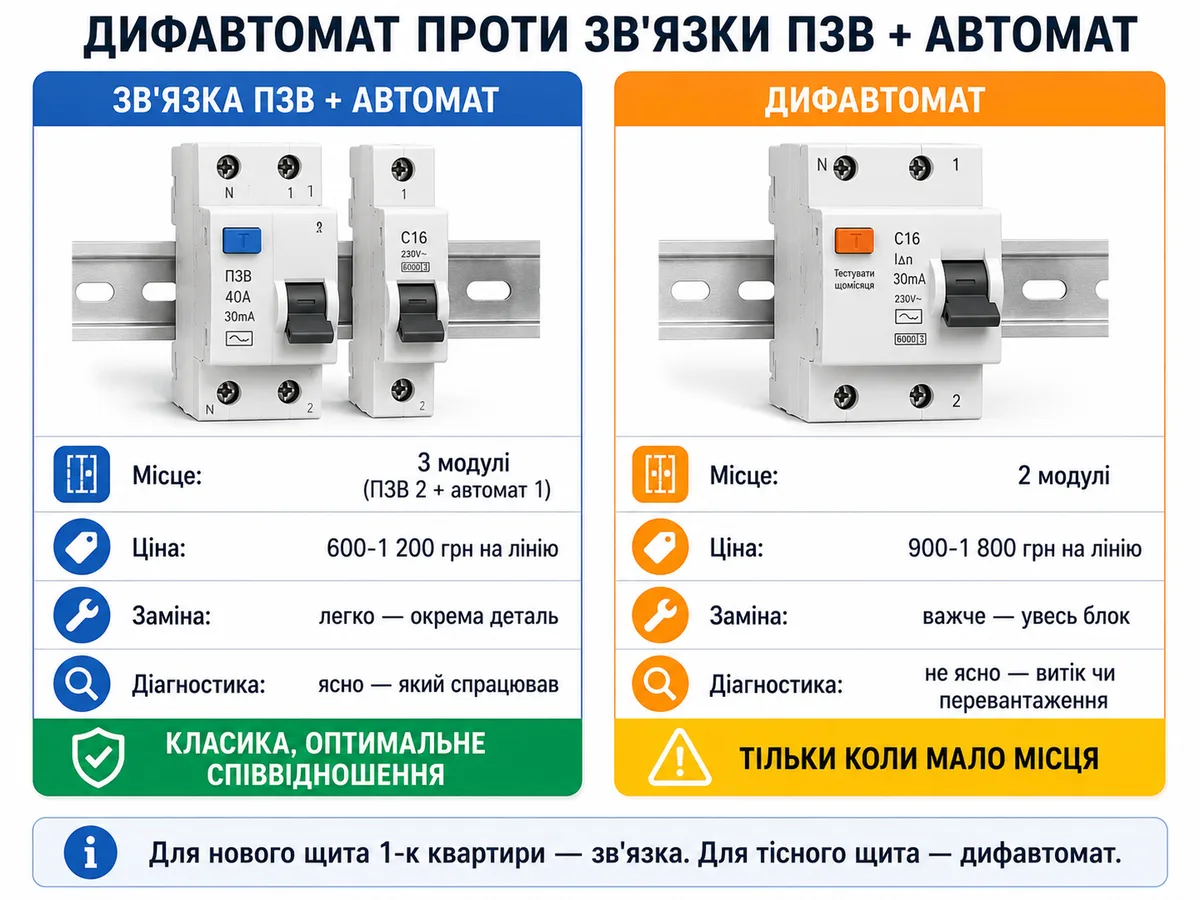

Дифавтомат чи зв'язка ПЗВ з автоматом — рахуємо гроші

Обидва варіанти забезпечують одночасний захист і від небезпечного витікання струму, і від руйнівного короткого замикання — різниця криється лише у формфакторі, зручності діагностики та підсумковій вартості комплекту для щитової шафи.

Плюси та мінуси кожного варіанту

Порівняю обидва.

Дифавтомат (АВДТ) — два пристрої в одному корпусі. Займає лише дві позиції на рейці, потребує менше з'єднань і монтується швидше. Мінус серйозний: при спрацюванні не зрозуміло що саме відбулося — перевантаження чи витік. Доведеться перевіряти методом виключення. Зламався — міняєш увесь дорогий вузол.

Зв'язка ПЗВ + автомат — три модулі (2+1), займає більше місця в шафі. Зате діагностика миттєва: вибило автомат — шукай КЗ або перевантаження; відключилося дифреле — витік. Я обрав саме цей варіант. Коли у мене посипалась ізоляція на старому подовжувачі, пристрій захисного відключення клацнув, а автомат залишився ввімкненим — одразу зрозумів де закопана несправність.

Конкретні ціни 2026 — що вигідніше

Порахуємо на прикладі однієї лінії 16А. Ціни орієнтовні, актуальні на квітень 2026.

Зв'язка E.NEXT виходить майже вдвічі дешевше за ABB дифавтомат при тому ж рівні захисту. Навіть Hager з окремим автоматом дешевший. Бюджетний АСКО за 803 гривні виглядає спокусливо — але це тип AC, який не ловить пульсуючий витік від сучасної техніки. Сумнівна економія.

---

Окрема нульова шина для кожного ПЗВ — найчастіша помилка

Ця пастка чекає кожного, хто вперше збирає щиток із диференційним захистом. Я наступив на ці граблі обома ногами.

Чому нулі не можна змішувати

Після першого монтажу все виглядало бездоганно: акуратні жили, рівні перемички, сині проводи зібрані на одну велику нульову шину. Подав напругу — захисний апарат клацнув відразу ж. Увімкнув назад. Знову вибив. Стабільне відключення при кожній спробі увімкнути світло в кімнаті.

Два безсонні дні я шукав причину, послідовно перевіряючи кожну розетку мультиметром та відключаючи автомати один за одним у надії локалізувати несправність. Грішив навіть на бракований модуль — хоча пристрій виявився цілком справним. Відповідь знайшлась на електротехнічному форумі, в темі де п'ятдесят чоловік описували ідентичну проблему з хибним спрацюванням після монтажу.

Логіка проста як двері. Дифреле безперервно порівнює фазний і нульовий потоки, що проходять крізь його тороїд, і при найменшій невідповідності миттєво розмикає ланцюг. Якщо нулі від кількох ліній зведені на одну клемну колодку за захисним пристроєм, зворотний струм однієї лінії може повернутися через нульовий провідник іншої. Трансформатор побачить це як витік і розімкне контакти. Хибне спрацювання. Або ще гірший варіант — при реальному пошкодженні ізоляції змішані потоки скомпенсують один одного, і апарат промовчить коли має кричати. Це вже загроза життю.

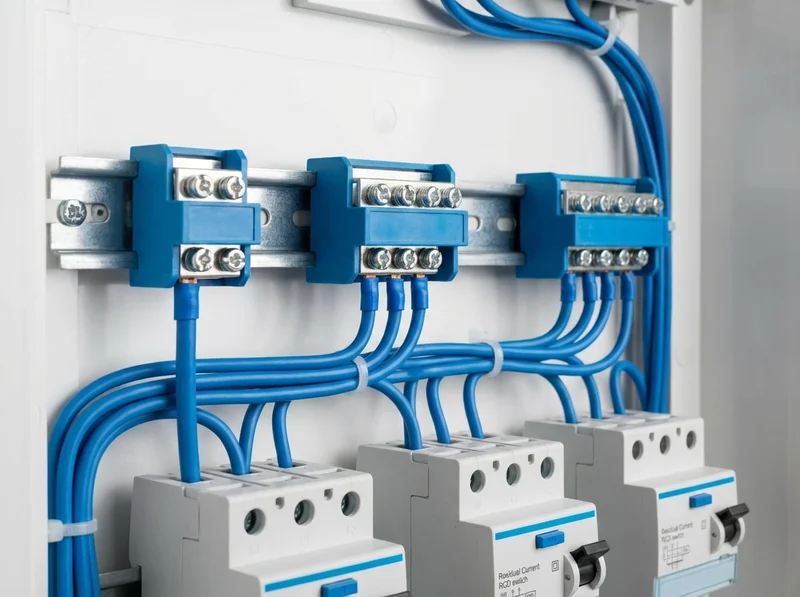

Як правильно організувати N-шини в щитку

Правило залізне і без винятків. Від вихідної N-клеми кожного диференціального пристрою ведеться окрема ізольована шинка на DIN-рейці, і тільки нулі ліній що захищені конкретно цим апаратом підключаються до його персональної колодки — жодних сторонніх провідників, жодних перемичок між сусідніми шинами. Головна ввідна нульова шина від лічильника обслуговує виключно групи без диференціального захисту: освітлення на окремому автоматі, холодильник, автоматика.

У моєму щитку праворуч від кожного захисного апарата стоїть маленька синя шинка на десять клем. Одна штука коштує 50-120 гривень. Три шини — це максимум 360 гривень за коректну роботу обладнання на тисячі.

---

Які бренди обрати і скільки це коштує у 2026

Ціновий розкид здивує навіть досвідченого покупця, який звик до різниці між бюджетними та преміальними електротоварами. Один і той самий клас захисту — тип A, двополюсний, 25-40А, 30мА — від восьмисот до майже чотирьох тисяч гривень залежно від логотипу на корпусі. Я переглянув десятки пропозицій і зібрав актуальну вибірку моделей що реально продаються в українських магазинах.

Зверни увагу на останній рядок. ABB F202 за 3725 гривень — і це тип AC. Преміальний цінник за застарілий функціонал. Дивовижно, але такі моделі досі продаються, і менеджери рідко попереджають про різницю.

Я поставив собі Hager CDA225D на ванну та ETI EFI6 на кухню і розетки кімнат. Рік експлуатації — жодних нарікань, жодного хибного спрацювання. Хто обмежений у бюджеті — E.NEXT за 880 закриє базові потреби. АСКО UTrust тип A за 804 гривні — найдешевший варіант типу A що я знайшов у вільному продажу.

Щодо дифавтоматів: ABB DS201 C16 A30 коштує близько 1755 гривень. Бюджетний АСКО DS 951 обійдеться лише у 803 гривні, але це знову ж застарілий тип AC, тому не ведіться на привабливу цифру і перечитайте секцію про пульсуючий DC-складник від сучасного побутового обладнання вище.

---

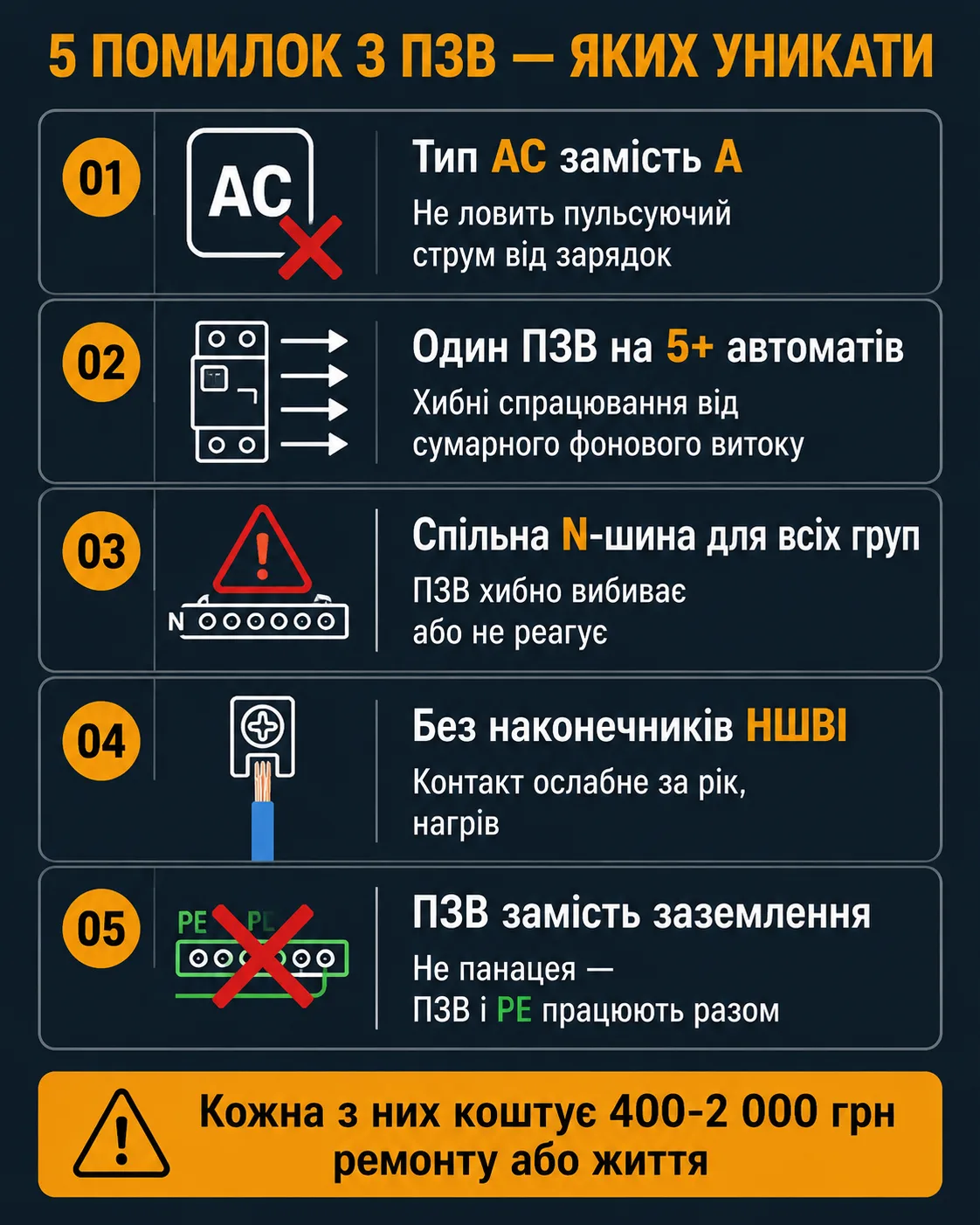

Типові помилки при встановленні диференційного захисту

Шість промахів, які я бачив особисто або читав на форумах. Деякі робив сам.

1. Спільна N-шина для кількох ПЗВ. Абсолютний лідер. Детально розібрав вище — кожному захисному модулю потрібна своя ізольована нульова шинка. Наслідок двоякий: або вічні хибні спрацювання що зведуть з розуму всю родину, або ще гірше — повна тиша апарата при реальному небезпечному витоку коли людині загрожує ураження електричним струмом.

2. Переплутаний вхід і вихід. Мережеве живлення заводиш у верхні клеми, навантаження виводиш знизу — на більшості моделей послідовність зазначена прямо на корпусі стрілочкою або маркуванням LINE/LOAD. Якщо підключити навпаки — апарат може працювати, але кнопка "Тест" не реагуватиме і ти залишишся без можливості перевірити справність захисту.

3. Тип AC замість A для сучасної техніки. Пральна з інверторним приводом, кондиціонер, зарядка ноутбука — всі генерують DC-складник при витоку. Модуль AC цього не розпізнає.

4. Захисний пристрій без окремого автомата на вводі. Дифреле конструктивно позбавлене захисту від надструмів та коротких замикань, тому без вимикача попереду воно перетворюється на бомбу уповільненої дії серед DIN-рейок вашого бокса.

5. Номінал захисного модуля рівний або менший за автомат. Якщо автоматичний вимикач розрахований на 16А, то дифреле перед ним має тримати мінімум 25А, інакше при тривалому навантаженні вісімнадцять ампер першим згорить коштовний апарат диференціального захисту, а не дешевий однополюсний автомат за сто п'ятдесят гривень. Перевірити відповідність номіналу та перерізу кабелю — калькулятор перерізу кабелю.

6. З'єднання PE та N після ПЗВ. Якщо захисний і робочий нуль з'єднати за пристроєм — він спрацює миттєво при подачі напруги. Стабільно, щоразу. Людина думає що апарат бракований, а справа в монтажі.

---

Часті запитання

Чи працює ПЗВ без заземлення?

Так. Дифреле реагує на різницю струмів між фазою та нулем, заземлення для його роботи не потрібне взагалі. У старих будинках із системою TN-C (без окремого PE-провідника) захисний модуль все одно відключить лінію при витоку через тіло людини. Різниця лише в одному: без PE-провідника металевий корпус побутового приладу залишатиметься під небезпечним потенціалом доки хтось його не торкнеться голою рукою і не створить шлях для витоку. Тому жовто-зелену жилу тягніть в будь-якому разі — коли будинок модернізують до TN-C-S, просто підключите її на шину PE.

ПЗВ вибиває щоразу при увімкненні бойлера — що робити?

Три найчастіші причини. Перша — пробій ТЕНа на корпус, перевіряється мегомметром або навіть звичайним мультиметром в режимі опору між контактом ТЕНа та корпусом бака (має показати безкінечність, а не кілька мегаом). Друга — вологість всередині клемної коробки водонагрівача, конденсат на контактах після тривалого простою. Третя причина найпідступніша: зношений ТЕН із мікроскопічними тріщинами в ізоляції, що розширюються виключно при нагріванні та зникають коли елемент охолоджується. Я бачив таке на бойлері знайомого: холодний — все нормально, нагрівся до 60 градусів — вибиває.

Навіщо натискати кнопку «Тест» щомісяця?

Механізм всередині може заклинити від корозії, вібрацій або банального старіння пружини. Кнопка «Тест» імітує витік і перевіряє чи спрацює розмикання. Якщо не клацнуло — модуль мертвий і потребує негайної заміни, бо при реальному витоку він теж промовчить.

Чи можна обійтись одним ПЗВ на всю однокімнатну квартиру?

Технічно — так, стаття про збірку щитка описує мінімальну схему з одним захисним модулем 40А/30мА. Але при будь-якому витоку на будь-якій лінії вимкнеться вся оселя. Рекомендую мінімум три окремих апарати по групах — це і безпечніше, і зручніше при діагностиці.

---

Висновок

Три правила для квартирного щитка з диференціальним захистом. Тип A — не розкіш, а абсолютна необхідність для будь-якого житла де є хоча б одна пральна машина з інверторним двигуном, кондиціонер, зарядний пристрій для ноутбука або світлодіодне освітлення з електронними драйверами. Окрема ізольована нульова шина на кожен апарат — без варіантів. Зв'язка з окремим автоматичним вимикачем дешевша та зрозуміша за комбінований дифавтомат при пошуку несправностей.

Для однокімнатної квартири достатньо трьох пристроїв захисного відключення: ванна на 10 мА, кухня і кімнати на 30 мА. Після монтажу я перевіряв кожну лінію тестером та кнопкою "Тест" — і вже рік живу спокійно, знаючи що за кожною розеткою стоїть захист, здатний розпізнати навіть підступний пульсуючий витік.

Наступна стаття — про розумний дім: як автоматизувати освітлення та опалення в квартирі з бюджетом до п'яти тисяч гривень на базі Zigbee та Home Assistant — без хмари, без абонплати, все працює локально навіть при відключенні інтернету.

Залишились питання? Пишіть у коментарях.
