Як вибрати автоматичний вимикач для квартири — гайд 2026

Автомат захищає не ваші прилади — він захищає кабель у стіні. Це я зрозумів, коли зібрав свій перший електрощит і поставив на розеткову групу автомат 25 ампер. «Чим більше — тим краще», подумав тоді, доки знайомий електрик не пояснив: мідний кабель 2,5 мм² згорить раніше, ніж спрацює цей «трактор». Після тої розмови перестав гадати і почав рахувати.

Зараз розкажу все що знаю: п'ять параметрів на які дивитися в магазині, золота таблиця «кабель → автомат» на чотири рядки, готова схема для типової однушки, порівняння брендів з цінами 2026 та три рівні захисту, про які конкуренти мовчать — автомат, ПЗВ і ПЗІП.

---

Що таке автоматичний вимикач і навіщо він потрібен

По суті — це багаторазовий калібрований запобіжник, який витримує невелике перевантаження протягом години, а при короткому замиканні розриває ланцюг за двадцять мілісекунд. Зовні — пластиковий модуль шириною 18 мм із двома затискачами й тумблером. Всередині — дві окремі системи: біметалева пластина та електромагнітна котушка. Перша реагує на перегрів. Друга — на стрибок струму.

Від чого захищає автомат

Уявіть кабель як тонку соломинку для коктейлю. Трубку 1,5 мм² можна спокійно «продувати» струмом 16 ампер, але підключіть мотокосу на 4 кВт — соломинка лопне. Перевантаження повільно гріє біметалеву пластину, автомат «зітхає» й відключається. Коротке замикання — це як заткнути соломинку пальцем і дмухнути з усієї сили: тиск злітає миттєво, спрацьовує електромагнітний розчеплювач.

Реальний випадок. На Троєщині власник поставив 40А на алюмінієву двійку 2 мм², і провід догорів чорною сосискою у штробі за якихось два місяці неспішної експлуатації звичайної побутової техніки — бойлер, мікрохвильовка, пральна. Ремонт — тридцять вісім тисяч гривень. Захисний апарат навіть не клацнув, бо його номінал «вмістив» навантаження, а алюміній ні.

Чим автомат відрізняється від ПЗВ та дифавтомата

Проста шкала. Вимикач — охорона проводки. ПЗВ — охорона людини. Модуль на DIN-рейці не помічає витоку 30 мА, тому дитина, яка вхопиться за оголений провід у ванній, отримає удар, доки не згорить живлення. А от диференціальне реле відстежує різницю «прийшов на фазу — повернувся на нейтраль» і розімкне контакт за долі секунди. Швидше ніж встигнете злякатися.

Дифавтомат (АВДТ) поєднує обидві функції в одному корпусі — зручно й компактно, але дорожче, і при поломці міняєш увесь блок цілком замість однієї дешевої деталі. Моя практика? Окрема пара: однополюсний C16 плюс диференціальний захист типу A на 30 мА — обходиться дешевше і значно простіше діагностувати при аваріях. Детально про вибір типів A, AC, F — у окремій статті.

---

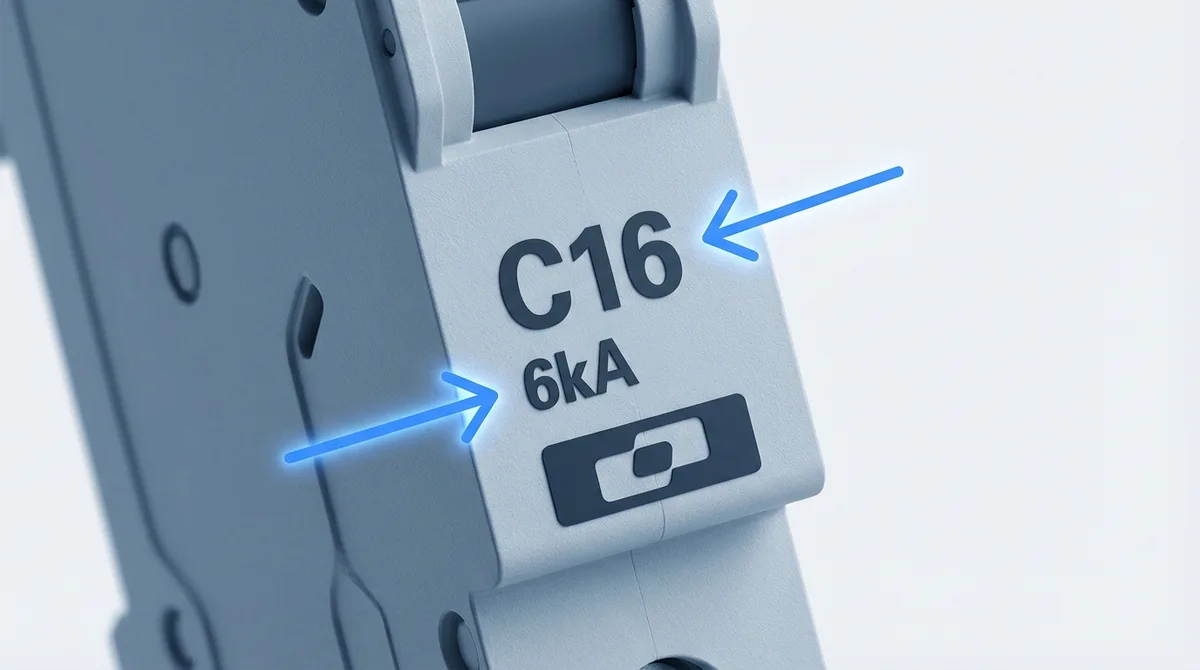

5 параметрів, на які дивитися при виборі автомата

В магазині вистачить перевірити п'ять речей. Решта — маркетинг.

Номінальний струм — головний параметр

Лінійка стандартних номіналів: 2, 6, 10, 16, 20, 25, 32, 40, 50, 63А. Квартирний набір — шість номіналів: 6, 10, 16, 20, 25 та 32А. Решта — рідкість. І ось ключовий момент, який більшість новачків ігнорує: номінал обирають НЕ за потужністю мікрохвильовки чи бойлера, а за перерізом мідної жили в стіні. Один знайомий вліпив 25А на жилу 1,5 мм², щиро вірячи що «потужніше ж краще». Через місяць — оселя без електрики, прогорілий провідник у штробі й рахунок від електрика на дванадцять тисяч.

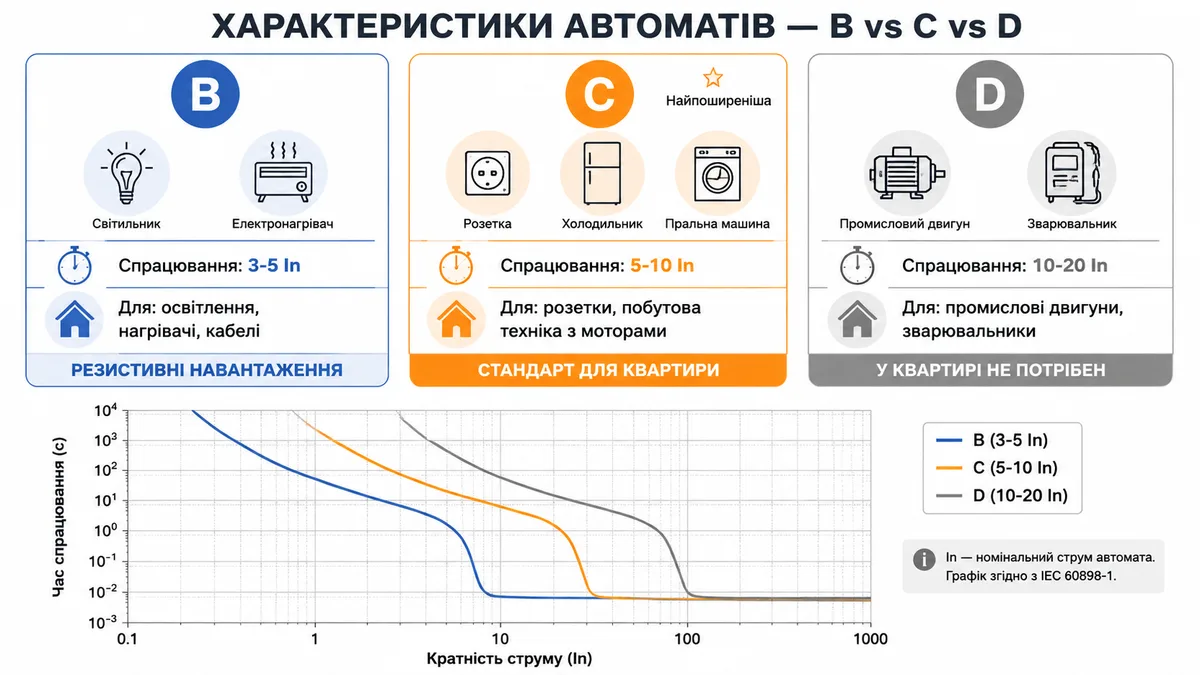

Характеристика розчеплення — B, C чи D?

Літера на корпусі вказує множник миттєвого спрацювання електромагнітного розчеплювача (захист від КЗ) — від неї залежить, при якому струмі короткого замикання апарат розімкне ланцюг за двадцять мілісекунд. B — три-п'ять номіналів, для довгих ліній, ламп та нагрівачів без пускових струмів. C — п'ять-десять, універсальний побутовий варіант що спокійно ковтає пускові стрибки від компресорів холодильника та барабану пральної машини при старті. D — десять-двадцять номіналів, промисловий клас для потужних електродвигунів, приточної вентиляції чи старих холодильників з важким пуском.

На групових лініях дефолтом беру C. Чому не B скрізь, як часто радять «бо пускових струмів нема»? Тому що в українській мережі з повторним заземленням струми КЗ високі, і C з діапазоном 5–10 номіналів гарантовано розмикається. У Німеччині дефолт — B, бо там струми КЗ менші через іншу систему заземлення, і дешевша крива працює надійно.

Ось коли B справді потрібен. Квартира в старій хрущовці з алюмінієвою проводкою — виміряний струм КЗ всього 190А. Ввідний C32 має діапазон миттєвого спрацювання 160–320А, тобто 190А потрапляє в «сіру зону невпевненого спрацювання». А B32 з діапазоном 96–160А — гарантовано розімкне за 20 мс. Тут B обирають не «на всяк випадок», а за результатом вимірювання чи розрахунку. Без цих цифр — ставте C, не помилитесь.

Вимикальна здатність — 4,5 кА чи 6 кА

Icu — максимальний струм КЗ, який апарат зможе розімкнути без того, щоб розлетітися на шматки й запалити бокс. 4,5 кА вистачає для більшості оселей. Але я беру 6 кА. Різниця в ціні — двадцять-тридцять гривень, а запас міцності відчутний: у нових будівлях з прибудованою підстанцією, товстими мідними шинами та коротким відгалуженням від трансформатора струм КЗ іноді сягає п'яти кілоампер, і модуль на 4,5 просто зварить контакти замість того щоб розімкнутися.

Кількість полюсів — 1P vs 2P

Тут просто. Однополюсний — на розеткові й освітлювальні гілки. Двополюсний — виключно на ввід, він розриває і фазу, і робочий нуль одночасно, завдяки чому під час робіт у щитку ви абсолютно впевнені що жоден провідник не залишився під напругою. Ставити 2P на кожну розеткову групу — марнотратство: подвоєне місце на рейці й зайві витрати без жодного виграшу в безпеці.

Бренд та якість — на чому не варто економити

Ноунейми з ринку — чиста лотерея, і виграють у ній рідко. На корпусі гордо красується маркування C16, а по факту тепловий розчеплювач клацає аж при тридцяти амперах, коли повинен був спрацювати при двадцяти трьох — і це ще оптимістичний сценарій для безіменного китайського виробу з базару на Петрівці. Буває гірше. Контакти зварюються, і ви дізнаєтесь про це коли запахне паленою ізоляцією з бокса. За п'ятнадцять років перепробував десятки виробників і зупинився на кількох перевірених — про них нижче, з конкретними моделями та цінниками.

---

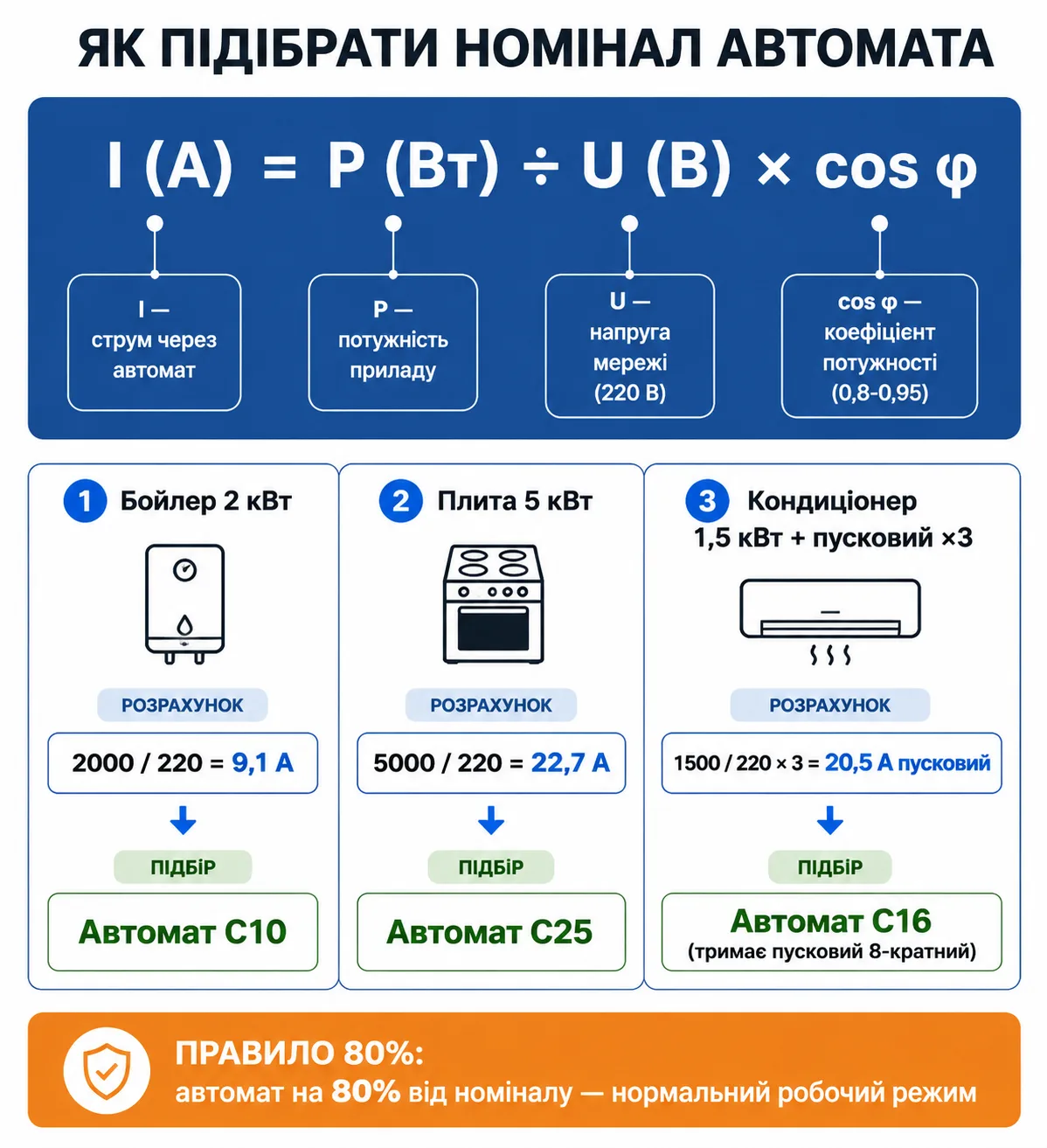

Як розрахувати номінальний струм автомата

Формула: I = P / U

Арифметика елементарна. Бойлер потужністю 2 кіловати: I = 2000 поділити на 220 — виходить приблизно 9 ампер. Беремо найближчий стандартний номінал — 10А або 16А. Я завжди беру з невеликим запасом, але не перестараюсь.

Невеликий нюанс для педантів. З першого липня 2025 року ДБН В.2.5-23:2025 офіційно встановив деномінальну напругу 230В замість звичних 220В — Україна нарешті синхронізувалась із європейським стандартом EN 50160. На практиці в розетці як було 220–240В, так і залишилося, але якщо підставите в формулу 230 замість 220, отримаєте трішки менший струм і додатковий запас безпеки. Я продовжую рахувати від 220 — так результат консервативніший.

Ще один нюанс для виділених ліній. Якщо до автомата підключений один конкретний прилад — роутер, бойлер, холодильник — номінал підбирайте під реальне споживання, а не під максимум кабелю (аудит споживання покаже реальну потужність кожного приладу). Роутер на 30 Вт чудово захищає 2А-автомат: спрацює швидше і за меншого аварійного струму, ніж 16А, який теоретично дозволяє кабель 2,5 мм². Запас «на всяк випадок» тут грає проти вас — чим більший номінал, тим повільніша реакція захисту.

Головне правило: автомат захищає кабель, а не прилади

Тепловий розчеплювач спрацьовує при 1,13–1,45 від номіналу — це не баг, а стандарт IEC 60898. Модуль на 20А відключить лінію, коли через мідну жилу потече 23–29 ампер тривало. ПУЕ та IEC дозволяють для перерізу 2,5 мм² максимум 25А тривалого струму — залежно від способу прокладання й умов охолодження. Тобто 20А на розетки з кабелем 2,5 мм² — коректний вибір: апарат розімкне раніше, ніж кабель перегріється. Для кухні з повторно-короткочасним навантаженням (чайник + тостер + мікрохвильовка працюють хвилинами, а не годинами) IEC допускає навіть 25А. Консервативний варіант 16А — теж правильний, з подвійним запасом; ставлю його на шлейфи з кількома розетками, де перша від щитка приймає весь струм групи.

А от з алюмінієм запасу немає. Монтажник вліпив 25-амперний захист на алюмінієву жилу 2,5 мм² в старій хрущовці, і через рік жила в стіні пересохлася настільки, що почала іскрити під навантаженням звичайного праскопранга й електрочайника. Ремонт — п'ятнадцять тисяч, не рахуючи нервів мешканців. Алюміній тягне приблизно на третину менше за мідь того ж перерізу — калькулятор перерізу покаже точну допустиму струмову межу для вашого кабелю. Тому 16А тут — не консерватизм, а стеля.

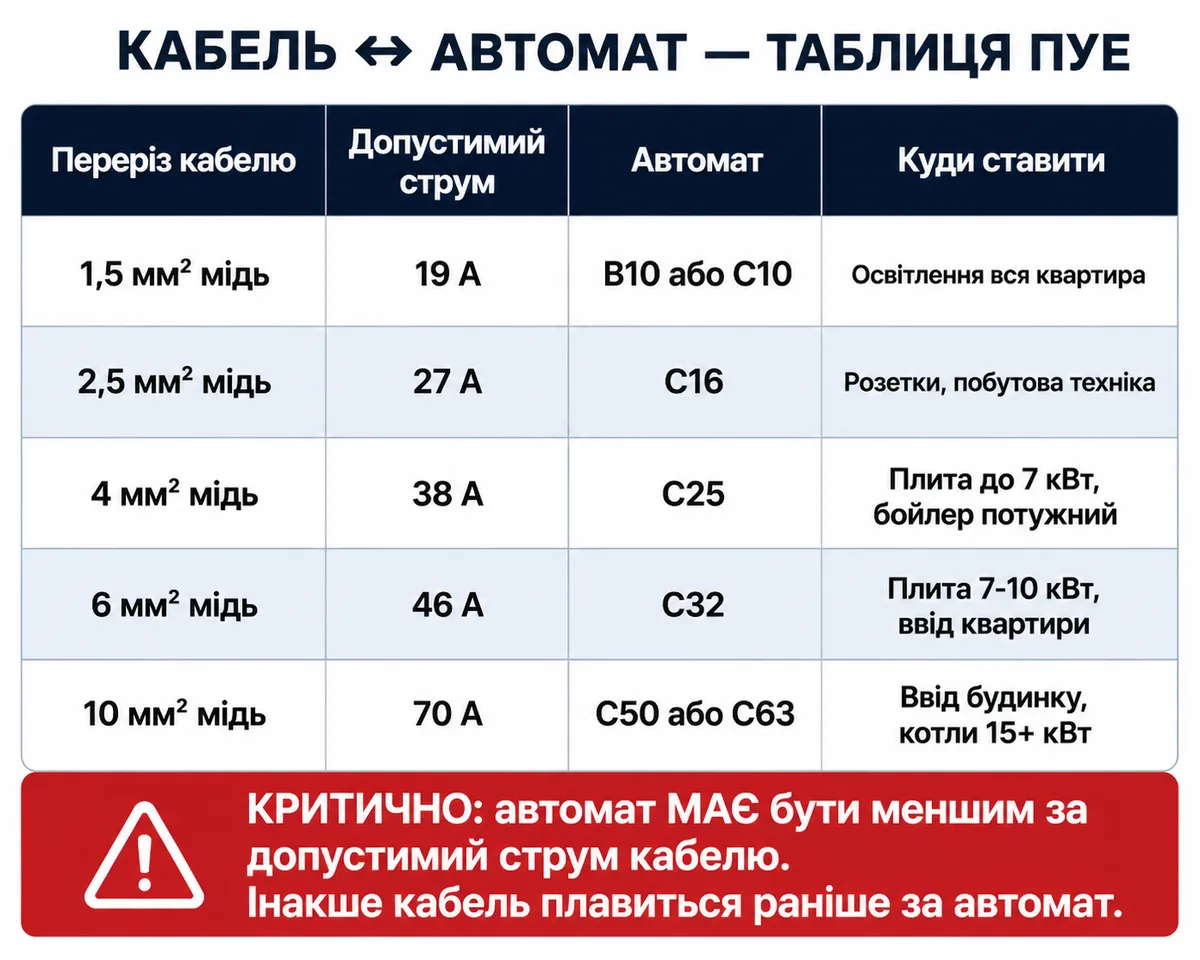

Таблиця: переріз кабелю → максимальний автомат

Ось золота таблиця, яку я роздруковую й клею на дверцята щитка:

Провід завжди має витримувати більше, ніж номінал захисного апарата. Не навпаки. Перевірте свій варіант у калькуляторі автоматів — за тридцять секунд переконаєтесь, що все коректно.

Реальний приклад із моєї кухні. Мікрохвильовка 1 200 Вт плюс чайник 2 000 Вт плюс тостер 800 Вт — разом 4 000 Вт. Ділимо на 220 — отримуємо 18А. Мідна жила 2,5 мм² тягне 25А тривало. 16А тут буде «сипатись» — тепловий розчеплювач починає відпрацьовувати вже від 18А протягом години, і група вибиватиме при одночасному ввімкненні трьох приладів. Ставлю 20А: апарат спрацює лише при 23–29А, а реальне навантаження 18А проходить без проблем. А якщо потрібно швидко підрахувати навантаження по кімнатах — аудит споживання зробить це за хвилину.

Один момент. Не сумуйте всі прилади квартири для ввідного автомата. Коефіцієнт одночасності 0,5–0,7 — ви ніколи не вмикаєте пралку, бойлер, духовку, чайник і праску в один і той самий момент. Одного разу на форумі читав: хлопець нарахував 45 кВт споживання, зляканий такою цифрою хотів ставити 63-амперний модуль на вхідну жилу 6 мм² — це був би смертний вирок для проводки, бо мідь шістка витримує максимум тридцять два.

---

Який автомат поставити на кожну лінію — готова схема

Ось таблиця, яку я використовую для типової однокімнатної квартири 40–50 м²:

Навіщо кожна лінія окремим кабелем? Безперервність живлення й ізоляція відмов. Коли в тещі згорів провід до варочної — спрацював лише її вимикач на 32А, кухня залишилася без плити, але спальні працювали як і раніше. Була б одна спільна лінія — сиділи б у темряві всією родиною, шукали причину з ліхтариком на телефоні.

Головний вимикач — окрема історія. ДТЕК Київ зазвичай виділяє 32А в старих будинках на квартиру. У Харкові бачив 25А. Перевірте свої ТУ — там написано чорним по білому, скільки вам дозволили, і не ставте більше за виділене, бо інспектор при вводі в експлуатацію це перевіряє.

Для двокімнатної квартири зазвичай потрібно 10–14 модулів. Для трикімнатної — 14–18. Я збирав 85-метрівку — вийшло 16 штук: на кожну кімнату освітлення та розетки, окремо кондиціонер, кухня з варочною, духовкою та розетками, ванна з бойлером і пральною.

Кабель ВВГнг-LS — не економте на марці й перерізі. Для довгих трас від щитка перевірте падіння напруги. Повну інструкцію зі збірки щитка читайте тут: стаття про збірку щита для однушки. А якщо хочете точно спроєктувати свій щит онлайн — використовуйте конструктор ElectroBoard.

І обов'язково підписуйте кожний модуль. Dymo LetraTag, біла стрічка 12 мм, чорні букви. П'ятнадцять хвилин роботи — а через рік не будете стояти перед відкритим боксом, гадаючи де які кабелі йдуть. Згенерувати підписи можна тут: генератор підписів для щита.

Скільки коштує комплект автоматики для однушки

Мене часто питають: «Скільки грошей готувати?» Ось приблизний кошторис на квітень 2026 для типової однокімнатної квартири з таблиці вище — без кабелю та монтажних робіт, лише модулі в щиток:

Для бюджетного варіанту (Erste/Chint) можна вкластися у 4 000–5 000 грн. Преміум з ABB та Schneider потягне на 12 000–15 000. Плюс робота електрика — від 3 000 до 6 000 грн залежно від складності та міста. Якщо збираєте самі — лише комплектуючі, але я наполегливо раджу хоча б фінальну перевірку замовити у фахівця з допуском.

---

Типові помилки при виборі автомата

П'ять граблів, на які наступає кожен другий новачок.

1. Завищення номіналу. 25А на кабель 2,5 мм² — це прямий шлях до пожежі. Тепловий розчеплювач спрацює лише при 1,45 × 25 = 36А, а ізоляція кабелю почне деградувати вже при 25А. Автомат мовчить — кабель тихо плавиться в штробі. Наслідки такої «схеми» я спостерігав особисто — оселя на Оболоні, прогорілий метр штукатурки й запах паленої міді на весь поверх, сусіди з валізами на виході.

2. Тип D замість C для квартири. D розрахований на промислові двигуни з пусковими струмами 10–20 номіналів. У квартирі чайник із КЗ спокійно працюватиме, поки не загориться кабель — D навіть не ворухнеться.

3. Один автомат на всю квартиру. «У бабусі один був — і нічого». Так, поки не було КЗ. Тепер сидите в повній темряві, телефон розрядився, а де саме проблема — без поняття. Окремий автомат на кожну групу — і при аварії знеструмиться тільки одна гілка, а решта квартири продовжить працювати як ні в чому не бувало.

4. Автомат без ПЗВ. Захистить проводку від перегріву, але не врятує вас від електричного удару. Поставили C16А на пральну — провід цілий, а ви можете отримати 30 мА через мокру підлогу ванної. Диференціальний захист на 30 мА обійдеться в 400–900 гривень, це дешевше за реанімацію.

5. Дешеві ноунейми з базару. Сім років тому я купив щось під назвою «SUPER ELECTRIC» по сорок п'ять гривень за штуку. Через рік контакти зварилися. Просто прикипіли. Захисний апарат не вимикався при перевантаженні, і довелося міняти всю розеткову групу — провід прогрівся, розетки потемніли від температури, пластик деформувався. Економія в сто гривень обійшлася в три тисячі ремонту й два дні без електрики.

---

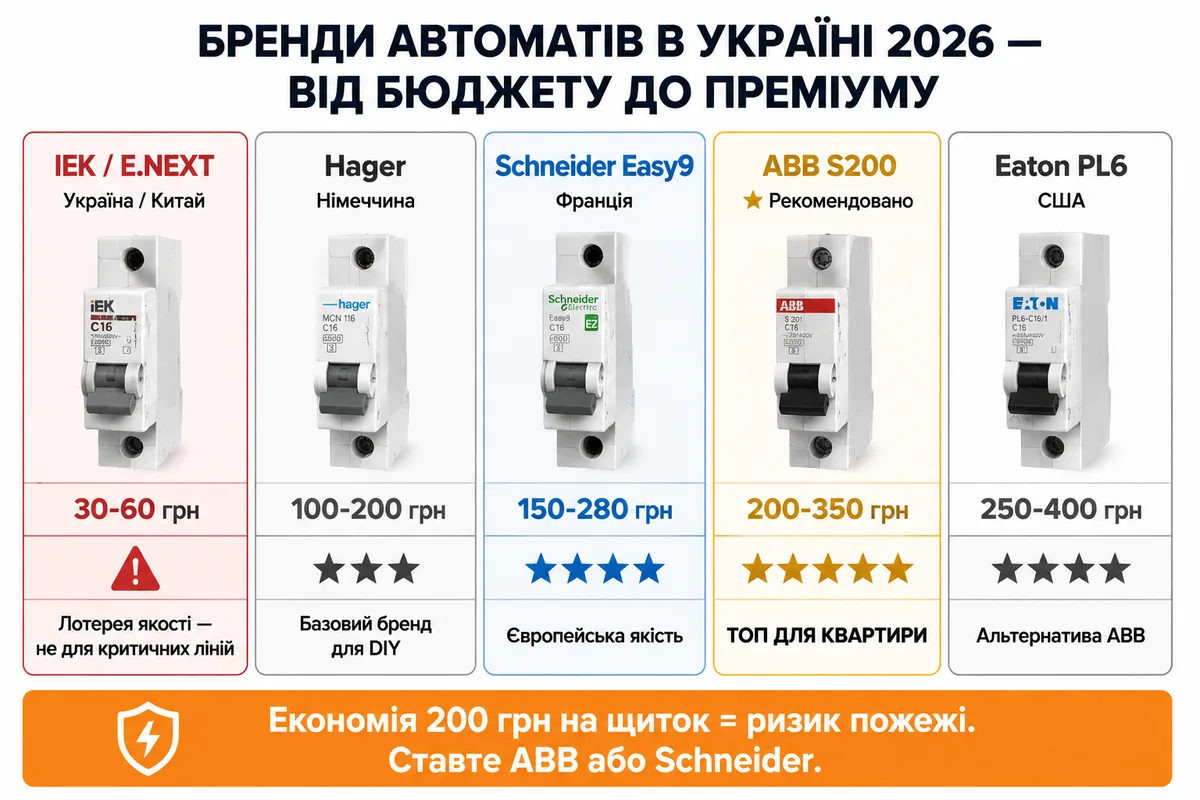

Які бренди автоматів купити в Україні — порівняння та ціни 2026

Ось що я ставлю після п'ятнадцяти років проб і помилок. Ціни за один модуль 1P C16, квітень 2026:

У сусіда Івана я бачив, як безіменний бюджетник на 16А зварив контакти під навантаженням 18 ампер. Просто зварило. Не відключився. Лінія продовжувала живитися, поки я не вирубив вимикач вище по ієрархії. Потім ми різали цей «економ» з DIN-рейки монтажним ножем — він буквально прикипів до шини. Замінили на Eaton PL6. Різниця — двісті гривень. За ці гроші ви отримуєте контакт, що не плавиться.

Для свого будинку взяв Eaton на розеткові гілки та Hager на вводи — і за три роки жодного хибного спрацювання, жодного оплавленого контакту, жодної скарги від дружини що «знову вибило». Клієнтам монтую переважно Eaton та ETI. Schneider — коли бюджет не тисне.

В Епіцентрі вибір обмежений, ціни завищені. Я замовляю в спеціалізованих електротехнічних магазинах онлайн: доставка день-два, зате повний асортимент від ABB до ETI.

Один захисний модуль коштує дешевше за піцу. Не економте тут.

Як відрізнити оригінал від підробки

На ринках і в дрібних онлайн-магазинах трапляються підробки під відомі бренди — зовні схожі, але всередині зовсім інша якість контактів і розчеплювачів. Чотири ознаки, за якими я перевіряю кожний модуль перед установкою:

Вага. Оригінальний Eaton PL6 важить приблизно 110 грамів — підробка помітно легша, бо всередині менше міді й тоншій біметал. Візьміть оригінал у руку в нормальному магазині, запам'ятайте відчуття, а потім порівнюйте з тим що купили онлайн.

Маркування. Гравіровка на корпусі має бути чіткою, рівною, без сліпих ділянок чи розпливчастих країв. На оригіналах Schneider та ABB маркування нанесене лазером — його неможливо стерти нігтем, тоді як на підробках фарба зчищається за кілька рухів.

QR-код. ABB, Schneider і Hager наносять штрих-код або QR, який можна відсканувати телефоном і перевірити на офіційному сайті виробника. Підробки або не мають коду взагалі, або він веде на неіснуючу сторінку.

Запах. Різкий хімічний сморід дешевого пластику — вірна ознака контрафакту. Оригінали виготовлені з термостійкого полікарбонату, який майже не пахне навіть при суттєвому нагріванні під навантаженням.

---

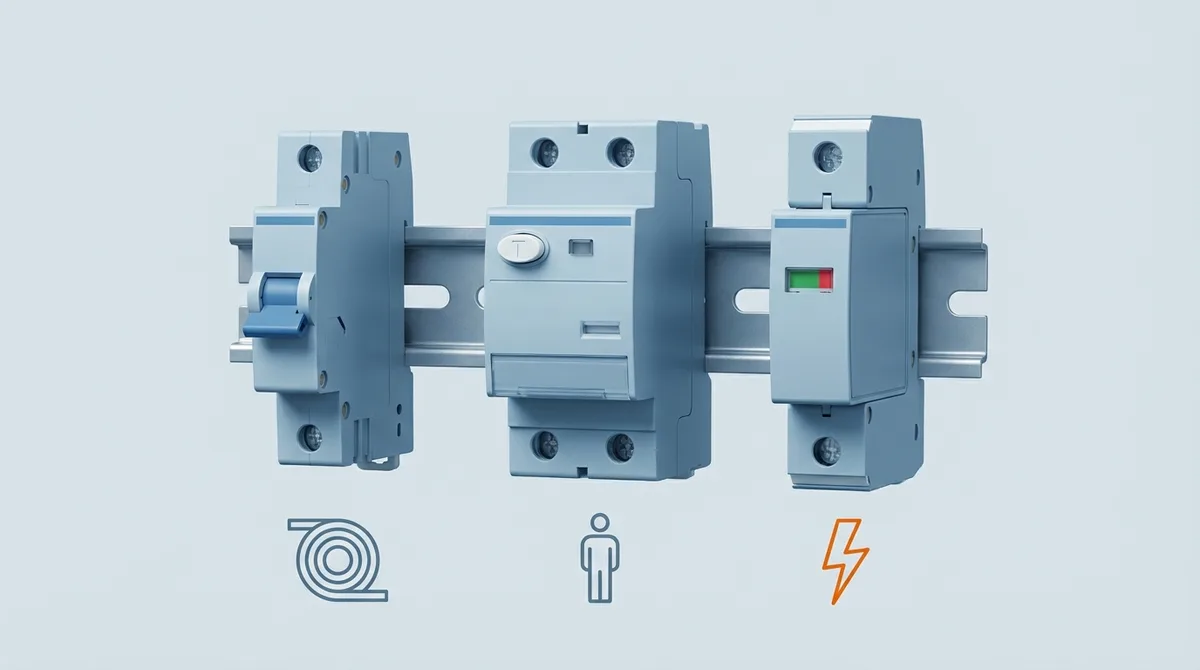

Три рівні захисту: автомат + ПЗВ + ПЗІП

Більшість людей монтують суто захист від перевантаження й думають що цього достатньо. Насправді це тільки перший рівень. Повна картина — три ешелони оборони.

Автоматичний вимикач — захищає проводку

Перевантаження та коротке замикання — дві загрози, від яких рятує перший ешелон. Детально розібрали вище.

ПЗВ — захищає людину

Другий ешелон — диференціальний захист, який безперервно порівнює струм що пішов по фазі із тим що повернувся по робочому нулю назад у бокс. Доторкнулись до оголеного проводу мокрою рукою — апарат відключить лінію за двадцять мілісекунд, раніше ніж серце зупиниться. Для кімнат і кухні підходить уставка 30 мА, для ванної — виключно 10 мА через підвищений ризик ураження мокрою шкірою. Підібрати номінал під кожну групу допоможе калькулятор ПЗВ.

Два варіанти виконання. Зв'язка — окреме ПЗВ плюс окремий однополюсний вимикач: дешевше, простіше шукати несправність, при поломці міняєш лише один елемент. Дифавтомат — два пристрої в одному корпусі, економить місце на рейці, але коштує дорожче й при спрацюванні незрозуміло що саме стало причиною — надструм чи витік.

Маленький щиток у квартирі? АВДТ має сенс — економить простір на рейці. Великий бокс у котеджі з двадцятьма лініями та окремим гаражем? Зв'язка зручніша й дешевша. Про типи A, AC, F та коли яке обирати — у окремій статті.

ПЗІП — захищає техніку

Третій ешелон — ПЗІП. Гасить імпульсні перенапруги від грозових розрядів і комутаційних стрибків у силовій мережі. Без нього одна гроза спалить роутер. Телевізор. Блок живлення ноутбука. Все за мілісекунду. Функціонує виключно при наявному заземленні — якщо PE-провідника в будинку нема, імпульсу просто нікуди стекти.

У приватній забудові — обов'язковий елемент щитка. Для багатоповерхівок із розводкою TN-S (окремий захисний провідник PE) — рекомендований. У старому житловому фонді з системою TN-C, де заземлення відсутнє фізично — марна витрата грошей, бо імпульсу нема куди стекти. Не певні яка у вас система — розпізнайте по кольорах жил у кабелі.

Ціни на ПЗІП Type 2, квітень 2026:

• ETI ETITEC C T2 — ~1 050 грн
• Schneider iPRD 20 — ~1 200 грн
• ABB OVR T2 1N — ~1 850 грн

Ставиться між ввідним автоматом і груповими. На корпусі є індикатор: зелений — справний, червоний — зношений, час міняти.

---

Часті запитання

Який автомат краще — тип B чи C для квартири?

На розеткових групах завжди обираю C — він тримає пускові струми холодильника й пральної, і в українській мережі з повторним заземленням надійно розмикається на КЗ. B — лише коли розрахунок чи вимірювання показали низький струм КЗ (старі будинки з довгими алюмінієвими лініями). На групі освітлення B10 теж коректний — там немає пускових струмів. Не впевнені? Беріть C — точно не помилитесь.

Скільки кіловат витримує автомат на 16А?

P = 220 × 16 = 3 520 Вт, тобто 3,5 кВт. Це або пральна, або бойлер, або чайник — але не все одночасно на одній лінії. Тому кухня, бойлер і пральна повинні мати окремі автомати та окремі кабелі від щитка.

Чи потрібен двополюсний автомат на кожну лінію?

Ні. Двополюсний монтую виключно на ввід — він відключає і фазу, і нуль одночасно, щоб можна було безпечно працювати в щитку. На розеткові гілки достатньо однополюсних — дешевше, компактніше, і жодної різниці в безпеці.

На скільки ампер має бути ввідний автомат?

Відповідь записана у ваших ТУ — технічних умовах на приєднання, які видає ДТЕК або місцева обленерго при оформленні договору на електропостачання квартири. У київських новобудовах зазвичай виділяють тридцять два ампери. Хрущовки — двадцять п'ять. Поставите потужніший за дозволений — оштрафують і змусять демонтувати за свій рахунок.

Чим автомат відрізняється від ПЗВ?

Перший рятує проводку від надструмів і коротких замикань. Друге рятує вас від ураження, розмикаючи ланцюг при витоку 30 мА. Це два різних пристрої, і обидва потрібні — як шолом і ремінь безпеки в машині. Детально — у статті про ПЗВ.

Що таке ПЗІП і чи потрібен він у звичайній квартирі?

ПЗІП — пристрій захисту від імпульсних перенапруг (блискавка, стрибки в мережі). Працює лише із заземленням. У старих будинках із системою TN-C — марна іграшка, бо PE-провідника немає. У новобудовах із системою заземлення TN-S рекомендую поставити хоча б найпростіший варіант за вісімсот гривень — ETI ETITEC захистить роутер і телевізор від грозового розряду. У приватному будинку — обов'язково, без дискусій.

---

Підсумок

Три правила на все життя, і я друкую їх на наклейці всередині кожного бокса що збираю. Переріз визначає номінал, не навпаки. Друге — не забувайте про тріаду захисту, де кожен ешелон закриває свою загрозу: автоматичний вимикач рятує мідь від перегріву, диференціальний захист рятує людину від ураження, а ПЗІП приймає на себе грозові та комутаційні імпульси, що інакше спалили б електроніку за частку секунди. І третє — не жалійте грошей на перевірений бренд, бо один зварений контакт дешевого ноунейма обійдеться дорожче за повний комплект модулів Eaton на всю трикімнатну квартиру.

Роздрукуйте золоту табличку перерізів. Решту порахує калькулятор, а спроєктувати щиток цілком — конструктор ElectroBoard.
