Падіння напруги в кабелі: коли 2,5 мм² мало і автомат мовчить
Формула, ліміти ДБН В.2.5-23:2025 і IEC 60364, три реальні приклади розрахунку. Чому пральна перериває нагрів, кондиціонер падає в E5 — і як виправити перерізом, не стабілізатором.
Пральна машина на дачі переривала цикл нагріву кожен другий раз. Власник пів року міняв ТЕНи, дзвонив у сервіс, лаявся з продавцем. Безглуздя. Бо справа була зовсім не в машинці, а в падінні напруги в кабелі. Коли я приїхав із мультиметром і виміряв вольтаж прямо на клемах при ввімкненому нагріві — там було лише 198. На щитку — нормальні 228. А між щитком і пральною — 30 метрів проводу 2,5 мм², та ще й одночасно качала вода зі свердловини. Падіння напруги на лінії з'їло 30 вольт — контролер пральної бачив занизьку напругу і блокував нагрів. От і вся "несправність".
Цю історію тримаю в голові щоразу коли клієнт каже "автомат же тримає, шо ще не так?". А все так. Тримає. Бо автомат міряє ампери, а не вольти. Ваша ж пральна, кондиціонер чи зварювальник — навпаки, на ампери їм байдуже, їх цікавить лише що приходить на клему. І коли ви тягнете тонкий довгий провід — на клемі вже зовсім не те, що було на щитку.
Розкажу все що треба знати: що таке просадка і чому її не видно, формули для одно-, три-фази та постійного струму, ліміти ДБН і IEC, троє розрахунків які покривають 90% реальних ситуацій, готову шпаргалку "максимальної довжини при 5%" і три способи виправити коли порахували й вийшло погано.

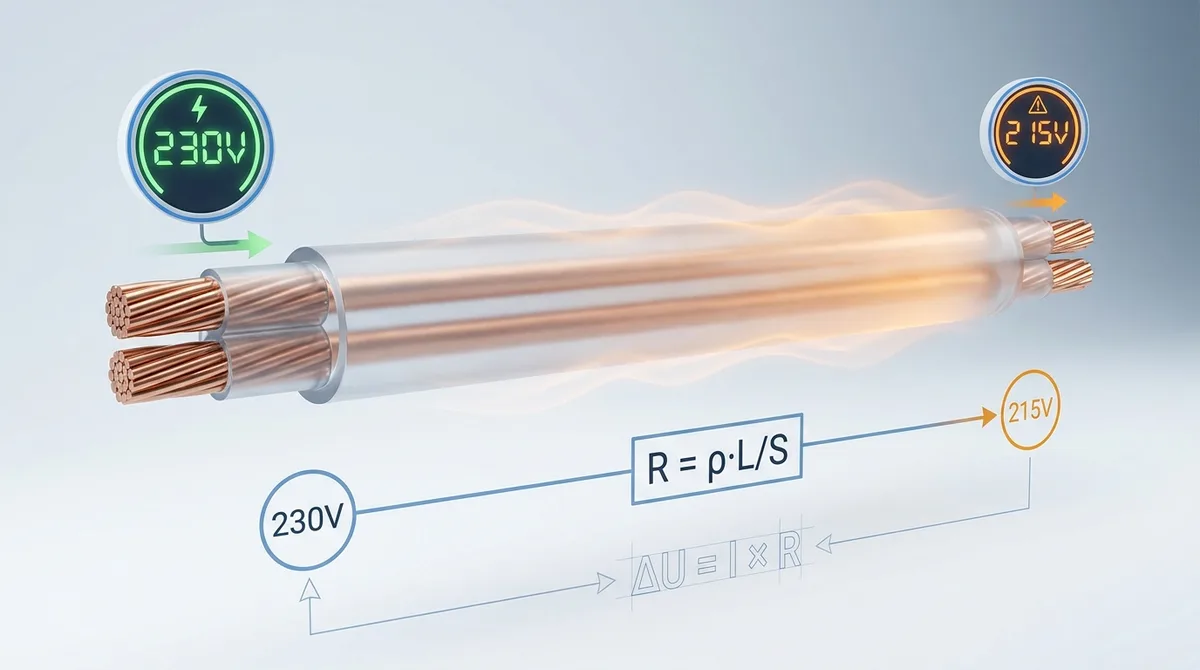

Що таке просадка напруги і чому її не видно
Провід — це резистор. Довгий і гнучкий, але резистор. Чим товщий і коротший — тим менше пручається струму. По закону Ома U = I × R: при тому самому струмі більший опір означає більше вольтажу, що "розчиняється" у самій жилі, а не доходить до приладу. От і вся фізика. Питання у цифрах: скільки саме розчиняється, і чи помітить це техніка на тому кінці.
Чому 16А автомат тримає — і все одно проблема
Автомат — це електромагніт із біметалом. Він спрацьовує коли струм перевищує уставку, наприклад 16 ампер. Все. Жодного датчика напруги в ньому немає. Тому ситуація "напруга на дальній розетці просіла до 195 В, а струм — 13 А" для нього взагалі не існує: 13 ампер менше за 16, отже все добре, можна не клацати.
Покажу на цифрах. Жилка 2,5 мм² мідь, 30 метрів, навантаження 16 А, мережа 220 В. Підставляємо у формулу (про неї нижче): ΔU = 2 × 16 × 30 × 0,0175 / 2,5 ≈ 6,7 В. Це 3% — формально в нормі. А автомат при цьому навіть не зворухнеться, хай хоч 15 чи 20 вольт впаде — поки струм у межах уставки, він мовчить як риба. Калькулятор автоматів підбере правильний номінал під ваш провід, але вольти на кінці лінії він не покаже — це окрема задача.
Невеликий нюанс для педантів. З 1 січня 2026 року набула чинності нова редакція ДБН В.2.5-23:2025 — Україна офіційно перейшла на номінальну напругу 230 В замість звичних 220, синхронізувавшись з європейським EN 50160. На практиці в розетці як було 215–235 В, так і залишилось. Просто всі розрахунки тепер ведемо від 230. Я в цій статті теж рахую через 230, хоча у формулі вище взяв 220 — так консервативніше і запас більший.
Висновок один. Автомат і просадка вольтажу — це паралельні всесвіти. Перший рятує мідь від перегріву. Другий не врятує ніхто крім вас і калькулятора. Хочете знати скільки там реально на клемі — або рахуйте за формулою, або міряйте мультиметром при увімкненій техніці. Третього не дано.
Як просадка ламає побутову техніку — реальні випадки
Тепер про те що болить. Просадка вольтажу — не абстрактна цифра в калькуляторі. Це конкретні помилки на пральній, кондиціонері, зварювальнику. Ось перелік симптомів за якими я впізнаю проблему ще до приїзду на об'єкт.
Пральна машина прийшла "на стіл" у клієнта в Броварах. Каже: "Bosch перериває цикл нагріву, вже два майстри ТЕН міняли — все одно". Привіз свій тестер. Виміряв напругу на клемах ТЕНа при ввімкненому нагріві — 198 В. На щитку — 228. Кабель — десь 25 метрів, 1,5 мм² (на пральну!), залитий у стяжку. Машинка цілком здорова, просто контролер бачить занадто низьку напругу і блокує нагрів — інакше може згоріти. Замінили на 2,5 мм² окремою лінією — і Бош перестав плакати.
LED-лампи — окрема історія. Купив чоловік дешевих лампочок у гараж, повісив на 1,5 мм² на сорок метрів. Дзвонить: "Вікторе, вони моргають". Класика. Виміряв — 205 В на патроні при ввімкнених трьох лампах. Драйвер дешевої LED не справляється з нестабільним вольтажем і починає стрибками регулювати яскравість. Ось вам і "моргання" від якого пів години потім болить голова. Якісні драйвери Philips, Osram працюють штатно у діапазоні 180-260 В — але і вони починають моргати при просадці нижче 207 В.
Інверторний кондиціонер на балконі — наш постійний пацієнт. Запустився, попрацював 5 хвилин, пішов у помилку (E5/F4/H6 залежно від бренду). Власник упевнений що "фреону мало" або "плата здохла". Приїздиш — вимірюєш — на зовнішньому блоці 188 В при роботі компресора. Інверторні кондиціонери при U в межах 180-200 В (точний поріг залежить від бренду — Daikin тримає довше, Gree часто здається першим) впадають у захист і зупиняють компресор, інакше згорить плата. Калькулятор падіння напруги показав би це за 30 секунд — але клієнт спершу пішов у сервіс.
Холодильник — найпідступніший. Пусковий струм компресора у 5–7 разів вищий за номінал. Тобто прилад з робочим струмом 1,5 А у момент пуску бере 8–10 А на 100 мілісекунд. Тільки уявіть. На тонкому довгому проводі це означає -25 В просадки точно в цей момент. Інші пристрої на тій же гілці бачать стрибок: комп'ютер перезавантажується, роутер скидає Wi-Fi, годинник на мікрохвильовці моргає. Класична скарга "у мене мережа стрибає" — а насправді часто власний холодильник через тонку жилу.
Зварювальник інверторний — мій фаворит. Майстер приїхав варити браму — провід 2,5 мм², гараж, 35 метрів. Вмикає дугу — пусковий підскакує до 30–40 А, вольтаж на електроді просідає до 175. Шов виходить як після алкоголіка. Звинувачує апарат. А винен кабель: для пікового 32 А на 35 м треба 6 мм², а не 2,5.
Висновок простий: автомат не побачить нічого з цього. А техніка — побачить, і скаже вам через помилки чи зіпсований шов. Перш ніж тягнути жилу на 30+ метрів — рахуйте втрати. Або одразу беріть на крок товстіший типорозмір, навіть якщо за струмом проходить попередній. Економія копійчана, проблеми тисячні.

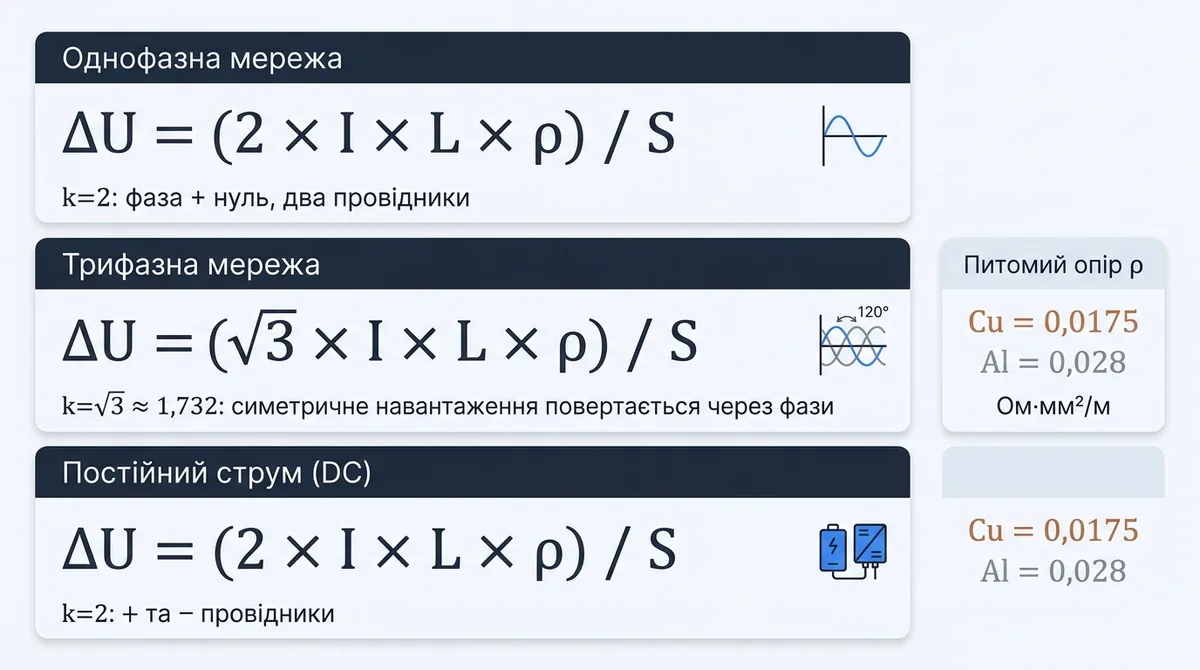

Формула — рахуємо за три хвилини
Калькулятор зручний, але формула — це 30 секунд і ти бачиш ЧОМУ жила просідає, а не просто отримуєш цифру з повітря. Три варіації: одно-, три-фаза, DC. Логіка одна, коефіцієнт різний. Не хочете рахувати вручну — ось калькулятор падіння напруги. Але дочитайте: зрозумієте чому 2,5 мм² на 30 метрів для чайника — гранично, а для бойлера — катастрофа.
Однофазна мережа — основна формула
Ось вона: ΔU = (2 × I × L × ρ) / S
Розшифровка:
- ΔU — просадка вольтажу, В
- I — струм навантаження, А
- L — довжина траси в один кінець, м (НЕ туди-назад!)
- ρ — питомий опір матеріалу: мідь 0,0175 / алюміній 0,028 Ом·мм²/м
- S — переріз жили, мм²
Покажу на робочому прикладі. У мене на дачі — 30 метрів від щитка до кухні, ВВГнг 3×2,5 мм², чайник на 2 кВт. Струм: 2000 / 230 = 8,7 А. Підставляємо: 2 × 8,7 × 30 × 0,0175 / 2,5 = 3,65 В. У відсотках: 3,65 / 230 = 1,6%. Норма, чайник кип'ятить як треба, ніхто не нервує.
А тепер замість чайника бойлер 3,5 кВт. Струм 3500/230 = 15,2 А, підставляємо: 2 × 15,2 × 30 × 0,0175 / 2,5 = 6,4 В = 2,8%. На клемах ТЕНа замість 230 В вже 223,6. Не катастрофа, але якщо паралельно ще щось потужне ввімкнути — вилетимо за 5%. А реальна потужність бойлера впаде пропорційно квадрату напруги. Запам'ятайте формулу — це 30 секунд економії пів року нервів.
Трифазна мережа — звідки √3
Для трифази формула виглядає так: ΔU = (√3 × I × L × ρ) / S, де √3 ≈ 1,732. Та сама логіка, інший коефіцієнт.
Чому не 2 як в однофазі? Бо в трифазі з симетричним навантаженням струм повертається не через нуль, а через інші фази — кожна зміщена на 120°. Грубо кажучи: в однофазі провідник і шлях туди, і шлях назад (звідси 2). У трифазі шлях назад "розмазаний" по сусідніх фазах і часткова компенсація. Математика синусоїд дає рівно √3.
Практичний приклад: трифазний бойлер 12 кВт, по 4 кВт на фазу. Струм на фазу 4000 / 230 = 17,4 А. Довжина 25 м, кабель 4 мм². Падіння: 1,732 × 17,4 × 25 × 0,0175 / 4 = 3,3 В. У відсотках до лінійних 400 В — це 0,8%. От тому трифаза завжди вигідніша для потужних споживачів: при тій самій сумарній потужності струм на фазу втричі менший, плюс коефіцієнт нижчий. Якщо у вас трифазний ввід — рівномірність розподілу навантаження між фазами перевірте у балансі фаз, бо перекіс на одну фазу повертає всі переваги назад.
Постійний струм — для інверторів і 12 В
Формула знов та сама що й однофазна: ΔU = (2 × I × L × ρ) / S. Двійка теж там: плюс і мінус — два провідники, опір подвоюється.
Підступ у іншому: у DC напруга низька. Інвертор на 12 В, навантаження 1 кВт. Струм: 1000 / 12 = 83 А. Не помилка, саме вісімдесят три. Кабель 6 мм² на 5 метрів. Падіння: 2 × 83 × 5 × 0,0175 / 6 = 2,4 В. Здається копійки, але це 20% від 12 В — інвертор пищить і вимикається.
Звідси правило для низьковольтних DC-систем (12-48 В): переріз треба у 2-3 рази більший за порівняний 230 В AC-кабель — не тому що "DC vs AC" (опір кабелю однаковий), а тому що при тій же потужності струм у 10-20 разів вищий. На сонячній станції 24 В між акумуляторами та інвертором ставлю мінімум 16 мм² — навіть якщо за струмом проходить 10. Бо в перерахунку на відсотки від 24 В воно з'їдає весь запас. Якщо ж DC високовольтний (наприклад, 230 В у телекомунікаціях) — переріз буде такий же як для 230 В AC. Китайські схеми DC часто наводять переріз в AWG — переведіть у мм² через конвертер AWG. Більше деталей — у статті про підключення інвертора.
Дрібниці які варті розуміння — питомий опір і коефіцієнти
Дві речі що часто плутають. Перша — чому мідь vs алюміній дає таку різну картину. Друга — звідки в формулах беруться двійка і корінь з трьох. Швидко.

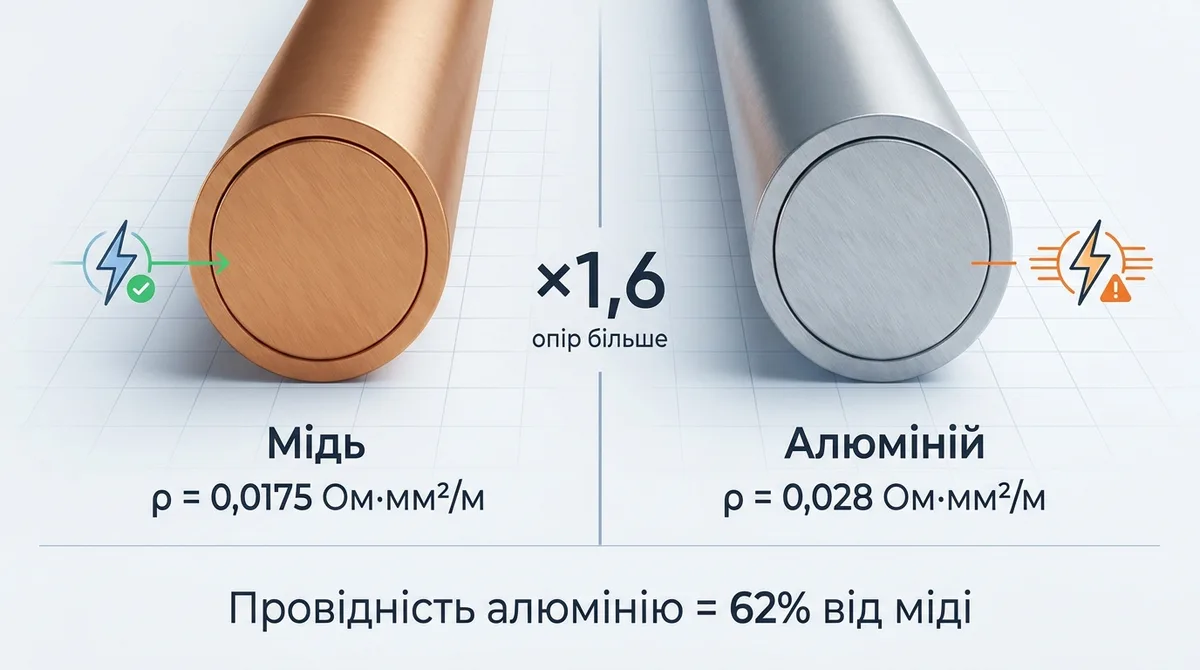

Питомий опір — мідь vs алюміній
Цифри прості:
- Мідь: ρ = 0,0175 Ом·мм²/м
- Алюміній: ρ = 0,028 Ом·мм²/м
Алюміній має питомий опір у 1,6 разу більший за мідь — провідність 62% від мідної (тобто гірше приблизно на 37%). На практиці: алюмінієвий кабель того ж перерізу дасть падіння напруги у 1,6 разу більше за мідний. Або інакше — щоб мати таку ж просадку як мідь, алюмінію треба у півтора рази товстіший.
Реальний кейс: друг проклав АВВГ 2×4 мм² алюміній на 40 м до сауни. Потужність ТЕНа 3 кВт, струм 13,6 А. Падіння: 2 × 13,6 × 40 × 0,028 / 4 = 7,6 В (3,5%). Тен у сауні гріє 15 хвилин замість 10. І це з новим кабелем — за 10 років алюміній під гайкою окислюється і опір зростає ще на 20–30%.
Про температуру: опір росту з нагрівом, орієнтовно +0,4% на кожен градус. Для домашніх умов (кабель у стіні +25–35°C) цим нехтуємо. Але якщо тягнете кабель по сонячному горищу де +60°C — додайте 15% запасу до розрахунку.
Чому 2 і чому √3 — пояснення на пальцях
Двійка в однофазі — банальна арифметика. Струм пробігає туди по фазі і назад по нулю — два провідники, два рази довжина опору. Якби ви виміряли мультиметром опір кабелю від клеми до клеми — побачили б подвоєне значення проти одного провідника тієї ж довжини.
√3 у трифазі — вже косинусоїди. Уявіть три синуси, зміщені на 120°. Коли одна фаза в максимумі, дві інші — у проміжному значенні, частково "стягуючи" струм назад через себе. Інтеграл за період дає рівно √3. Не треба пам'ятати чому — досить пам'ятати ЩО: для трифази множите на 1,732 замість 2. Решта однакова.
Скільки можна втратити — норма за ДБН і IEC
5%, 11,5 В, 218 В мінімум на дальній розетці. Якщо коротко — оце і вся стеля. Тепер довше: звідки взялись цифри, де хитрощі і чому світло окремо. Саме за цими нормами інспектор підпише акт на вашу проводку або змусить переробляти. Хтось колись порахував що нижче цього порогу техніка працює стабільно, а вище — починаються казуси: лампи моргають, бойлер видає помилку, зварювальник не тримає дугу.
ДБН В.2.5-23 — українська норма
До 2025 року діяв ДБН В.2.5-23:2010 — там як два плюс два: 5% від ввідного пристрою житла до найвіддаленішої точки. Без варіантів і виключень. Я проектував десятки об'єктів за цією нормою — все чітко: 5% — це 5%, вище не ліземо.
З 2025 року вийшла нова редакція ДБН В.2.5-23:2025. Вона переробила підхід — посилається на критерії IEC замість того щоб явно прописувати число. На практиці залишилось те саме: 5% — стеля для розеток і силових ліній. Просто тепер це не "так треба", а "так треба бо IEC рекомендує".
5% від 230 В = 11,5 В. Це означає: на найдальшій розетці при максимальному навантаженні має бути не нижче 218,5 В. Я перевіряв на десятках об'єктів: при 205 В пральна вже може занервувати на фінальному віджимі, при 198 — впасти у помилку нагріву. 218 — це не "красивий поріг", це підстраховка за якою серйозна побутова техніка ще не починає капризувати.
IEC 60364-5-52 — європейська деталізація
IEC йде глибше. У стандарті 60364-5-52, Annex G, Table G.52.1 для публічних низьковольтних мереж (звичайна розводка від ДТЕК до квартири): 3% для освітлення і 5% для розеток та силових з'єднань. Для приватних мереж (генератор, автономне живлення на дачі чи у котеджі) ліміти м'якіші: 6% і 8% відповідно. Чому світло суворіше?
LED-драйвери — тендітні. Дешевий драйвер при просадці нижче 7 В починає стрибками регулювати яскравість, бо не може стабілізувати вихідний струм. Це і є те "моргання". Я бачив офіс на Бессарабці де вся стеля "танцювала" — виявилось, просадка 4% на освітленні (1,5 мм² на 50 метрів). Замінили на 2,5 мм² — танці закінчились.
Це не примха європейців. Люмінесцентні також не люблять просадок. LED — особливо. Тому 3% для світла — реальна необхідність, а не зайва формальність. Особливо в офісах і на кухні, де моргання помітне і дратівливе.
Що це у вольтах для нашої мережі
Перекладаю норми у зрозумілі вольти:
| Норма | Базова напруга | Допустиме падіння |
|---|---|---|
| 5% (ДБН, розетки/силові) | 230 В | 11,5 В |
| 3% (IEC, освітлення) | 230 В | 6,9 В |
| 5% (старий розрахунок) | 220 В | 11,0 В |
Беріть розрахунок під 230 В — це новий стандарт з 1.07.2025 і дає трохи більший запас. На дальньому кінці лінії при пікових навантаженнях має лишатись:
- Розетки/силові: 218,5 В мінімум
- Освітлення: 223,1 В мінімум
Нижче — техніка починає говорити про себе. Бойлер при просадці нижче 200 В може видати помилку нагріву (точний поріг залежить від моделі). Інверторний кондиціонер при недостатньому вольтажі впадає у захист E5/F4 і зупиняє компресор — точна межа залежить від бренду. Пральні машини при заниженій напрузі переривають цикл нагріву ТЕНа. Всі ці симптоми виглядають як "техніка зламана", а насправді — провід тонкий або занадто довгий.

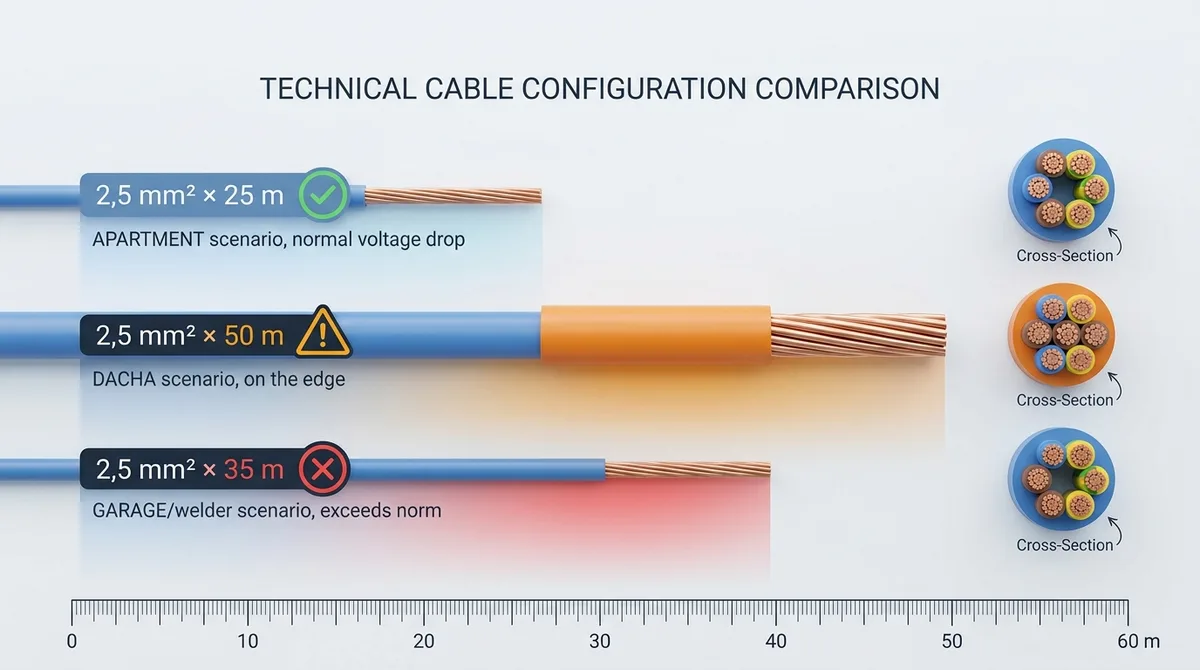

Трійка прикладів з життя — рахуємо разом
Теорія — теорією. Зараз трійка типових кейсів що прийдуть із вашою хатою. Беремо формулу, підставляємо ваші числа, дивимось вердикт. Ці кейси покривають 80% реальних ситуацій: коротка лінія в квартирі — все добре; середня траса на дачу — на межі; довга під потужним навантаженням — катастрофа. Беріть калькулятор, рахуйте разом зі мною. Поїхали.
Квартира — 25 м до пральної машини, 2,5 мм², 11 А
Дано: I = 11 А (пральна 2,4 кВт), L = 25 м, S = 2,5 мм² мідь, U = 230 В.
Розрахунок:
ΔU = 2 × 11 × 25 × 0,0175 / 2,5
= (22 × 25 × 0,0175) / 2,5
= (550 × 0,0175) / 2,5
= 9,625 / 2,5
= 3,85 В
Відсоток: 3,85 / 230 × 100 = 1,67%
Вердикт: Норма. На клемах пральної ще 226 В — машинка нічого не помітить. Все добре. Таких ситуацій 80%. У моїй практиці десятки квартирних щитків з типовою прокладкою 2,5 мм² на 25-30 м — і жодного разу не довелось міняти провід через втрати. Якщо у вас квартира до 30 метрів від щитка і скрізь 2,5 мм² на розетки — спіть спокійно, ваш об'єкт проходить з нормальним запасом за нормативом.
Дача — 50 м, бойлер 3 кВт, 2,5 мм²
Що маємо: P = 3000 Вт, отже I = 3000 / 230 = 13,04 А, L = 50 м, S = 2,5 мм² мідь.
Рахуємо:
ΔU = 2 × 13,04 × 50 × 0,0175 / 2,5
= (26,08 × 50 × 0,0175) / 2,5
= (1304 × 0,0175) / 2,5
= 22,82 / 2,5
= 9,13 В
У відсотках до 230 В: 9,13 / 230 × 100 = 3,97%
Підсумок: На межі. Формально проходить (3,97 < 5%), але запасу нуль. Пусковий струм ТЕНа на старті ще +20% накидає — і ви вже за червоною лінією. Це наш випадок з пральною з початку статті: 30 м 2,5 мм² плюс свердловинний насос що качає одночасно — і просадка вилазить за 5%. Бойлер починає переривати нагрів і недогрітий ходить тиждень.
Рекомендація: беріть 4 мм². Перерахунок: 2 × 13,6 × 50 × 0,0175 / 4 = 5,95 В = 2,6%. Запас удвічі. Доплата за товстіший переріз на 50 м — приблизно 1500–2000 грн. Дешевше за переробку коли все буде в стяжці.
Якщо на дачі довгі лінії (40+ метрів) і потужне навантаження (бойлер, насос, варочна) — рахуйте падіння ОБОВ'ЯЗКОВО. У квартирі це майже завжди ок, на дачі — часто на межі.
Гараж — 35 м, інверторний зварювальник, піковий 32 А, 2,5 мм²
Вхідні дані: I = 32 А (піковий при дузі), L = 35 м, S = 2,5 мм² мідь.
Підставляємо:
ΔU = 2 × 32 × 35 × 0,0175 / 2,5
= (64 × 35 × 0,0175) / 2,5
= (2240 × 0,0175) / 2,5
= 39,2 / 2,5
= 15,68 В
Перерахунок у %: 15,68 / 230 × 100 = 6,82%
Заключення: Перевищення норми. При пуску дуги (а пуск у зварювальника — це фактично КЗ електродом по металу) просадка миттєво підстрибує до 25–30 В. Дуга починає танцювати, шов виходить кривий, кратери. Знайомий зварював у гаражі — пів року жалівся "дуга стрибає, мабуть апарат поганий". Дивлюсь — провід той самий 2,5 мм² на 35 метрів. От і вся "поганість апарата" — у кабелі.
Рекомендація: 6 мм² мідь. Перерахунок: 2 × 32 × 35 × 0,0175 / 6 = 6,53 В = 2,84%. У зону норми, з запасом на пускові стрибки. Доплата серйозніша (~70 грн на метр), але це разово, а зварювальник перестане плюватись бризками.

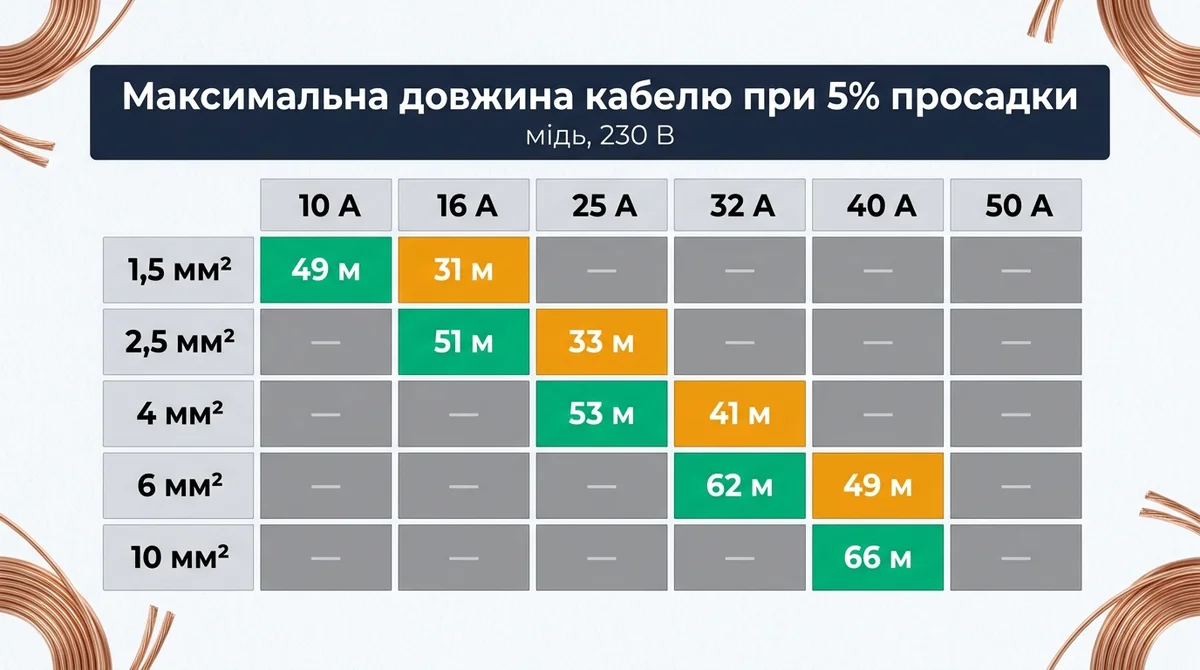

Шпаргалка: максимальна довжина проводу при 5% просадки (мідь, 230 В)
Ось готова шпаргалка. Я її роздруковую на дачу і тримаю під рукою біля щитка:
| Переріз | I = 10 А | I = 16 А | I = 25 А | I = 32 А | I = 40 А | I = 50 А |
|---|---|---|---|---|---|---|
| 1,5 мм² | 49 м | 31 м | — | — | — | — |
| 2,5 мм² | — | 51 м | 33 м | — | — | — |
| 4 мм² | — | — | 53 м | 41 м | — | — |
| 6 мм² | — | — | — | 62 м | 49 м | — |
| 10 мм² | — | — | — | — | — | 66 м |
Прочерки — переріз не витримає такий струм по нагріву (за ПУЕ, табл. 1.3.6), не дивлячись на падіння. Правило: спочатку обираєте переріз під струм за калькулятором перерізу, потім перевіряєте падіння для вашої довжини. Якщо в таблиці немає вашої комбінації — або переріз малий по нагріву, або довжина за межами норми. Перерахуйте з товстішим перерізом.
Формула побудови таблиці: L_max = ΔU × S / (2 × I × ρ), де ΔU = 11,5 В (5% від 230 В), ρ = 0,0175 для міді.

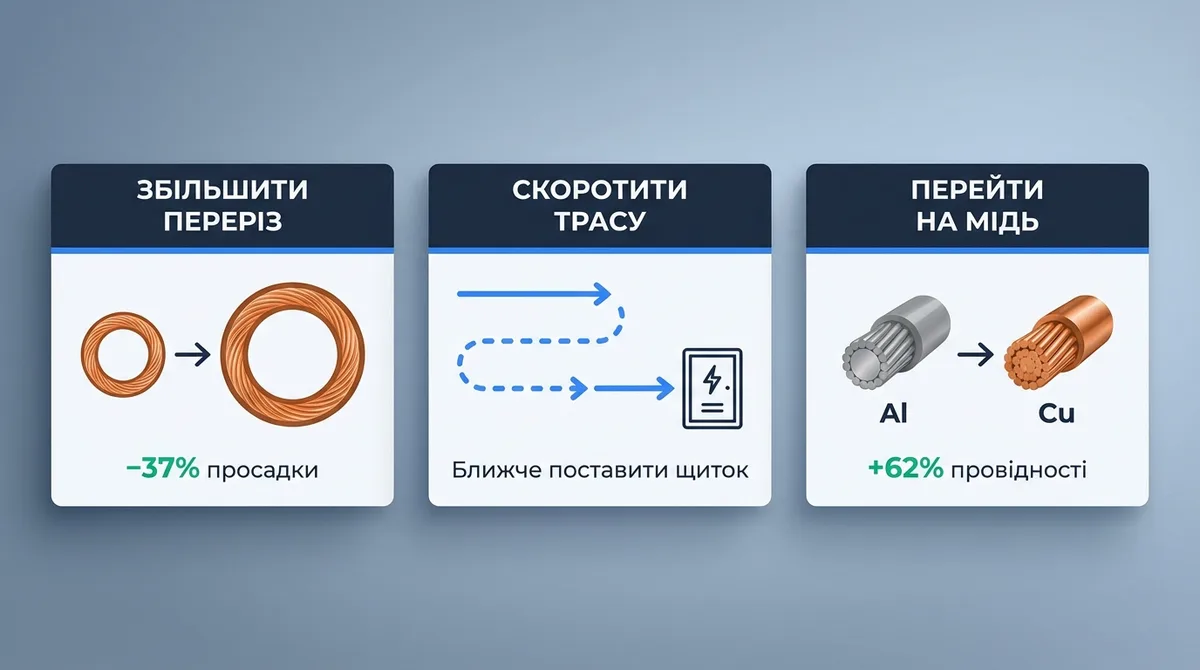

Як зменшити просадку — три важелі
Порахували і вийшло більше за 5%? Є тройка способів виправити. Вони працюють паралельно: можна один важіль смикнути сильно, можна два по чуть-чуть. Найдешевший і найрезультативніший — перший. Інші — на додачу.
Збільшити переріз кабелю
Найочевидніше. ΔU обернено пропорційне S, тому:
- з 2,5 → 4 мм²: падіння -37%
- з 2,5 → 6 мм²: падіння -58%
- з 4 → 6 мм²: падіння -33%
Доплата за товстіший типорозмір — 30–80 грн на метр (точні цифри в таблиці цін нижче). На лінії 30 м це 1000–2500 грн разово. Переробка пізніше — штроблення, демонтаж, заміна, шпаклювання, фарбування — коштує в 5–10 разів дорожче. Тому моя порада: коли сумніваєтесь між двома типорозмірами — беріть товстіший. Майже завжди дешевше за переробку.
Скоротити довжину — окрема лінія або зміщений щиток
Замість тягнути від основного щитка через всю квартиру — поставте окремий розподільний бокс ближче до споживача. Або винесіть бойлер ближче до вводу. Іноді переїхати щиток на 5 метрів вигідніше за прокладку 4 мм² замість 2,5.
Знайомий планував 50 м до бойлера на дачі. Порахували — потрібно 6 мм². Я запропонував винести міні-щиток у ванну — лишилось 8 м до бойлера, плюс магістральний 4 мм² від основного щитка до міні. Сумарна вартість виявилась на 3 000 грн менша, плюс зменшилось штроблення. Конструювати щиток зручно у конструкторі ElectroBoard — там можна порахувати склад і ціну.
Перейти на мідь (якщо алюміній)
Алюміній має у 1,6 разу більший питомий опір (провідність 62% від міді). Алюміній 4 мм² по опору ≈ мідь 2,5 мм². Тобто стара хрущовка з алюмінієм 2,5 мм² по падінню працює як мідь 1,5 мм² — звідси відключення коли вмикаєш чайник одночасно з мікрохвильовкою.
Перехід з алюмінію на мідь дає мінус 37% падіння при тому ж перерізі. Якщо в стіні алюміній 2,5 мм² — заміна на мідь 2,5 мм² еквівалентна збільшенню перерізу до 4 мм². Плюс мідь не ламається при гнутті і не теке під клемним гвинтом — стара "болячка" алюмінію коли через рік контакт окислюється і починає іскрити.
Скільки коштує переплатити за товстіший провід — ВВГнг 2026
Прайс на квітень 2026, мідний ВВГнг-LS, основні бренди українського ринку:
| Переріз | Ціна, грн/м | Орієнтир за брендами/магазинами |
|---|---|---|
| 3×1,5 мм² | 27–55 | OLX від 27, ukrprovod ~39, Епіцентр UP! ~55 |
| 3×2,5 мм² | 40–100 | OLX 40–60, ukrprovod ~64, shop220/Епіцентр 78–100 |
| 3×4 мм² | 96–178 | ukrprovod ~96, Епіцентр Одескабель 145–155, HausMark 178 |
| 3×6 мм² | 140–215 | ukrprovod ~140, electrica-shop ~165, Енергоальянс ~211 |
| 3×10 мм² | 230–385 | ukrprovod ~231, agent220 ~270, Епіцентр Одескабель ~381 |
Дані з ukrprovod.com.ua, energoalliance.com.ua, agent220.com, electrica-shop.com.ua, epicentrk.ua, shop220.com.ua, OLX, Prom станом на квітень 2026. Розкид великий — залежить від виробника, бренду, наявності та ПДВ. Південкабель (Харків), Запоріжкабель/ЗЗЦМ і Одескабель — три основні українські виробники, я зазвичай беру ЗЗЦМ або Південкабель: якість стабільна, цінник посередній.
Простий приклад арифметики переплати. Лінія до бойлера 30 м. Спочатку 2,5 мм² — 30 × 60 = 1 800 грн. Перейти на 4 мм² — 30 × 100 = 3 000 грн. Доплата 1 200 грн і у вас падіння замість 4% буде 2,5%, з нормальним запасом. Це вартість одного походу в супермаркет.
Що читати далі — і як це повʼязано з вашим щитком
Падіння напруги — лише частина пазла. Є ще автомат, ПЗВ, реле напруги, переріз, заземлення — все це працює як єдина система. Ось куди дивитись далі:
- Автомат не бачить просадки — про це є окремий гайд про вибір автоматичного вимикача з таблицею "переріз → автомат" і поясненням чому B/C/D криві мають значення для нашої мережі.
- Як це збирається в квартирному щитку — у статті про збір електрощита для однушки є готова схема на 8 ліній, кошторис і список матеріалів.
- Захист від витоку струму (ПЗВ) — детально про типи A/AC/F та зв'язку дифавтомата проти "ПЗВ + автомат окремо" — у статті про вибір ПЗВ.
- Якщо просадка постійна (мережа просіла) — допоможе реле напруги або стабілізатор. Але пам'ятайте: якщо проблема у вашому власному кабелі, реле не врятує.
- DC-системи (інвертори, сонячні панелі) — у гайді про підключення інвертора розібрано як це інтегрується в квартирний щиток.
Падіння напруги — це той параметр, який автомат не побачить, лічильник не покаже, а техніка відчує перша. Перевірте свою лінію в калькуляторі або порахуйте за формулою з цієї статті — три хвилини вашого часу можуть врятувати бойлер, кондиціонер чи зварювальник.
Спроєктуйте свій щиток у безкоштовному конструкторі ElectroBoard. Додайте автомати, ПЗВ, кабелі — отримайте готову схему, специфікацію і кошторис. Падіння напруги порахуєте окремим калькулятором для кожної лінії.
Часті питання
Підсумок
Чотири речі. Друкую їх у голові щоразу коли проєктую довгу лінію.
Перше. Автомат сліпий до просадки. Прилад міряє ампери, не вольти. Якщо "автомат тримає" — це не означає "вольтаж у нормі". Різні параметри, різні захисти, паралельні всесвіти.
Друге. Формула елементарна: ΔU = 2 × I × L × ρ / S для однофази, для трифази замість двійки ставите √3 (1,732). Питомий опір: мідь 0,0175, алюміній 0,028 Ом·мм²/м. Стелі: 5% (11,5 В при 230 В) для розеток, 3% (6,9 В) для освітлення.
Третє. Коли вийшло за норму — є тройка важелів: товстіша жила (найдешевший варіант), коротша траса (іноді переносять щиток ближче), мідь замість алюмінію (якщо стара проводка). Працюють паралельно — можна комбінувати.
І четверте. Не вгадуйте, рахуйте. Кілька хвилин у калькуляторі або з олівцем на папері економлять тисячі гривень на нову пральну, кондиціонер або довгі розборки з сервісом. Перевірено власною шкірою.
